تفاصيل المنتج:
|
| رقم القطعة: | AD7606BSTZ | عدد القنوات: | 8 |
|---|---|---|---|
| الدقة (بت): | 16 ب | معدل أخذ العينات (في الثانية): | 200 كيلو |
| الجهد - العرض: | 2.3 فولت ~ 5.25 فولت ، 4.75 فولت ~ 5.25 فولت | درجة حرارة التشغيل: | -40 درجة مئوية ~ 85 درجة مئوية |

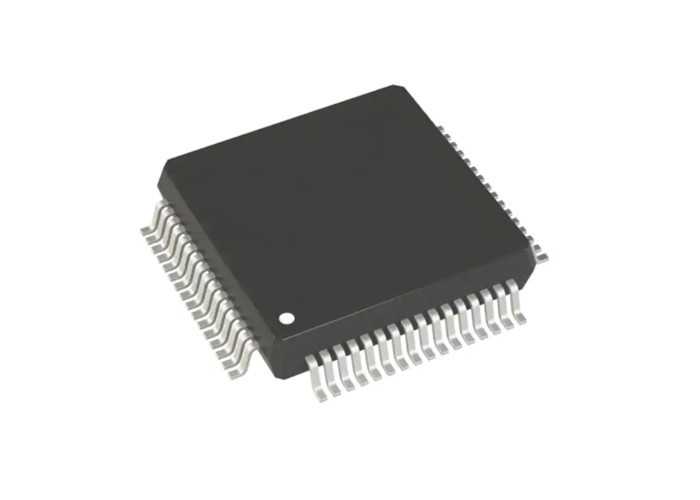

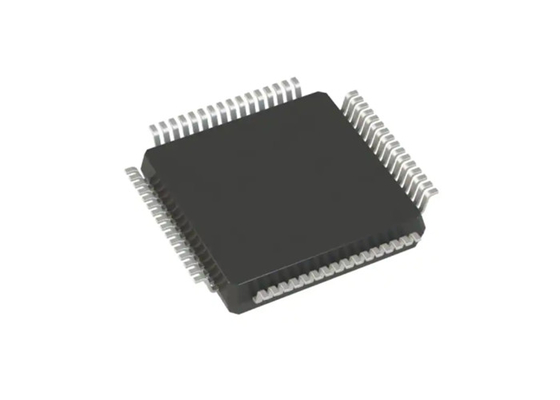

8 قنوات AD7606BSTZ نظام الحصول على البيانات المتزامن 16 بت LQFP64
وصف المنتج من AD7606BSTZ
AD7606BSTZ عبارة عن أنظمة الحصول على البيانات التناظرية إلى الرقمية (DAS) ذات 16 بت ، وأخذ العينات في وقت واحد ، مع ثمانية وستة وأربع قنوات على التوالي.يحتوي كل جزء على حماية مشبك الإدخال التناظري ، ومرشح مضاد للحواف من الدرجة الثانية ، ومضخم للتتبع والاحتفاظ ، ومحول تقريبي متتابع لإعادة توزيع الشحنة (ADC) ، ومرشح رقمي مرن ، ومرجع 2.5 فولت ومخزن مرجعي ، وواجهات تسلسلية ومتوازية عالية السرعة.
يعمل AD7606BSTZ من مصدر واحد 5 فولت ويمكن أن يستوعب إشارات إدخال ثنائية القطب حقيقية ± 10 فولت و ± 5 فولت أثناء أخذ العينات بمعدلات إنتاج تصل إلى 200 كيلو بايت في الثانية لجميع القنوات.يمكن لدائرة حماية مشبك الإدخال أن تتحمل الفولتية حتى ± 16.5 فولت. يحتوي AD7606 على معاوقة إدخال تناظرية 1 MΩ بغض النظر عن تردد أخذ العينات.تعمل عملية التوريد الفردية ، والتصفية على الرقاقة ، ومقاومة المدخلات العالية على التخلص من الحاجة إلى مضخمات تشغيل السائق والإمدادات ثنائية القطب الخارجية.
يحتوي مرشح منع التشويش AD7606BSTZ على تردد قطع يبلغ 3 ديسيبل يبلغ 22 كيلو هرتز ويوفر رفضًا مضادًا للتشويش يبلغ 40 ديسيبل عند أخذ العينات بمعدل 200 كيلو بايت في الثانية.يتم تشغيل المرشح الرقمي المرن بواسطة دبوس ، مما يؤدي إلى تحسينات في نسبة الإشارة إلى الضوضاء (SNR) ، ويقلل من عرض النطاق الترددي بمقدار 3 ديسيبل.
مواصفات AD7606BSTZ
| AD7606BSTZ | |
| بالتوازي ، SPI | |
| 200 كيلو ثانية / ثانية | |
| ذات طرف واحد | |
| ريال سعودي | |
| 95.5 ديسيبل | |
| DNL - اللاخطية التفاضلية: | +/- 0.99 ل.س. |
| كسب الخطأ: | +/- 32 LSB |
| ارتفاع: | 1.4 ملم |
| INL - اللاخطية المتكاملة: | +/- 2 LSB |
| مساهمة الجهد: | +/- 5 فولت / + / - 10 فولت |
| طول: | 10 ملم |
| عدد مدخلات ADC: | 8 المدخلات |
| عدد المحولات: | 1 محول |
| جهد إمداد التشغيل: | 5 فولت |
| PD - تبديد الطاقة: | 142 ميغاواط |
| استهلاك الطاقة: | 100 ميغاواط |
ميزات AD7606BSTZ
تطبيقات AD7606BSTZ
مخطط الكتلة الوظيفية لـ AD7606BSTZ
تكوين دبوس من AD7606BSTZ
