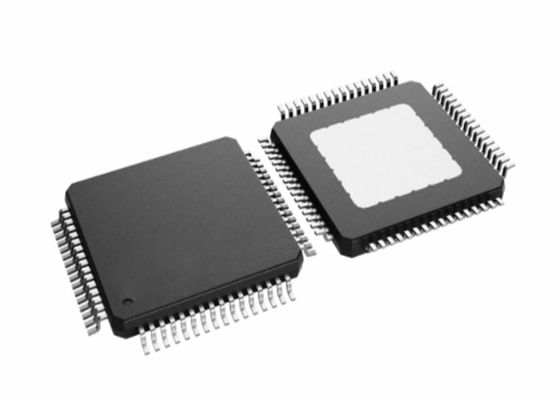

ليثيوم أيون BQ79616PAPRQ1 BQ79616 بطارية متعددة الوظائف تحكم IC 64-HTQFP

BQ79616PAPRQ1 BQ79616 بطارية متعددة الوظائف تحكم IC ليثيوم أيون 64-HTQFP

وصف المنتج

توفر BQ79616-Q1 قياسات عالية الدقة لجهد الخلية في أقل من 200 ميكرو ثانية لوحدات بطاريات 12S و 14 S و 16 S في أنظمة إدارة البطاريات عالية الجهد في HEV / EV.توفر عائلة الشاشات خيارات قنوات مختلفة في نفس نوع الحزمة ، مما يوفر توافقًا من طرف إلى طرف ويدعم إعادة الاستخدام العالية للبرامج والأجهزة القائمة عبر أي نظام أساسي.تُمكِّن المرشحات الأمامية المتكاملة النظام من التنفيذ بفلاتر RC تفاضلية بسيطة ومنخفضة الجهد على قنوات إدخال الخلية.تتيح فلاتر تمرير الترددات المنخفضة المدمجة ، بعد ADC ، قياسات جهد مفلترة تشبه التيار المستمر من أجل حساب حالة شحن أفضل (SOC).يدعم هذا الجهاز موازنة الخلايا الداخلية المستقلة مع مراقبة درجة الحرارة للإيقاف التلقائي واستئناف الموازنة لتجنب حالة الحرارة الزائدة.

يدعم تضمين منافذ سلسلة ديزي المعزولة ثنائية الاتجاه كلاً من العزل القائم على المكثف والمحول ، مما يسمح باستخدام المكونات الأكثر فعالية للبنى المركزية أو التوزيع الشائعة في نظام توليد القوة xEV.يشتمل هذا الجهاز أيضًا على ثمانية GPIOs أو مدخلات مساعدة يمكن استخدامها لقياسات الثرمستور الخارجية.

يمكن توصيل الاتصال المضيف لعائلة الأجهزة BQ7961x-Q1 عبر واجهة UART المخصصة للجهاز أو من خلال جهاز جسر الاتصال BQ79600.بالإضافة إلى ذلك ، تسمح واجهة اتصال سلسلة ديزي المعزولة التفاضلية للمضيف بالتواصل مع مجموعة البطارية بأكملها عبر واجهة واحدة.في حالة انقطاع خط الاتصال ، تكون واجهة الاتصال سلسلة ديزي قابلة للتكوين على بنية الحلقة التي تسمح للمضيف بالتحدث إلى الأجهزة في أي من طرفي الحزمة.

ميزات BQ79616-Q1

• مؤهل لتطبيقات السيارات
• مؤهل AEC-Q100 بالنتائج التالية:
• درجة حرارة الجهاز 1: -40 درجة مئوية إلى + 125 درجة مئوية نطاق درجة حرارة التشغيل المحيطة
• مستوى تصنيف HBM ESD للجهاز 2
• مستوى تصنيف CDM ESD للجهاز C4B
• متوافق مع السلامة الوظيفية
• تم تطويره لتطبيقات السلامة الوظيفية
• وثائق للمساعدة في تصميم نظام ISO 26262
• قدرة منهجية تصل إلى ASIL D.
• قدرة الأجهزة حتى ASIL D.
• +/- 1.5mV ADC دقة
• مجموعة الأجهزة المتوافقة مع حزمة الدبوس والبرامج:
• شاشة قابلة للتكديس 16S (BQ79616-Q1)
• مسار فائض مدمج لتشخيص الجهد ودرجة الحرارة
• قياسات عالية الدقة لجهد الخلية في حدود 128 ميكرو ثانية لجميع قنوات الخلية
• مرشحات تمرير منخفضة رقمية مدمجة قابلة للتكوين بعد ADC
• يدعم اتصال شريط الناقل والقياس
• إعادة تعيين الأجهزة المضمنة التي يتحكم فيها المضيف لمحاكاة إعادة تعيين جهاز يشبه POR
• يدعم موازنة الخلايا الداخلية
• موازنة التيار عند 240 مللي أمبير
• مدمج في موازنة الإدارة الحرارية مع الإيقاف التلقائي والتحكم في استئناف التشغيل
• اتصال سلسلة ديزي التفاضلية المعزولة مع بنية الحلقة الاختيارية
• إشارة خطأ مضمنة ونبضات القلب من خلال خط الاتصال
• واجهة مضيف UART / SPI / جهاز جسر الاتصالات BQ79600-Q1
• المدمج في SPI master

التطبيقات

• نظام إدارة البطارية (BMS) في أنظمة توليد القوة الهجينة والكهربائية
• حزم بطاريات تخزين الطاقة مع أنظمة إدارة البطارية

مخطط نظام مبسط
