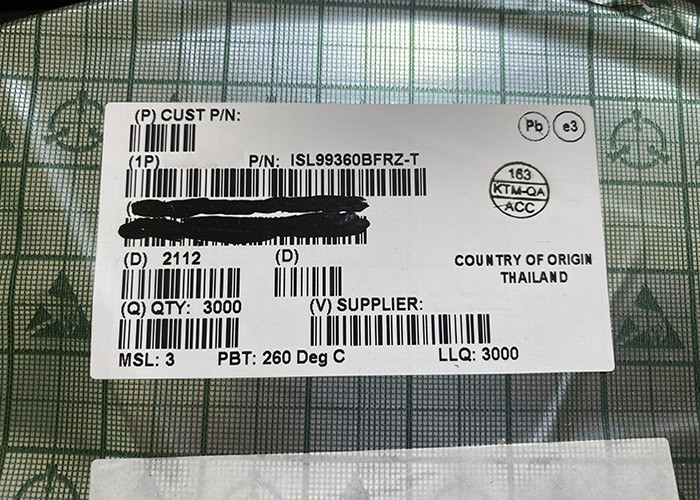

رقاقة الدائرة المتكاملة ISL99360BFRZ إدارة الطاقة برامج تشغيل نصف جسر كاملة

رقاقة الدائرة المتكاملة ISL99360BFRZ إدارة الطاقة برامج تشغيل نصف جسر كاملة

وصف

ISL99360BFRZ هي مراحل طاقة ذكية (SPS) متوافقة مع وحدات تحكم ISL68xxx / 69xxx الرقمية متعددة الأطوار (DMP) ومضاعف الطور (ISL6617A) ، على التوالي.يشتمل ISL99360 و ISL99360B على أجهزة مراقبة تيار ودرجة حرارة عالية الدقة يمكن إعادتها إلى وحدة التحكم والمضاعفة لإكمال نظام DC / DC متعدد المراحل.فهي تبسط التصميم وتزيد الأداء من خلال التخلص من شبكة استشعار DCR والتعويض الحراري المرتبط بها.يتم دعم كفاءة الحمل الخفيف من خلال دبوس تحكم LFET مخصص.تتيح حزمة PQFN 5x5 PQFN الرائدة في الصناعة والمُحسَّنة حرارياً الحد الأدنى من العقارات الإجمالية لثنائي الفينيل متعدد الكلور.

سمات

• نطاق الإدخال: + 3.0 فولت إلى +16 فولت

• يدعم تيار تيار مستمر 60 أمبير

• ISL99360: مدخلات PWM ثلاثية الحالة متوافقة مع 3.3 فولت

• ISL99360B: مدخلات PWM ثلاثية الحالة متوافقة 5.0 فولت

• استشعار التيار المنحدر

• ± 3٪ دقة مراقب التيار (IMON) مع إدخال REFIN

• 8mV / ° C مراقبة درجة الحرارة مع علم OT

• مدخلات تحكم FET مخصصة للجانب المنخفض

• حماية شاملة من الأخطاء لضمان موثوقية عالية للنظام

• حماية عالية من الجانب القصير والتيار الزائد

• حماية من درجة الحرارة الزائدة

• قفل الجهد المنخفض VCC و VIN (UVLO)

• خرج الإبلاغ عن خطأ الصرف المفتوح

• تردد تحويل يصل إلى 1.25 ميجا هرتز

• خالية من الرصاص (متوافقة مع RoHS) ، 32 Ld 5x5 PQFN

التطبيقات

• التردد العالي والكفاءة العالية VRM و VRD
• منظمات النواة والرسومات والذاكرة للمعالجات الدقيقة
• VR عالي الكثافة للخادم والشبكات والحوسبة السحابية
• محولات POL DC / DC وأجهزة ألعاب الفيديو
