تفاصيل المنتج:
|
| رقم القطعة: | TPS56C230RJER | الجهد - المدخلات (دقيقة): | 4.5 فولت |
|---|---|---|---|
| الجهد - المدخلات (الحد الأقصى): | 18 فولت | الجهد - المخرجات (دقيقة / ثابتة): | 0.6 فولت |
| الجهد - الإخراج (الحد الأقصى): | 5.5 فولت | التيار - الإخراج: | 12 أ |
| إبراز: | رقاقة الدائرة المتكاملة TPS56C230RJER,منظم رقاقة الدائرة المتكاملة TPS56C230RJER IC,TPS56C230RJER Buck Switching Regulator IC |
||

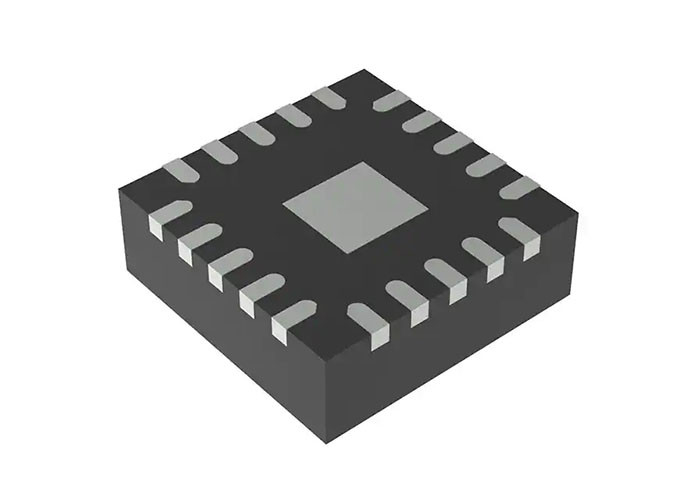

TPS56C230RJER باك منظم تبديل IC قابل للتعديل إيجابي 0.6 فولت 1 خرج 12A 20-VFQFN
وصف
TPS56C230RJER هو محول باك متزامن عالي الكفاءة مع FETs مدمج.يمكن لمصممي النظام استخدام الجهاز في مجموعة متنوعة من التطبيقات نظرًا لأنه يسحب تيارًا احتياطيًا منخفضًا ويتطلب القليل من المكونات الخارجية.
يستخدم TPS56C230RJER تحكم D-CAP3 الذي يوفر استجابة عابرة سريعة وتنظيمًا ممتازًا للخط والحمل مع تعويض داخلي.كما أن لديها دائرة خاصة تمكن الجهاز من دعم مكثفات خرج مقاومة سلسلة مكافئة منخفضة (ESR) مثل البوليمر المتخصص والمكثفات الخزفية ESR منخفضة للغاية.
سمات
نطاق جهد الإدخال: 4.5 فولت إلى 18 فولت
نطاق جهد الإخراج: 0.6 فولت إلى 5.5 فولت
يدعم تيار الخرج المستمر 12 أمبير
التحكم في معمارية D-CAP3 ™ للاستجابة السريعة العابرة
± 1٪ دقة جهد التغذية المرتدة (25 درجة مئوية)
وحدات FET مدمجة 17 متر مكعب و 5.9 متر مكعب
الوضع الاقتصادي ™ ووضع التوصيل المستمر القسري (FCCM) القابل للتحديد بواسطة دبوس MODE
تردد التبديل 500 كيلو هرتز
وقت بدء ناعم قابل للتعديل مع افتراضي 1.2 مللي ثانية
مؤشر قوة الطاقة المتكاملة
وظيفة تفريغ الإخراج المدمجة
دورة تلو الأخرى على الحماية الحالية
غير مغلق الجهد الزائد ، الجهد المنخفض ، الحرارة الزائدة وتحت حماية قفل التيار الكهربائي
-40 درجة مئوية إلى 125 درجة مئوية درجة حرارة تقاطع التشغيل
20 دبوسًا 3.0 مم × 3.0 مم HotRod ™ VQFN
التطبيقات
تخطيطي مبسط
تكوين ووظائف الدبوس
