تفاصيل المنتج:
|
| رقم الجزء: | DRV8876QPWPRQ1 | جهد إمداد التشغيل: | 4.5 فولت إلى 37 فولت |
|---|---|---|---|
| تيار الخروج: | 3.5 أ | تشغيل العرض الحالي: | 3 مللي أمبير |
| الحد الأدنى من درجة حرارة التشغيل: | - 40 ج | أقصى درجة حرارة للتشغيل: | + 125 ج |

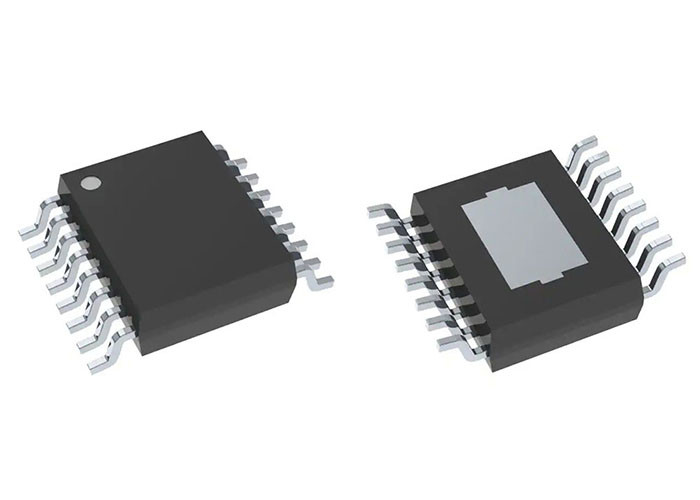

شريحة الدوائر المتكاملة DRV8876QPWPRQ1 محرك ثنائي القطب 16-TSSOP
وصف المنتج لـ DRV8876QPWPRQ1
DRV8876QPWPRQ1 هو محرك محرك متكامل مع جسر N-channel H ، مضخة الشحن ، استشعار التيار والإنتاج النسبي ، تنظيم التيار ، ودوائر الحماية.مضخة الشحن تحسن الكفاءة من خلال دعم N-قناة MOSFET نصف الجسور و 100% دورة العمل القيادة. تأتي عائلة الأجهزة في إصدارات RDS ((on)) من دبوس إلى دبوس لدعم أحمال مختلفة مع أدنى تغييرات التصميم.
مواصفات DRV8876QPWPRQ1
|
حالة المنتج |
نشط |
|
نوع المحرك - خطوة |
ثنائي القطب |
|
نوع المحرك - AC، DC |
موازين التيار المتردد |
|
الوظيفة |
السائق - متكاملة بالكامل، ومستوى التحكم والطاقة |
|
تكوين الإخراج |
نصف الجسر (2) |
|
واجهة |
PWM |
|
التكنولوجيا |
NMOS |
|
التطبيقات |
الغرض العام |
|
التيار - الناتج |
3.5أ |
|
الجهد - الإمدادات |
4.5 فولت ~ 37 فولت |
|
الجهد - الحمل |
4.5 فولت ~ 37 فولت |
|
درجة حرارة العمل |
-40°C ~ 125°C (TA) |
|
نوع التثبيت |
جبل السطح |
|
الحزمة / الحقيبة |
16-TSSOP (0.173، 4.40mm العرض) منصة مكشوفة |
|
حزمة أجهزة المورد |
16-HTSSOP |
خصائص DRV8876QPWPRQ1
AEC-Q100 مؤهل لتطبيقات السيارات
أمان وظيفي
محرك القناة N-H-bridge
4نطاق فولت تشغيل من 5 فولت إلى 37 فولت
أنواع RDS من دبوس إلى دبوس ((on))
قدرة التيار الخارجي العالي
الكشف عن التيار المتكامل والتنظيم
التيار النسبي الخارجي (IPROPI)
نظام تحديد التيار (IMODE)
أنماط تحكم المدخلات القابلة للاختيار (PMODE)
يدعم 1.8-فولت، 3.3 فولت، و 5 فولت المدخلات المنطقية
وضع النوم منخفض الطاقة
قياس الطيف المنتشر للتداخلات الكهرومغناطيسية المنخفضة (EMI)
ميزات حماية متكاملة
تطبيقات DRV8876QPWPRQ1
محركات التيار المباشر المفرشحة
محركات وجهازات التشغيل
ضامن التكييف
السيرين والبيزو
مرآة الجانب تميل وتطي
