تفاصيل المنتج:
|
| Part Number: | ACPL-K34T-560E | Number of Channels: | 1 |
|---|---|---|---|
| Voltage - Isolation: | 5000Vrms | Common Mode Transient Immunity: | 50kV/µs |
| Propagation Delay tpLH / tpHL: | 110ns, 110ns | Pulse Width Distortion: | 40ns |
| إبراز: | ACPL-K34T-560E,ACPL-K34T-560E MOSFET,MOSFET Gate Drive Optocoupler المزود العكسي,ACPL-K34T-560E MOSFET,MOSFET Gate Drive Optocoupler |
||

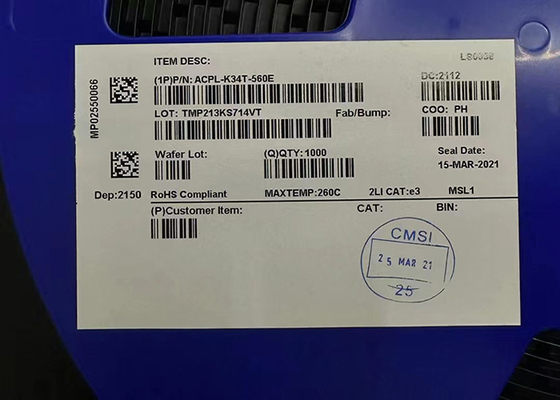

ACPL-K34T-560E السيارات 2.5 A الذروة عالية الإخراج الحالية MOSFET بوابة محرك Optocoupler
وصف المنتج من ACPL-K34T-560E
يتميز ACPL-K34T-560E بتأخير انتشار سريع وانحراف توقيت ضيق ، وهو مصمم بشكل مثالي لقيادة وحدات MOSFET للطاقة المستخدمة في محولات AC-DC و DC-DC.يوفر نطاق جهد التشغيل العالي لمرحلة الخرج جهود محرك الأقراص التي تتطلبها الأجهزة التي يتم التحكم فيها عن طريق البوابة.
مواصفاتACPL-K34T-560E
|
رقم القطعة |
ACPL-K34T-560E |
|
وقت الصعود / الهبوط (نموذجي) |
10 ن ، 10 ن |
|
الحالي - إخراج مرتفع ومنخفض |
2 أ ، 2 أ |
|
الحالي - ذروة الانتاج |
2.5 أ |
|
الجهد - إلى الأمام (Vf) (نموذجي) |
1.5 فولت |
|
الحالي - DC إلى الأمام (إذا) (الحد الأقصى) |
20 مللي أمبير |
|
الجهد - توريد المخرجات |
10 فولت ~ 20 فولت |
|
درجة حرارة التشغيل |
-40 درجة مئوية ~ 125 درجة مئوية |
سمات لACPL-K34T-560E
مؤهل لإرشادات اختبار AEC-Q100 من الدرجة الأولى
نطاق درجة حرارة السيارة: -40 درجة مئوية إلى 125 درجة مئوية
تيار خرج الذروة: 2.0 A min.
الجهد الناتج من السكك الحديدية إلى السكك الحديدية
تأخير الانتشار: 110 نانوثانية كحد أقصى.
تشويه الوقت الميت: +50 نانوثانية / -40 نانوثانية
محرك الإدخال الحالي LED مع التباطؤ
رفض الوضع العام (CMR): 50 كيلو فولت / دقيقة.عند VCM = 1500 فولت
يسمح تيار الإمداد المنخفض بطوبولوجيا نصف جسر التمهيد: ICC = 3.9 مللي أمبير كحد أقصى.
تحت حماية قفل التيار الكهربائي (UVLO) مع التباطؤ للحصول على الطاقة MOSFET
نطاق تشغيل واسع من VCC: من 10 إلى 20 فولت
تطبيقات ACPL-K34T-560E
محول الطاقة الهجين DC / DC المحول
شاحن EV / PHEV
محرك بوابة MOSFET معزول للسيارات
محركات التيار المتردد والتيار المستمر
