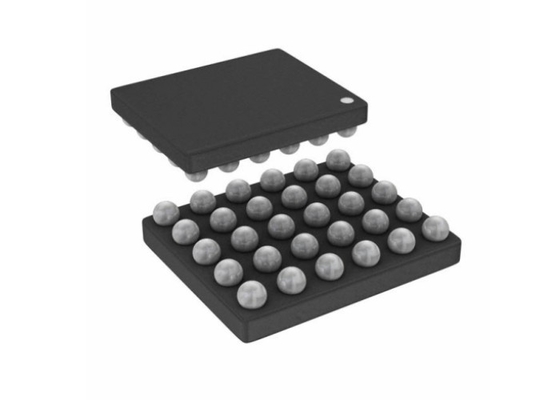

4 قنوات AFE49I30YZR واجهة أمامية تناظرية مدمجة صغيرة جدًا - AFE 24 بت 30-DSBGA

4 قنوات AFE49I30YZR واجهة أمامية تناظرية مدمجة صغيرة جدًا - AFE 24 بت 30-DSBGA

وصف المنتج من AFE49I30YZR

AFE49I30YZR هو واجهة أمامية تمثيلية لتطبيقات الاستشعار الحيوي البصري / PPG وتطبيقات قياس ECG.يدعم الجهاز ما يصل إلى ستة صمامات ثنائية ضوئية (LED) وما يصل إلى أربعة صمامات ثنائية ضوئية.يمكن تحديد ما يصل إلى 24 مرحلة إشارة ويمكن الحصول على إشارات PPG أو ECG من كل مرحلة بطريقة متزامنة.

مواصفات AFE49I30YZR

ميزات AFE49I30YZR

• يدعم الحصول على إشارة تصل إلى 24 مرحلة
• تخصيص مرن لـ 6 LED و 4 PD في كل مرحلة من مراحل PPG
• الحصول على إشارة PPG / ECG المتزامنة مع كل مرحلة قابلة للتكوين مثل PPG أو ECG ، وبمعدلات بيانات مختلفة
• يدعم PPG / ECG المتزامن معدل بيانات يصل إلى 1 كيلو هرتز
• يدعم وضع ECG فقط معدل بيانات يصل إلى 4 كيلو هرتز
• سلسلة إشارة PPG:
• نظام SNR يصل إلى 108 ديسيبل عند 16 µA PD الحالي
• تيار منخفض للتشغيل المستمر على جهاز يمكن ارتداؤه بقيمة نموذجية: 15 A لمصباح LED ، و 20 A لجهاز الاستقبال
• الارسال PPG:
• يدعم تكوين الأنود LED المشترك
• تيار LED قابل للبرمجة 8 بت مع نطاق قابل للتعديل من 25 مللي أمبير إلى 250 مللي أمبير
• وضع لإطلاق مصباحي LED بالتوازي مع التحكم المستقل لكل مرحلة في التيار
• LED قابل للبرمجة في الوقت المحدد لكل مرحلة
• دعم متزامن لـ 6 مصابيح LED لـ SpO2 أو HRM أو HRM متعدد الأطوال الموجية
• جهاز استقبال PPG:
• يدعم 4 مدخلات ثنائية ضوئية متعددة الإرسال بمرور الوقت
• مستقبلان متوازيان لأخذ عينات من قناتين PD في وقت واحد
• DAC لطرح الإزاحة المحيطة الفردي في كل مدخل TIA مع تحكم 8 بت لكل مرحلة ونطاق قابل للتعديل حتى 255-µA
• DAC لطرح إزاحة LED الفردية عند كل مدخل TIA مع تحكم 5 بت لكل مرحلة و
• نطاق 15.5-µA
• ما يقرب من 100 ديسيبل رفض محيط يصل إلى 10 هرتز
• تصفية الضوضاء مع عرض النطاق الترددي القابل للبرمجة
• كسب Transimpedance: 3.7 kΩ إلى 1 MΩ
• سلسلة إشارة تخطيط القلب
• 1-الرصاص ECG مع إخراج RLD للتحيز
• اكتساب INA قابل للبرمجة من 1.6 - 13
• <1 µVrms ضوضاء الإدخال (في عرض نطاق ترددي من 1-150 هرتز) بمعدل عينة 4 كيلو هرتز
• مرشح الترددات المنخفضة المدمج 450 هرتز
• AC ، DC الرصاص يكتشف مع 3.125-100 nA الحالي والمقاطعة القابلة للبرمجة
• يدعم أوضاع الساعة الخارجية والمذبذب الداخلي
• خيار للحصول على بيانات متزامنة مع ساعة النظام الرئيسية
• إلغاء تلقائي للتيار المستمر من الإضاءة المحيطة ، LED
• FIFO بعمق 128 عينة
• واجهة I2C
• 2.6 مم × 2.1 مم DSBGA ، خطوة 0.4 مم
• المستلزمات: Rx: 1.7 V-1.9 V (تجاوز LDO) ؛1.9 V-3.6 V (تمكين LDO) ، Tx: 3 V-5.5 V ، IO: 1.7-3.6 فولت
• يدعم التشغيل بعدد 2 من الإمدادات - 1.8 فولت ، 5 فولت

تطبيقات AFE49I30YZR

• ECG على جهاز يمكن ارتداؤه
• PPG المتزامن ، ECG لضغط الدم القائم على PTT
• مراقبة معدل ضربات القلب البصري (HRM) وتقلب معدل ضربات القلب (HRV) للأجهزة القابلة للارتداء والسمعيات
• قياسات النبض (SpO2)
• الحد الأقصى لاستهلاك الأكسجين (VO2 كحد أقصى)

رسم تخطيطي مبسط لـ AFE49I30YZR
