16 قناة بالموجات فوق الصوتية AFE AFE58JD28ZAV 14 بت 65-MSPS أو 12 بت 80-MSPS ADC

16 قناة بالموجات فوق الصوتية AFE AFE58JD28ZAV 14 بت 65-MSPS أو 12 بت 80-MSPS ADC

وصف المنتج من AFE58JD28ZAV

جهاز AFE58JD28ZAV عبارة عن حلول أمامية تمثيلية متكاملة للغاية (AFE) مصممة خصيصًا لأنظمة الموجات فوق الصوتية التي تتطلب أداءً عاليًا وطاقة منخفضة وصغر الحجم.

سمات المنتج AFE58JD28ZAV

ميزات AFE58JD28ZAV

• AFE ذات 16 قناة لتطبيقات الموجات فوق الصوتية: سلاسل إشارة محسّنة لأوضاع TGC و CW
• أربعة ملفات تعريف TGC قابلة للبرمجة
• مضخم صوت منخفض الضوضاء (LNA) مع:
• الكسب القابل للبرمجة: 21 ديسيبل و 18 ديسيبل و 15 ديسيبل
• سعة إشارة الإدخال الخطية: 0.37 VPP و 0.5 VPP و 0.71 VPP
• المخفف الذي يتحكم في الجهد (VCAT): نطاق التوهين: 0 ديسيبل –36 ديسيبل
• مضخم الكسب القابل للبرمجة (PGA): 18 ديسيبل إلى 27 ديسيبل في خطوات 3 ديسيبل
• الترتيب الثالث ، المرحلة الخطية ، مرشح الترددات المنخفضة (LPF): تردد القطع من 10 ميجاهرتز إلى 30 ميجاهرتز
• أوضاع ADC (Idle-Channel SNR): 14-Bit، 65-MSPS Mode: 75-dBFS / 12-Bit، 80-MSPS Mode: 72-dBFS
• مُحسَّن للضوضاء والطاقة: وضع TGC: 102 مللي واط / قناة عند 0.8 nV / Hz ،
• 65-MSPS ، إخراج 14 بت
• وضع CW: 63 mW / Ch
• مطابقة ممتازة لاكتساب الجهاز: ± 0.4 ديسيبل (نموذجي)
• استرداد سريع ومتسق للحمل الزائد
• مسار الموجة المستمرة (CW) مع: ضجيج طور اقتراب منخفض يبلغ -159 ديسيبل / هرتز عند 1 كيلو هرتز معادلة التردد 2.5 ميجا هرتز
• قرار المرحلة: / 16
• يدعم 16x و 8 x CW Clocks
• 12-dB قمع التوافقيات الثالثة والخامسة
• مزيل التشكيل الرقمي I / Q: مرشح التقسيم الكسري M = 1 إلى 63 مع
• زيادات 0.25
• تخفيض نقل البيانات بعد الهلاك
• ذاكرة الوصول العشوائي على رقاقة مع 32 ملفًا شخصيًا محددًا مسبقًا
• واجهة LVDS بسرعة تصل إلى 1 جيجابت في الثانية
• واجهة JESD بسرعة 5 جيجابت في الثانية: JESD204B فئة فرعية 0 و 1 و 2/2 أو 4 أو 8 قنوات لكل مسار JESD

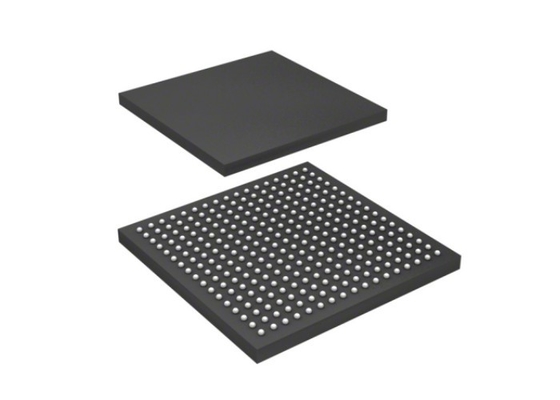

• العبوة الصغيرة: 15 مم × 15 مم NFBGA-289

تطبيقات AFE58JD28ZAV

• التصوير الطبي بالموجات فوق الصوتية
• معدات التقييم غير المدمرة
• معدات التصوير بالسونار

مخطط كتلة مبسط لـ AFE58JD28ZAV
