تفاصيل المنتج:
|
| رقم الجزء: | RTS5420 | الحزمة: | QFN-88 |
|---|---|---|---|
| الميناء: | 4 | منظم LDO: | 5V إلى 3.3V |

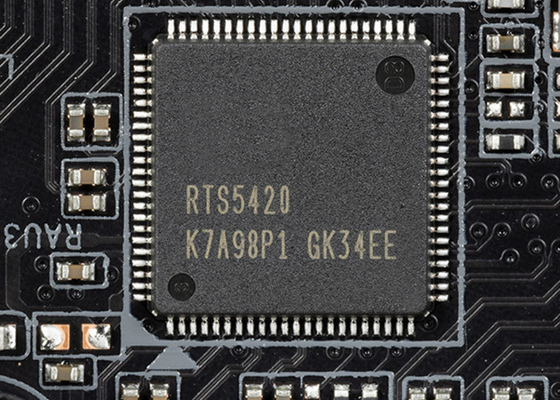

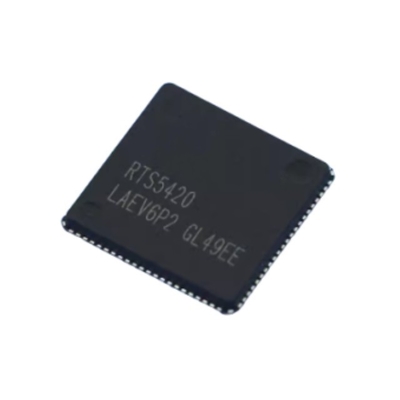

رقاقة الدوائر المتكاملة RTS5420 USB3.2 Gen2x1 4-Port Hub Controller QFN-88
وصفRTS5420
RTS5420 هو وحدة تحكم متقدمة USB3.2 Gen2x1 Hub تعمل كوحدة USB3.2 Gen2x1 4-Port ، ووحدة USB2.0 4-Port. يدعم مواصفات USB3.2 Gen2x1 و USB2.0,ويدعم تماما إلى الوراء USB3.2 Gen1 (USB3.0) ،USB1.1، ومواصفات USB1.0. بناءً على بنية MCU ، يمكن لـ RTS5420 تحديث FW بسهولة لتحديثات المواصفات المستقبلية ، أو توفير تخصيص ميزة سهل ، باستخدام أداة ISP.
مع وظيفة شاحن ذكي RT ، يدعم RTS5420 معظم حلول الشحن الشائعة ويدعم BC1.2بالإضافة إلى ذلك ، يتم محاكاة منافذ شاحن أبل وسامسونج على كل منفذ عبر آلية RTS5420S Auto-Detection-Switch.
يتم دعم وظيفة ACA-Docking التي تم تعريفها بواسطة مواصفات BC1.2 أيضًا من قبل منفذ RTS5420 ′s upstream. عندما يدعم جهاز يدعم ميزة ACA-Dock من BC1.2 المواصفات متصلة إلى ACA-Dock، فإنه يعمل كمضيف لمختلف أجهزة USB الطرفية، مثل محور، لوحة مفاتيح، فأر، طابعة، وما إلى ذلك، في حين أن هذا الجهاز في وقت واحد سوف تكون تلقي شحنة.
تُسمى وظيفة الشاحن الثانية من منفذ RTS5420 ′s upstream function ′شاحن الكشف ′. يدعم RTS5420 آلية الكشف التلقائي والتحويل ؛ يمكنه التعرف على نوع BC1.2 جهاز متصل بمنفذ المياه، بما في ذلك CDP و DCP و SDP ، وتشحن الجهاز المتصل في الوضع الصحيح.
يتم تقليل تكلفة BOM من خلال مزيج من العوامل. يقوم RTS5420 بنشر 10Gbps على كل منفذ ، ويتم دمج منظم LDO ويقدم 3.3V مستقرة لRTS5420 ،وأخيراً يتم دمج جهاز لوحة بيانات قابلة للتكوين عندما يتم تطبيق وضع Alt.
الخصائصمنRTS5420
يدعم مواصفات USB 1.1، 2.0، 3.0، 3.1، و 3.2
في وقت واحد USB3.2 Gen2x1، USB3.2 Gen1 ((USB3.0) ، USB2.0، USB1.1
بنية MTT (مترجم المعاملات المتعددة) لـ USB2.0
جميع حالات الطاقة L0/L1/L2 لـ USB20، USB1.1
جميع حالات الطاقة U0/U1/U2/U3 لـ USB3.2 Gen2x1 ، USB3.2 Gen1 ((USB3.0)
LDM (قياس تأخير الرابط) لتطبيق USB3.2 Gen2x1
PTM (قياس الوقت الدقيق) لتطبيق USB3.2 Gen2x1
تحويلات متعددة الإدخالات لتطبيق USB3.2 Gen2x1
التحكيم المستدير المزن لتحكم عرض النطاق الترددي من USB3.2 Gen1/Gen2x1
RT شاحن ذكي
وضع USB-IF BC1.2 SDP/CDP/DCP/ACA
محاكاة منافذ الشاحن المخصصة لشركة Apple و Samsung
وضع الكشف الآلي / التبديل بين أنماط شحن مختلفة مختلفة
SMBUS وحدة التحكم العبيد
جهاز تحكم I2C Master/Slave
جهاز تحكم تكوين GPIO
واجهة SPI لوظيفة ISP الفلاش الخارجية
جهاز تحكم متكامل من 5 فولت إلى 3.3 فولت
eFUSE لتكوين الوظائف
يدعم حالة "Delink" لتوفير الطاقة
حزمة QFN ذات 88 دبوسًا (10 × 10 ملم)
التطبيقاتمنRTS5420
الكتب المحمولة، أجهزة الكمبيوتر المكتبية
رصيف، دونجلز
شاشات
USB HUB
