تفاصيل المنتج:
|
| رقم القطعة: | STGW25M120DF3 | نوع IGBT: | توقف حقل الخندق |
|---|---|---|---|
| الجهد - انهيار جامع الباعث (الحد الأقصى): | 1200 فولت | التيار - المجمع (Ic) (الحد الأقصى): | 50 أ |
| التيار - المجمع النبضي (Icm): | 100 أ | Vce (on) (Max) @ Vge، Ic: | 2.3 فولت @ 15 فولت، 25 أمبير |

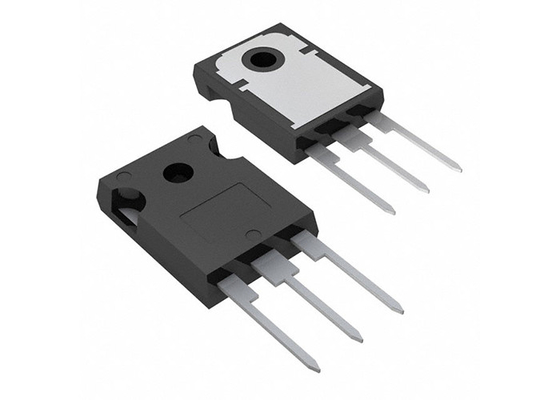

رقاقة الدوائر المتكاملة STGW25M120DF3 1200V ترانزستورات IGBT Trench Field Stop TO-247-3
وصف المنتج STGW25M120DF3
STGW25M120DF3 هو IGBT تم تطويره باستخدام بنية متقدمة خاصة بمدخل الخندق. الجهاز هو جزء من سلسلة M IGBTs ،التي تمثل توازنًا مثاليًا بين أداء نظام المحول وكفاءته حيث تكون وظائف الخسارة المنخفضة والدائرة القصيرة ضرورية.
مواصفات STGW25M120DF3
|
رقم الجزء |
STGW25M120DF3 |
|
الطاقة - ماكس |
375 واط |
|
تغيير الطاقة |
850μJ (شغيل) ، 1.3mJ (مطفىء) |
|
نوع الإدخال |
المعيار |
|
رسوم البوابة |
85 م |
|
Td (مُشغّل/مُطفّل) @ 25°C |
28ns/150ns |
|
حالة الاختبار |
600 فولت، 25A، 15Ohm، 15V |
|
وقت الاسترداد العكسي (trr) |
265 ns |
|
درجة حرارة العمل |
-55°C ~ 175°C (TJ) |
|
نوع التثبيت |
من خلال الثقب |
خصائص STGW25M120DF3
درجة حرارة التقاطع القصوى: TJ = 175 °C
10 ميكرو ثانية من وقت مقاومة الدائرة القصيرة
انخفاض VCE ((sat) = 1.85 فولت (معتاد) @ IC = 25 A
توزيع المعلمات الضيق
معامل درجة الحرارة الإيجابي VCE ((sat))
مقاومة حرارية منخفضة
ثنائي مضاد للموازي ذو استرداد ناعم وسريع
تطبيقات STGW25M120DF3
المحركات الصناعية
UPS
شمسية
الحوائط
