تفاصيل المنتج:
|
| Part Number: | STM32F469NEH6 | Core Size: | 32-Bit Single-Core |
|---|---|---|---|
| Speed: | 180MHz | درجة حرارة العمل: | -40°C ~ 85°C (TA) |
| Oscillator Type: | Internal | نوع التثبيت: | جبل السطح |
| إبراز: | وحدة التحكم الدقيقة MCU STM32F469NEH6,STM32F469NEH6,وحدة التحكم الدقيقة 32 بت,STM32F469NEH6,Microcontroller MCU 32-Bit |
||

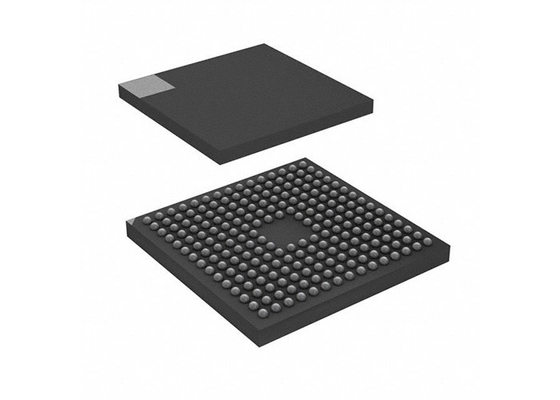

وحدة التحكم الدقيقة MCU STM32F469NEH6 32 بت واحد النواة 180MHz 512KB فلاش
وصف المنتج من STM32F469NEH6
تستند أجهزة STM32F469NEH6 إلى قلب Arm® Cortex®-M4 RISC ذو الأداء العالي يعمل على تردد يصل إلى 180 ميغاهرتز.يحتوي قلب Cortex®-M4 على وحدة نقطة عائمة (FPU) بدقة واحدة تدعم جميع تعليمات معالجة بيانات Arm® بدقة واحدة وأنواع البياناتكما تنفذ مجموعة كاملة من تعليمات DSP ووحدة حماية الذاكرة (MPU) التي تعزز أمن التطبيق.
مواصفات STM32F469NEH6
|
رقم الجزء |
STM32F469NEH6 |
|
الاتصال |
CANbus، EBI/EMI، Ethernet، I2C، IrDA، LINbus، SAI، SDIO، SPI، UART/USART، USB، USB OTG |
|
الأجهزة الطرفية |
الكشف/إعادة الإعداد البني، DMA، I2S، LCD، POR، PWM، WDT |
|
عدد الإدخالات والخروج |
161 |
|
حجم ذاكرة البرنامج |
512 كيلوبايت (512 كيلوبايت × 8) |
|
نوع ذاكرة البرنامج |
(فلاش) |
|
حجم ذاكرة الوصول |
384K × 8 |
|
الجهد - الطاقة (Vcc/Vdd) |
1.7 فولت ~ 3.6 فولت |
|
محولات البيانات |
A/D 24x12b؛ D/A 2x12b |
خصائص STM32F469NEH6
512 بايت من ذاكرة OTP
ما يصل إلى 2 ميغابايت من ذاكرة الفلاش المنظمة في بنكين يسمحون بالقراءة أثناء الكتابة
ما يصل إلى 384 + 4 كيلوبايت من ذاكرة SRAM بما في ذلك 64 كيلوبايت من ذاكرة CCM (ذاكرة أساسية مقترنة)
واجهة LCD موازية، أوضاع 8080/6800
جهاز تحكم LCD TFT يدعم حتى دقة XGA
جهاز تحكم MIPI® DSI المضيف يدعم ما يصل إلى دقة 720p 30 Hz
1.7 فولت إلى 3.6 فولت إمدادات وتصديرات تطبيق
POR و PDR و PVD و BOR
مذبذب بلورية من 4 إلى 26 ميغاهرتز
RC الداخلية المعدلة في المصنع 16 ميغاهرتز (دقة 1٪)
مذبذب 32 كيلو هرتز لـ RTC مع معايرة
RC الداخلية 32 كيلو هرتز مع المعايرة
ما يصل إلى 157 إدخالاً/إخراجات سريعة حتى 90 ميغاهرتز
ما يصل إلى 159 5 V متسامح مع I / O
ما يصل إلى 21 واجهة اتصال
ما يصل إلى ثلاث واجهات I2C (SMBus/PMBus)
ما يصل إلى أربعة USARTs وأربعة UARTs (11.25 Mbit / s ، واجهة ISO7816 ، LIN ، IrDA ، التحكم في المودم)
ما يصل إلى ستة SPIs (45 Mbits / s) ، اثنان مع I2S full-duplex I2S لتحقيق دقة الفئة الصوتية عبر PLL الصوتية الداخلية أو الساعة الخارجية
جهاز USB 2.0 عالي السرعة / المضيف / وحدة تحكم OTG مع PHY على الشريحة
جهاز USB 2.0 عالي السرعة / كامل السرعة / المضيف / وحدة تحكم OTG مع DMA مخصصة ، على الشريحة PHY و ULPI كامل السرعة
حلبة طاقة USB مخصصة تمكن من تشغيل PHYs على الشريحة في جميع أنحاء نطاق طاقة MCU بالكامل
10/100 Ethernet MAC مع DMA مخصص: يدعم أجهزة IEEE 1588v2 ، MII / RMII
واجهة الكاميرا المتوازية من 8 إلى 14 بت تصل إلى 54 ميجابايت/ثانية.
مولد الأرقام العشوائية الحقيقية
وحدة حساب CRC
RTC: الدقة الثانية، تقويم الأجهزة
معرف فريد 96 بت
مكونات إلكترونية أخرى موجودة في المخزون
| رقم الجزء | الحزمة |
| STM32F746BGT6 | القسم الأول: |
| ST2149BQTR | QFN12 |
| ST72F324K6B6 | DIP-32 |
| STM32L072CZY6TR | WLCSP49 |
| STM8S207R6T6 | LQFP-64 |
| STM32F746VGT6 | LQFP-100 |
| STM32F746IGK6 | UFBGA-201 |
| ST62T00CM6 | SOP-16 |
| STM32F745ZET6 | LQFP-144 |
| STOD02PUR | QFN12 |
| STHDLS101QTR | QFN48 |
| STM32F401VCT6 | LQFP-100 |
| STM32F423CHU6 | UFQFN-48 |
| STM32F401VBT6 | LQFP-100 |
| STM32H757IIT6 | LQFP-176 |
| STM32F401RBT6 | WLCSP-49 |
| STM32F401CEY6 | WLCSP-49 |
| STM32F437VGT6 | LQFP-100 |
| STM32F437ZGT6 | LQFP-144 |
| STM32F400CBT6 | LQFP-48 |
| STM32F401CCU6 | UFQFN-48 |
| STM32F401CBY6 | WLCSP-49 |
| STM32F401CBU6 | UFQFN-48 |
| STM32F402VCT6 | LQFP-100 |
| STM32F745IET6 | LQFP-176 |
| STM32L151ZET6 | LQFP-144 |
| STM32F722RET7 | LQFP-64 |
| STM32F423VHH6 | UFBGA-100 |
| STM32G071G8U6 | UFQFPN-28 |
| STM32L052C6T6 | LQFP-48 |
الأسئلة الشائعة
هل منتجاتك أصلية؟
ج: نعم، جميع المنتجات هي الأصلية، جديدة الأصلية الاستيراد هو هدفنا.
س: ما هي الشهادات التي لديك؟
ج: نحن شركة معتمدة من منظمة الأيزو 9001: 2015 وعضو في ERAI.
س:هل يمكنك دعم طلب كمية صغيرة أو عينة؟هل العينة مجانية؟
ج:نعم،نحن ندعم طلبات العينات والطلبات الصغيرة. تكلفة العينة مختلفة حسب طلبك أو مشروعك.
س: كيف أُرسل طلبي؟ هل هو آمن؟
ج: نحن نستخدم السريع للشحن، مثل دي اتش إل، فيدكس، يو بي إس، تي إن تي، إيم إس.سوف تكون المنتجات في حزمة جيدة وضمان السلامة ونحن مسؤولون عن تلف المنتج إلى طلبك.
س: ماذا عن وقت التوصيل؟
ج: يمكننا شحن قطع الغيار الموجودة في غضون 5 أيام عمل. إذا لم يكن هناك مخزون، فسوف نؤكد الوقت المحدد لك بناءً على كمية طلبك.
