تفاصيل المنتج:
|
| رقم الجزء: | TMC5072-LA | نوع المحرك - السائر: | ثنائي القطب |
|---|---|---|---|
| الوظيفة: | سائق - متكامل بالكامل ، مرحلة التحكم والطاقة | تكوين الإخراج: | نصف الجسر (8) |
| واجهة: | SPI ، UART | التكنولوجيا: | موسفيت الطاقة |

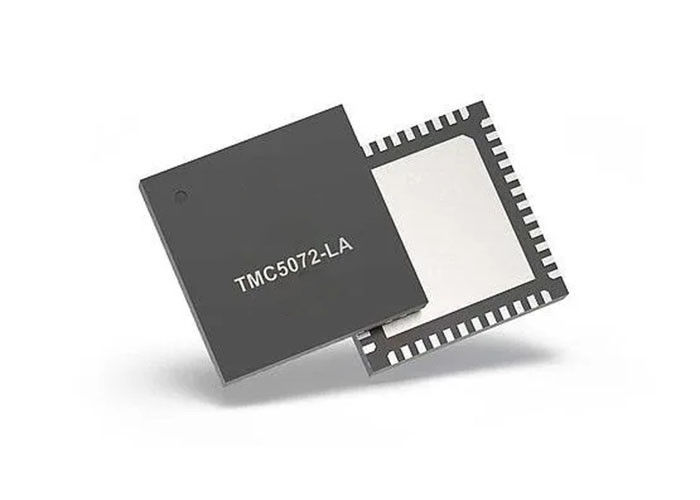

شريحة الدوائر المتكاملة TMC5072-LA عامة الغرض محرك ثنائي القطب 48-VFQFN
وصف المنتجTMC5072-LA
TMC5072-LA هو وحدة تحكم محرك خطوة عالية الأداء واحدة / مزدوجة ومحرك IC مع واجهات الاتصال المتسلسلة.
مواصفاتTMC5072-LA
|
قرار الخطوة |
1 ~ 1/256 |
|
التطبيقات |
الغرض العام |
|
التيار - الناتج |
1.5أ |
|
الجهد - الإمدادات |
3 فولت ~ 5.25 فولت |
|
الجهد - الحمل |
5.5 فولت ~ 26 فولت |
|
درجة حرارة العمل |
-40°C ~ 125°C (TJ) |
|
نوع التثبيت |
جبل السطح |
الخصائص منTMC5072-LA
محركان خطوتان مرحليين
قدرة القيادة تصل إلى 2x 1.1A التيار الملفوف (2x 1.5A الذروة)
الخيار الموازي لمحرك واحد عند 2.2A (ذروة 3A)
جهاز تحكم الحركة مع رامل SixPoint TM
نطاق الجهد 4.75_ 26V DC
SPI و Single Wire UART مع خيار حلقة الحافلة الخاصة
واجهة ترميز مزدوجة وإدخال 2x Ref. Switch لكل محور
أعلى دقة تصل إلى 256 ميكروستيب لكل خطوة كاملة
StealthChopTM للعمل هادئ للغاية والحركة السلسة
مروحية التحكم في المحركات عالية الديناميكية
DCStep TM تحكم سرعة يعتمد على الحمل
الكشف عن حمولة المحرك بدون مستشعر عالي الدقة StallGuard2H
التحكم في التيار CoolStepTM لتوفير الطاقة تصل إلى 75%
وضع الكبح السلبي والتحرك الحر
حماية كاملة وتشخيص
الحجم المدمج 7x7mm2 حزمة QFN48
تطبيقات TMC5072-LA
كاميرات مراقبة، أمن
أتمتة المكاتب
وضع الهوائي
جهاز تحكم الهليستات
التطبيقات التي تعمل بالبطاريات
أجهزة الصراف الآلي، إعادة تدوير النقود، نقطة البيع
أتمتة المختبرات
معالجة السوائل
طبية
الطابعة والماسح الضوئي
مضخات وصمامات
مكونات إلكترونية أخرى موجودة في المخزون
| رقم الجزء | الحزمة |
| 5SGSED6N2F45I3G | FBGA-1932 |
| 5SGSED8K3F40C3G | FBGA-1517 |
| 5SGSED8K3F40I3LG | FBGA-1517 |
| 5SGSED8K2F40I2LG | FBGA-1517 |
| 5SGSED8K2F40C2G | FBGA-1517 |
| 5SGSED8K3F40I4G | FBGA-1517 |
| (أدوكم 420 بي سي بي زي) | 64-WLCSP |
| (أدوكم 300 دبليو بي سي بي زي) | 32-LFCSP |
| MAX32670GTL | 40-TQFN |
| MAX32561-LNJ | 100-TFBGA |
| MAX32561-LBJ | 100-TFBGA |
| MAX28200EWC | 12- WLP |
| MAX32664GWEZ | 16- WLP |
| MAX32664GTGZ | 24-TQFN |
| MAX32651GCE | 144-TQFP |
| AD4080BBCZ | 49-BGA |
| AD9694TCPZ-500-CSL | 72-QFN |
| AD9213BBP-10G-CSH | BGA-192 |
| AD9207BBPZRL-6G | BGA-324 |
| AD9209BBPZRL-4G | BGA-324 |
| AD9081BBPZRL-4D4AB | BGA-324 |
| AD9081BBPZRL-4D4AC | 324-BGA |
| AD9082BBPZRL-4D2AC | 324-BGA |
| AD9082BBPZRL-2D2AC | 324-BGA |
| AD9213BBPZ-6G | BGA-192 |
| AD9213BBPZ-10G | BGA-192 |
| AD9697BCPZRL7-1300 | LFCSP-64 |
| AD9695BCPZRL7-625 | LFCSP-64 |
| AD9695BCPZRL7-1300 | LFCSP-64 |
| AD9689BBPZRL-2000 | BGA-196 |
