تفاصيل المنتج:
|
| رقم الجزء: | MC33926PNBR2 | نوع المحرك - AC ، DC: | نحى DC |
|---|---|---|---|
| الوظيفة: | سائق - متكامل بالكامل ، مرحلة التحكم والطاقة | تكوين الإخراج: | نصف الجسر |
| واجهة: | موازي | التكنولوجيا: | CMOS |

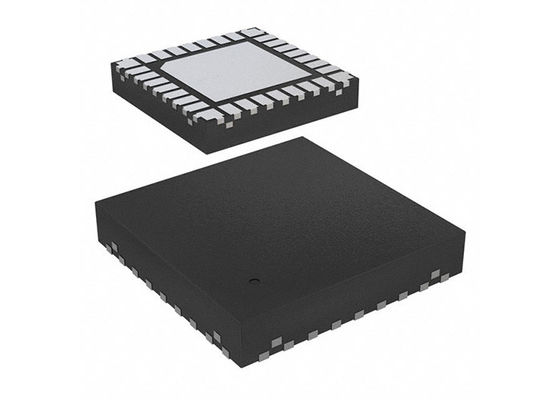

شريحة الدوائر المتكاملة MC33926PNBR2 5A H-Bridge بروشة محرك DC 32-PQFN
وصف المنتج من MC33926PNBR2
MC33926PNBR2 is a monolithic H-Bridge Power IC designed primarily for automotive electronic throttle control but is applicable to any low-voltage DC servo motor control application within the current and voltage limits stated in this specification.
مواصفات MC33926PNBR2
|
رقم الجزء |
MC33926PNBR2 |
|
التيار - الناتج |
5A |
|
الجهد - الإمدادات |
5 فولت ~ 28 فولت |
|
الجهد - الحمل |
5 فولت ~ 28 فولت |
|
درجة حرارة العمل |
-40°C ~ 125°C (TA) |
|
الدرجة |
السيارات |
|
نوع التثبيت |
جبل السطح |
خصائصMC33926PNBR2
8.0 فولت إلى 28 فولت تشغيل مستمر (تشغيل مؤقت من 5.0 فولت إلى 40 فولت)
225 mOhm أقصى RDS ((ON) @ 150°C (كل MOSFET H-Bridge)
3.0 فولت و 5.0 فولت مدخلات متوافقة مع TTL / CMOS
الحد من التيار الزائد (التنظيم) عن طريق PWM الداخلي الثابت
حماية الدوائر القصيرة للخروج (قصر إلى VPWR أو الأرض)
خفض الحد الأدنى للتيار المعتمد على درجة الحرارة
جميع المدخلات لديها مصدر داخلي / غوص لتحديد وضع النوم الافتراضي (مدخل عائم) مع استهلاك التيار < 50 ميكرو أمبير (مع المدخلات العائمة أو المحددة لمطابقة الحالات المنطقية الافتراضية)
تطبيقات MC33926PNBR2
السيارات
تعليق نشط
التحكم في الكبح والاستقرار
مضخات كهربائية
وحدة تحكم محرك الدراجة النارية وحدة تحكم المحرك الصغير
التحكم الإلكتروني في الوقود (ETC)
إعادة تدوير غازات العادم (EGR)
نظام التحكم في الفلاب التوربو
مضخات صناعية وطبية وجهاز تحكم محرك
