تفاصيل المنتج:
|
| رقم الجزء: | TMS320F28030PAGQ | جوهر: | C28x |
|---|---|---|---|
| حجم ذاكرة البرنامج: | 32 كيلو بايت | حجم ذاكرة الوصول العشوائي للبيانات: | 12 كيلو بايت |
| عرض ناقل البيانات: | 32 بت | قرار ADC: | 12 بت |

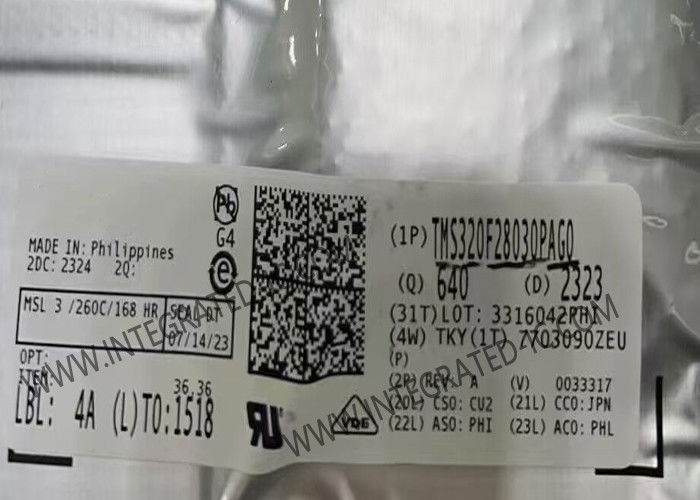

TMS320F28030PAGQ وحدة التحكم الدقيقة MCU للسيارات 60MHz C2000TM وحدة التحكم الدقيقة 32 بت TQFP-64
وصف المنتج من TMS320F28030PAGQ
ميكرو وحدة التحكم C2000TM ذات 32 بت مُحسّنة للمعالجة والاستشعار والتشغيل لتحسين أداء الحلقة المغلقة في تطبيقات التحكم في الوقت الحقيقي مثل محركات المحرك الصناعية.المحولات الشمسية والطاقة الرقمية؛ المركبات الكهربائية والنقل؛ التحكم في المحرك؛ والاستشعار ومعالجة الإشارات. يشمل خط C2000 MCU الأداء الممتاز وMCU الأداء الدخول.
توفر وحدة التحكم الصغيرة TMS320F28030PAGQ طاقة النواة C28x ومسرع قانون التحكم (CLA) إلى جانب أجهزة التحكم الطرفية المتكاملة للغاية في أجهزة عدد دبوس منخفض.هذه العائلة متوافقة مع كود سابق على أساس C28x، كما يوفر مستوى عال من التكامل التناظري.
مواصفاتTMS320F28030PAGQ
|
|
C28x |
|
|
32 كيلوبايت |
|
|
12 كيلوبايت |
|
|
32 بت |
|
|
12 بت |
|
|
60 ميغاهرتز |
|
|
33 إدخال/خروج |
|
|
1.71 فولت |
|
|
1.995 فولت |
|
|
-40 درجة مئوية |
|
|
+ 125 درجة |
|
فولتاج إمدادات التناظرية: |
3.3 فولت |
|
ديك القرار: |
10 بيت |
|
نوع ذاكرة ذاكرة الوصول: |
سارام |
|
الجهد الإدخالي/الخارجي: |
3.3 فولت |
|
نوع الواجهة: |
الـ eCAN، I2C، LIN، SCI، SPI |
|
حساسة للرطوبة: |
نعم.. |
|
عدد قنوات ADC: |
القناة 16 |
|
وزن الوحدة: |
249.100 ملغ |
خصائصTMS320F28030PAGQ
وحدة المعالجة المركزية ذات الكفاءة العالية 32 بت
60 ميغاهرتز (وقت دورة 16.67ns)
عمليات 16 × 16 و 32 × 32 MAC
16 × 16 MAC مزدوجة
هندسة حافلات هارفارد
العمليات النووية
استجابة و معالجة سريعة للانقطاع
نموذج برمجة الذاكرة الموحدة
كفاءة التعليمات البرمجية (في C/C++ و Assembly)
مسرع قانون التحكم القابل للبرمجة (CLA)
تسريع الرياضيات ذو العلامة العائمة 32 بت
يقوم بتنفيذ التعليمات البرمجية بشكل مستقل عن وحدة المعالجة المركزية الرئيسية
الـ " إنديان " الصغير
دعم مسح الحدود JTAG
معيار IEEE 1149.1-1990 معماري منفذ الوصول إلى الاختبار والهندسة المعمارية للفحص الحدودي
إمدادات 3.3 فولت واحدة
لا توجد حاجة لترتيب الطاقة
إعادة تشغيل التشغيل المدمج وإعادة تشغيل التشغيل
لا توجد دبوس دعم نظرية
اثنان من أجهزة التذبذب الداخلية ذات الدبوس الصفري
مذبذب كريستالي على الشريحة وإدخال ساعة خارجية
وحدة توقيت الكلب المراقب
الدوائر المفقودة للكشف عن الساعة
ما يصل إلى 45 دبوسًا GPIO متعددة التركيب قابلة للبرمجة بشكل فردي مع تصفية المدخلات
كتلة توسيع انقطاع الطرفي (PIE) التي تدعم جميع الانقطاعات الطرفية
ثلاثة منعطفات 32 بت
مؤقت مستقل 16 بت في كل معدل عرض نبض معزز (ePWM)
ذاكرة على الشريحة
فلاش، SARAM، OTP، ROM البوت متاحة
وحدة أمن الرموز
مفتاح وأقفال أمان 128 بت
يحمي كتل الذاكرة الآمنة
يمنع الهندسة العكسية للبرنامج الثابت
أجهزة محيطية للمنفذ التسلسلي
وحدة واحدة لمواجهة الاتصالات المتسلسلة (SCI) المستقبل/الإرسال غير المتزامن العالمي (UART)
وحدتان لجهاز واجهة محيطية متسلسلة (SPI)
وحدة الدوائر المتكاملة (I2C) واحدة
وحدة واحدة لشبكة الارتباط المحلية (LIN)
وحدة واحدة لشبكة منطقة التحكم المحسنة (ECAN)
أجهزة التحكم المحسنة
جهاز PWM عالي الدقة (HRPWM)
وحدة التقاط المحسنة (eCAP)
وحدة التقاط المدخلات عالية الدقة (HRCAP)
وحدة محسّنة لـ (eQEP)
محولات التناظرية إلى الرقمية (ADC)
جهاز استشعار درجة الحرارة على الشريحة
مقارنة
ميزات محاكاة متقدمة
وظائف التحليل ونقاط الانقطاع
إصلاحات في الوقت الحقيقي من خلال الأجهزة
التطبيقاتمنTMS320F28030PAGQ
وحدة تكييف الهواء الخارجية
نظام التحكم في محركات تشغيل عامل الباب
محول DC/DC
عاكس ومحرك التحكم
شاحن على متن الطائرة (OBC) وشاحن لاسلكي
معدات فرز آلية
آلات النسيج
آلة لحام
محطة شحن التيار المتردد
محطة شحن متواصلة
وحدة طاقة محطة شحن الكهرباء
وحدة شحن السيارة اللاسلكية
نظام تحويل طاقة تخزين الطاقة (PCS)
محولات صغيرة
محسن الطاقة الشمسية
عاكس الأوتار
وحدة تحكم محرك التيار المتردد
جهاز تحكم قطاع المحرك الخطي
وحدة خطة الطاقة ذات القيادة الخدمية
محرك محرك BLDC مع مدخل التيار المتردد
محرك القيادة BLDC ذو مدخل متزامن
التيار المتردد الصناعي
UPS ثلاثي المراحل
شبكة التاجر ومؤسسة خدمة الخادم
أجهزة تصحيح الاتصالات للتجار
مكونات إلكترونية أخرى موجودة في المخزون
|
رقم الجزء |
الحزمة |
|
R7F101G6E4CSP |
LSSOP-20 |
|
R7F101GGE2DFB |
LQFP-48 |
|
R7F100GBF3CNP |
32-HWQFN |
|
R7FA2E1A93CBU |
64-VFBGA |
|
R7F100GBG2DNP |
32-HWQFN |
|
R7F100GBG2DFP |
32-LQFP |
|
R7FA2E1A92DFM |
64-LQFP |
|
R7FA2E1A93CFM |
64-LQFP |
|
R7F100GBG3CNP |
32-WFQFN |
|
R7F100GGF3CNP |
48-WFQFN |
|
R7F100GBG3CFP |
32-LQFP |
|
R7FA2L1A92DNE |
48-WFQFN |
|
R7FA2L1A92DFL |
48-LQFP |
|
R7F100GGG3CNP |
48-HWQFN |
|
R7F100GAH2DSP |
30-LSSOP |
|
R7F101GGG2DFB |
LQFP-48 |
|
R7F100GBH3CNP |
32-WFQFN |
|
R7F101G6G4CSP |
LSSOP-20 |
|
R7F100GCF2DLA |
36-WFLGA |
|
R7FA2L1A93CNE |
48-WFQFN |
|
R7F100GLF2DLA |
64-FLGA |
|
R7FA2L1A93CFL |
48-LQFP |
|
R7F100GGH2DFB |
48-LQFP |
|
R7F100GBJ2DNP |
32-WFQFN |
|
R7F100GLG2DFB |
64-LQFP |
|
R7F100GAJ2DSP |
30-LSSOP |
|
R7F101GGG3CNP |
HWQFN-48 |
|
R7F100GCF3CLA |
36-WFLGA |
|
R7FA2L1A92DFM |
64-LQFP |
|
R7F101GJE4CFA |
الـ LQFP-52 |
الأسئلة الشائعة
هل منتجاتك أصلية؟
ج: نعم، جميع المنتجات هي الأصلية، جديدة الأصلية الاستيراد هو هدفنا.
س: ما هي الشهادات التي لديك؟
ج: نحن شركة معتمدة من منظمة الأيزو 9001: 2015 وعضو في ERAI.
س:هل يمكنك دعم طلب كمية صغيرة أو عينة؟هل العينة مجانية؟
ج:نعم،نحن ندعم طلبات العينات والطلبات الصغيرة. تكلفة العينة مختلفة حسب طلبك أو مشروعك.
س: كيف أُرسل طلبي؟ هل هو آمن؟
ج: نحن نستخدم السريع للشحن، مثل دي اتش إل، فيديكس، يو بي إس، تي إن تي، إيم إس.سوف تكون المنتجات في حزمة جيدة وضمان السلامة ونحن مسؤولون عن تلف المنتج لطلبك.
س: ماذا عن وقت التوصيل؟
ج: يمكننا شحن قطع الغيار الموجودة في غضون 5 أيام عمل. إذا لم يكن هناك مخزون، فسوف نؤكد الوقت المحدد لك بناءً على كمية طلبك.
