تفاصيل المنتج:
|
| Part Number: | IKW75N65ES5 | Configuration: | Single |
|---|---|---|---|
| Collector- Emitter Voltage VCEO Max: | 650 V | Collector-Emitter Saturation Voltage: | 1.42 V |
| Continuous Collector Current at 25 ℃: | 80 A | Pd - Power Dissipation: | 395 W |

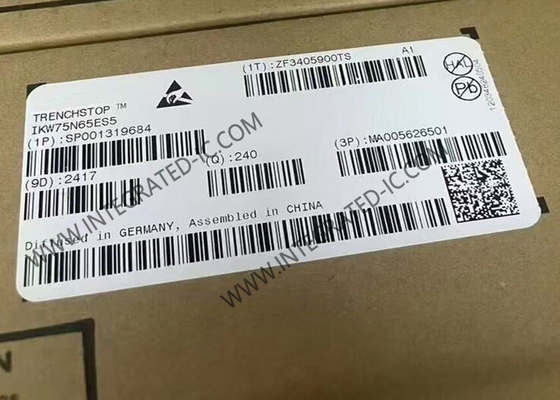

IKW75N65ES5 رقاقة الدائرة المتكاملة 650V 75A TRENCHSTOP TM 5 S5 ترانزستورات IGBT TO-247-3
وصف المنتج من IKW75N65ES5
IKW75N65ES5 هو ترانزستور IGBT TRENCHSTOPTM 5 S5 ذو التحول الصلب بقدرة 650 فولت و 75A في حزمة TO247 يتناول التطبيقات التي تتحول بين 10 كيلو هرتز و 40 كيلو هرتز لتوفير كفاءة عالية ،دورات أسرع من الوقت إلى السوق، خفض تعقيد تصميم الدوائر وتحسين فاتورة PCB من تكلفة المواد.
مواصفات IKW75N65ES5
|
السلسلة
|
TrenchStopTM
|
|
نوع IGBT
|
خندق
|
|
الجهد - تفكيك جهاز إرسال الجمع (ماكس)
|
650 فولت
|
|
التيار - الجمع (Ic) (ماكس)
|
80 أ
|
|
التيار الحالي - مجتمع النبضات (Icm)
|
300 A
|
|
في) (ماكس) @ Vge, Ic
|
1.75 فولت @ 15 فولت ، 75A
|
|
الطاقة - ماكس
|
395 واط
|
|
تغيير الطاقة
|
2.4mJ (شغيل) ، 950μJ (مطفىء)
|
|
نوع الإدخال
|
المعيار
|
|
رسوم البوابة
|
164 م
|
|
Td (مُشغّل/مُطفّل) @ 25°C
|
40ns/144ns
|
|
حالة الاختبار
|
400 فولت، 75 أ، 18 أوهم، 15 فولت
|
|
وقت الاسترداد العكسي (trr)
|
85 ns
|
|
درجة حرارة العمل
|
-40°C ~ 175°C (TJ)
|
|
نوع التثبيت
|
من خلال الثقب
|
|
الحزمة / الحقيبة
|
TO-247-3
|
|
حزمة أجهزة المورد
|
PG-TO247-3
|
خصائص IKW75N65ES5
VCEsat منخفضة جداً من 1.35 فولت عند 25 درجة مئوية، أقل بنسبة 20٪ من TRENCHSTOPTM 5 H5
4 أضعاف تيار النبضات (Ic) (100 درجة مئوية Tc)
خصائص سقوط التيار الناعم بدون تيار الذيل
زيادة متماثلة في الجهد المنخفض
الجهد في البوابة تحت السيطرة (لا توجد اهتزازات). لا يوجد خطر من تشغيل غير مرغوب فيه للجهاز ولا حاجة إلى ضغط البوابة
درجة حرارة التقاطع القصوى Tvj = 175°C
مؤهل وفقا لمعايير JEDEC
تطبيقات IKW75N65ES5
حلول محولات سلسلة 1 مرحلة
توزيع الطاقة 48 فولت
أنظمة تخزين الطاقة
شحن الكهرباء
