تفاصيل المنتج:
|
| رقم الجزء: | DSPIC33EP64MC204-I / PT | عدد النوى: | 1 نواة |
|---|---|---|---|
| أقصى تردد على مدار الساعة: | 70 ميغا هيرتز | حجم ذاكرة البرنامج: | 64 كيلو بايت |
| حجم ذاكرة الوصول العشوائي للبيانات: | 8 كيلو بايت | جهد إمداد التشغيل: | 3 فولت إلى 3.6 فولت |
| إبراز: | DSPIC33EP64MC204-I / PT,DSPIC33EP64MC204-I/PT وحدة التحكم الدقيقة,أجهزة تحكم الإشارة الرقمية ذات 16 بت,DSPIC33EP64MC204-I/PT Microcontroller MCU,16-Bit Digital Signal Controllers |
||

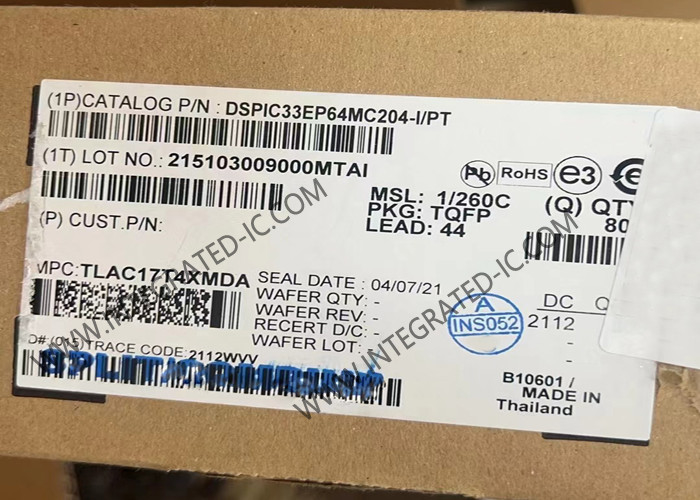

DSPIC33EP64MC204-I/PT وحدة التحكم الدقيقة MCU 16-Bit وحدة التحكم في الإشارة الرقمية TQFP-44
وصف المنتج لـ DSPIC33EP64MC204-I/PT
DSPIC33EP64MC204-I/PT هي وحدات تحكم إشارة رقمية ذات 16 بت (DSCs) ، وتتميز بـ 70MIPS dsPIC® DSC core مع DSP متكاملة وأجهزة الطرفية المحسنة على الشريحة.
تمكن DSPIC33EP64MC204-I/PT DSCs من تصميم أنظمة تحكم محرك عالية الأداء ودقيقة أكثر كفاءة في استخدام الطاقة وأكثر هدوءًا في التشغيل ، ولديها نطاق كبير وعمر طويل.يمكن استخدامها للسيطرة على DC بدون فرشاة، مغناطيس دائم متزامن، محركات الحث التيار المتردد والحركات الخطوة.
مواصفات DSPIC33EP64MC204-I/PT
|
السلسلة
|
dsPICTM 33EP
|
|
المعالج الأساسي
|
dsPIC
|
|
حجم النواة
|
16-بيت
|
|
السرعة
|
70 الحد الأدنى للسعر
|
|
الاتصال
|
I2C، IrDA، LINbus، QEI، SPI، UART/USART
|
|
الأجهزة الطرفية
|
الكشف/إعادة الإعداد البني، DMA، PWM التحكم في المحرك، POR، PWM، WDT
|
|
عدد الإدخالات والخروج
|
35
|
|
حجم ذاكرة البرنامج
|
64KB (22K x 24)
|
|
نوع ذاكرة البرنامج
|
(فلاش)
|
|
حجم ذاكرة الوصول
|
4K × 16
|
|
الجهد - الطاقة (Vcc/Vdd)
|
3 فولت ~ 3.6 فولت
|
|
محولات البيانات
|
A/D 9x10b/12b
|
|
نوع المذبذب
|
الداخلية
|
|
درجة حرارة العمل
|
-40°C ~ 85°C (TA)
|
|
نوع التثبيت
|
جبل السطح
|
|
حزمة أجهزة المورد
|
44-TQFP (10x10)
|
|
الحزمة / الحقيبة
|
44-TQFP
|
خصائص DSPIC33EP64MC204-I/PT
ظروف التشغيل
3.0 فولت إلى 3.6 فولت، -40 درجة مئوية إلى +85 درجة مئوية، DC إلى 70 MIPS
3.0 فولت إلى 3.6 فولت، -40 درجة مئوية إلى + 150 درجة مئوية، DC إلى 60 MIPS
dsPIC33E DSC Core
هندسة هارفارد المعدلة
مجموعة التعليمات المُثبتة من قبل المُقوم
مسار بيانات واسع 16-بيت
تعليمات واسعة 24 بت
عمليات ضرب الأعداد الصحيحة 16x16
عمليات تقسيم الأعداد الصحيحة 32/16 و 16/16
اثنين من 40 بت التجمعات مع اختيارات التدوير والشبع
دورة واحدة تضاعف وتجمع
التحولات ذات الدورة الواحدة لما يصل إلى 40 بت من البيانات
16x16 عمليات ضرب / تقسيم الكسور
PWM عالية السرعة
ما يصل إلى ثلاثة أزواج PWM مع توقيت مستقل
الوقت الميت للشواطئ الصاعدة والهبوطية
7.14 ns PWM دقة
دعم PWM للمحولات ، PFC ، الإضاءة - BLDC ، PMSM ، ACIM ، SRM
إدخالات خطأ قابلة للبرمجة
تكوينات مفعلة مرنة لتحويلات ADC
واجهات الاتصال
وحدتان UART (15 Mbps)
وحدتان من 4 أسلاك SPI (15 Mbps)
وحدتان I2CTM (حتى 1 Mbaud) مع دعم SMBus
PPS للسماح بإعادة تعيين الوظيفة
فحص الاستثناء الدوري القابل للبرمجة (CRC)
الوصول المباشر إلى الذاكرة (DMA)
4-قناة DMA مع التحكيم الأولوية المختارة من قبل المستخدم
UART ، SPI ، ADC ، IC ، OC ، و Timers
مكونات إلكترونية أخرى موجودة في المخزون
| رقم الجزء | الحزمة |
| F3L150R07W2H3B11 | الوحدة |
| FS150R12N3T7 | الوحدة |
| FF1200R12IE5P | الوحدة |
| DF100R07W1H5FPB54 | الوحدة |
| FF600R12KE4E | الوحدة |
| ADP360120W3 | الوحدة |
| NXH010P90MNF1PTG | الوحدة |
| DDB6U134N16RRB11 | الوحدة |
| TD780N18KOF | الوحدة |
| TD570N18KOF | الوحدة |
| TT780N18KOF | الوحدة |
| TT570N18KOF | الوحدة |
| STPS240H100TV1Y | أيزوتوب |
| NXV08V080DB1 | APM-19-CBC |
| MSC060SMA070S | D3PAK |
| MSC010SDA120K | إلى 220-2 |
| MSC010SDA120B | إلى 247 |
| APTMC120AM20CT1AG | SP1 |
| IXFN50N120SK | SOT-227B |
| DCG45X1200NA | SOT-227B |
| DCG85X1200NA | SOT-227B |
| IXFN90N170SK | SOT-227B |
| DCG130X1200NA | SOT-227B |
| IXFN70N120SK | SOT-227B |
| DCG10P1200HR | ISO247 |
| DCG17P1200HR | ISO247 |
| DCG35C1200HR | ISO247 |
| DCG20C1200HR | ISO247 |
| DCG100X1200NA | SOT-227B |
| NDSH40120CDN | TO-247-3 |
