تفاصيل المنتج:
|
| رقم الجزء: | ATM90E26-YU | مقاومة المدخلات: | 1 كيلو أوم ، 400 كيلو أوم |
|---|---|---|---|
| خطأ في القياس: | 0.5٪ | الجهد - الإمدادات: | 2.8 فولت ~ 3.6 فولت |
| نوع العداد: | مرحلة واحدة | درجة حرارة العمل: | -40°C ~ 85°C |

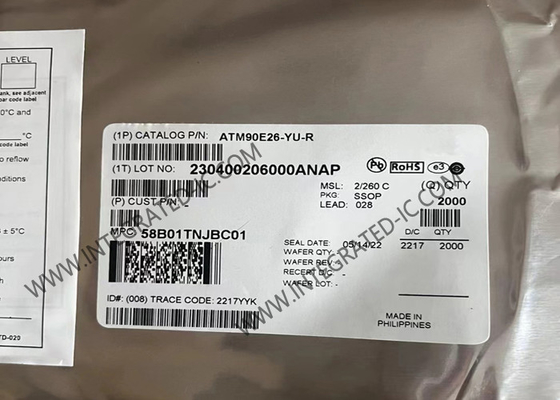

ATM90E26-YU الحلبة المتكاملة رقاقة القياس للطاقة IC SSOP-28 IC واحد المرحلة
وصف المنتج من ATM90E26-YU
ATM90E26-YU هي وحدة قياس طاقة ذات مرحلة واحدة عالية الأداء واسعة النطاق.
ATM90E26-YU هي رقاقة قياس طاقة عالية الأداء واسعة المدى. تضمن تقنية ADC و DSP استقرار الرقاقة على المدى الطويل على اختلافات الشبكة وظروف البيئة المحيطة.
مواصفات ATM90E26-YU
|
عائق المدخل
|
1كيلو أوفم، 400كيلو أوفم
|
|
خطأ القياس
|
0.5٪
|
|
الجهد - الإمدادات
|
2.8 فولت ~ 3.6 فولت
|
|
نوع المتر
|
مرحلة واحدة
|
|
درجة حرارة العمل
|
-40°C ~ 85°C
|
|
نوع التثبيت
|
جبل السطح
|
|
الحزمة / الحقيبة
|
28-SSOP (0.209، 5.30mm العرض)
|
|
حزمة أجهزة المورد
|
28-SSOP
|
خصائص ATM90E26-YU
• مصدر طاقة واحد 3.3 فولت. نطاق الجهد التشغيلي: 2.8 ~ 3.6 فولت. دقة القياس مضمونة ضمن 3.0 فولت ~ 3.6 فولت. 5 فولت متوافقة مع المدخلات الرقمية.
• التشنج المدمج لإعادة تشغيل الطاقة
• واجهة UART و واجهة SPI قابلة للاختيار ( واجهة SPI ذات أربعة أسلاك أو واجهة SPI سهلة ذات ثلاثة أسلاك مع دورات ثابتة 24 لجميع عمليات السجلات).
• وظيفة تشخيص المعلمات ومخرج انقطاع قابل للبرمجة لإشارة انقطاع IRQ وإشارة WarnOut.
• الكشف عن انخفاض الجهد القابل للبرمجة ومخرجات الصفر.
• نطاق مدخل القناة
- قناة الجهد (عندما يكون الربح "1"): 120μVrms ~ 600mVrms.
- قناة التيار في الخط L (عندما يكون الربح "24"): 5μVrms ~ 25mVrms.
- قناة التيار الاصطناعي N (عندما يكون الربح "1"): 120μVrms ~ 600mVrms.
• زيادة التيار في الخط L القابلة للبرمجة: 1, 4, 8, 16, 24; زيادة الخط N القابلة للبرمجة: 1, 2, 4.
• تعويض تعويض الخط L والخط N.
• CF1 و CF2 إصدار نبضات الطاقة النشطة والفاعلة على التوالي والتي يمكن استخدامها للتعديل أو تراكم الطاقة.
• تردد مذبذب الكريستال: 8.192 ميغاهرتز
• حزمة SSOP28 الخضراء.
• درجة حرارة التشغيل: -40 °C ~ + 85 °C.
تطبيقات ATM90E26-YU
يستخدم ATM90E26-YU لقياس الطاقة النشطة والفاعلة لمقياسات الطاقة ذات الفاز الواحد ذات سلكين (1P2W) أو ثلاث سلاسل (1P3W) أو مكافحة التلاعب. مع وظيفة القياس ،يمكن استخدام M90E26 أيضا في أدوات الطاقة التي تحتاج إلى قياس الجهد، التيار ، الخ.
