تفاصيل المنتج:
|
| رقم الجزء: | LMK00308SQ | فئة المنتج: | عازل الساعة |
|---|---|---|---|
| أقصى تردد الإخراج: | 3.1 جيجا هرتز | تأخير الانتشار - ماكس: | 2.3ns |
| نوع الإخراج: | HCSL ، LVCMOS ، LVDS ، LVPECL | درجة حرارة العمل: | -40°C ~ 85°C |

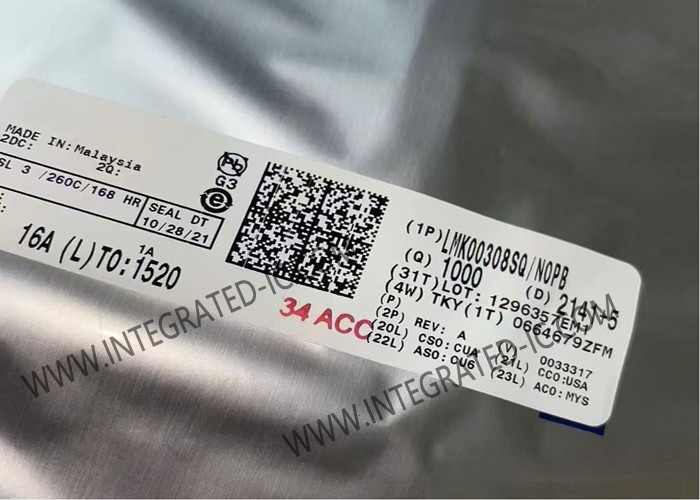

LMK00308SQ رقاقة الدوائر المتكاملة 3.1GHz 8-output Buffers WQFN-40
وصف المنتج من LMK00308SQ
LMK00308SQ عبارة عن عازل تفاضلي للخروج 3 جيغهارتز و 8 إخراجات مصممة للتوزيع عالية التردد ، والساعة / البيانات منخفضة الارتجاف وتحويل المستوى.يمكن اختيار ساعة المدخل من مدخلين عالميين أو مدخل كريستالي واحديتم توزيع ساعة الإدخال المختارة على مصرفين من 4 مخرجات تفاضلية ومخرج LVCMOS واحد. يمكن تكوين كل من البنوك الإخراجية التفاضلية بشكل مستقل كمشغلات LVPECL أو LVDS أو HCSL,أو معطل. إن مخرج LVCMOS لديه مدخل فعال متزامن للعمل الخالي من النبضات عندما يتم تمكينها أو تعطيلها.
يعمل LMK00308SQ من مصدر 3.3 فولت و 3 مصادر 3.3 فولت / 2.5 فولت مستقلة. يوفر أداءً عاليًا و تنوعًا وكفاءة طاقة ،مما يجعلها مثالية لاستبدال أجهزة العازل الثابتة مع زيادة هامش التوقيت في النظام.
مواصفات LMK00308SQ
|
النوع
|
فانوت بوفر (التوزيع) ، المزدوج، المترجم
|
|
عدد الدوائر
|
1
|
|
النسبة - المدخلات:المخرجات
|
3:9
|
|
التفاضل - المدخلات:المخرجات
|
نعم نعم
|
|
المدخلات
|
CML ، HCSL ، HSTL ، LVDS ، LVPECL ، SSTL ، Crystal
|
|
الناتج
|
HCSL، LVCMOS، LVDS، LVPECL
|
|
التردد - أقصى
|
3.1 غيغاهرتز
|
|
الجهد - الإمدادات
|
3.15 فولت ~ 3.45 فولت
|
|
درجة حرارة العمل
|
-40°C ~ 85°C
|
|
نوع التثبيت
|
جبل السطح
|
|
الحزمة / الحقيبة
|
40-WFQFN السد المعرض
|
|
حزمة أجهزة المورد
|
40-WQFN (6x6)
|
خصائص LMK00308SQ
3مُعدّل الدخول:
- مدخلين عالميين يعملون حتى 3.1 جيغه هرتز ويقبلون LVPECL ، LVDS ، CML ، SSTL ، HSTL ، HCSL ، أو ساعات ذات نهاية واحدة
- مدخل كريستال واحد يقبل كريستال من 10 إلى 40 ميغاهرتز أو ساعة واحدة
بنكين مع أربعة مخرجات مختلفة كل منهما:
- LVPECL، LVDS، HCSL، أو Hi-Z (يمكن اختيارها لكل بنك)
- LVPECL المضافات جيتر مع LMK03806 ساعة المصدر في 156.25 ميگاهرتز:
- 20 ثانية RMS (10 kHz إلى 1 MHz)
- 51 ثانية RMS (12 kHz إلى 20 MHz)
PSRR عالية: -65 / -76 ديسيبل (LVPECL/LVDS) عند 156.25 ميغاهرتز
مخرج LVCMOS مع مدخل فعال متزامن
التكوين المسيطر عليه بواسطة دبوس
إمدادات VCC: 3.3 فولت ± 5٪
3 إمدادات الخروج المستقلة VCCO: 3.3 فولت / 2.5 فولت ± 5٪
نطاق درجة الحرارة الصناعية: -40°C إلى +85°C
40 مدفوعة WQFN (6 ملم × 6 ملم)
تطبيقات LMK00308SQ
توزيع الساعة وتحويل المستوى لـ ADCs و DACs و Multi-Gigabit Ethernet و XAUI و Fiber Channel و SATA / SAS و SONET / SDH و CPRI و High Frequency Backplanes
المفاتيح، الموجات، بطاقات الخط، بطاقات التوقيت
الخوادم، الحوسبة، PCI Express (PCIe 3.0)
وحدات الراديو البعيدة ووحدات النطاق الأساسي
