تفاصيل المنتج:
|
| رقم الجزء: | LM27761DSGR | الجهد الناتج:: | - 5 فولت إلى - 1.5 فولت |
|---|---|---|---|
| التيار الخارج:: | 250 مللي أمبير | عدد المخرجات:: | 1 الإخراج |
| جهد الإدخال - الحد الأدنى:: | 2.7 فولت | جهد الإدخال - الحد الأقصى:: | 5.5 فولت |

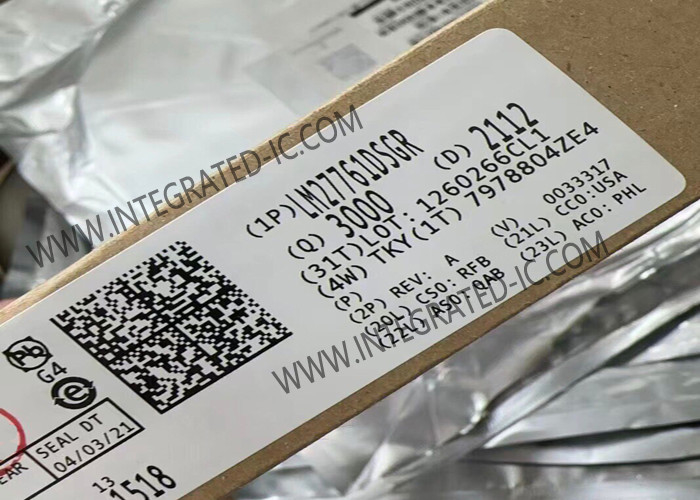

LM27761DSGR رقاقة الدوائر المتكاملة عاكس ضوضاء منخفضة المنظم مع LDO المتكامل
وصف المنتج من LM27761DSGR
LM27761DSGR عاكس الجهد المتحول المكثف المنظم منخفض الضوضاء يوفر مخرجًا قابلًا للتعديل منخفض الضوضاء للغاية لجهد الدخول في نطاق 2.7 فولت إلى 5.5 فولت.يتم استخدام أربعة مكثفات منخفضة التكلفة في حل التطبيق لتوفير ما يصل إلى 250 mA من التيار الخارجيالخروج المنظم للجهاز قابل للتعديل بين -1.5 فولت و -5 فولت. يعمل LM27761DSGR على تردد التبديل 2 ميغا هرتز (عادة) للحد من مقاومة الإخراج وتردد الجهد.مع تيار تشغيل لا يتجاوز 370 ميكرو أمبير (كفاءة طاقة مضخة الشحن أكبر من 80٪ مع معظم الأحمال) وتيار إيقاف نموذجي 7 ميكرو أمبير، LM27761DSGR يوفر أداءً مثاليًا عند قيادة مكبرات الطاقة ، ودرجات التحيز DAC ، وغيرها من التطبيقات عالية التيار ، والضوضاء المنخفضة.
مواصفات LM27761DSGR
|
|
- 5 فولت إلى - 1.5 فولت |
|
|
250 mA |
|
|
1 الناتج |
|
|
2.7 فولت |
|
|
5.5 فولت |
|
|
100 uA |
|
|
2 ميغاهرتز |
|
|
-40 درجة مئوية |
|
|
+ 85 C |
|
الجهد المدخل: |
2.7 فولت إلى 5.5 فولت |
|
نظام الحمل: |
4.6 UV/mA |
|
التيار التشغيلي: |
370 وحدة واحدة |
|
فولتاج التغذية - دقيقة: |
2.7 فولت |
|
وزن الوحدة: |
11 ملغ |
خصائص LM27761DSGR
يعكس ويقوم بتنظيم فولتاج إمدادات المدخل
ريبل منخفضة الناتج
إيقاف التشغيل يقلل من التيار الهادئ إلى 7 ميكرو أمتر (عادة)
ما يصل إلى 250 مآ من تيار الخروج
2.5-Ω عائق الخروج للمحول، VIN = 5 فولت
±4٪ تنظيم عند الذروة
370 ميكرو أمبيا تيار ثابت
تشغيل تردد ثابت منخفض الضوضاء بمعدل 2 ميغاهرتز (معتاد)
35 ديسيبل (معتاد) LDO PSRR عند 2 ميگاهرتز
مع التيار الحالي للحمل 80 مآ
30 ميلو فولت LDO التوجه الخارجي عند 100 مآ
VOUT = 5 فولت
الحد الأقصى للتيار الحالي والحماية الحرارية
تطبيقات LM27761DSGR
قوة مكبر التشغيل
أنظمة الاتصالات اللاسلكية
تحيز مكبر الطاقة من الهاتف الخلوي
مصادر الطاقة للواجهة
أدوات محمولة
مكبرات سماعات السمع اللاسلكية
تحويلات البيانات
