تفاصيل المنتج:
|
| رقم الجزء: | BQ25601RTWR | كيمياء البطارية: | ليثيوم أيون / بوليمر |
|---|---|---|---|
| تيار الشحن - ماكس: | 3A | جهد حزمة البطارية: | 4.2 فولت |
| الجهد - العرض (الحد الأقصى): | 13.5 فولت | درجة حرارة العمل: | -40°C ~ 85°C (TA) |

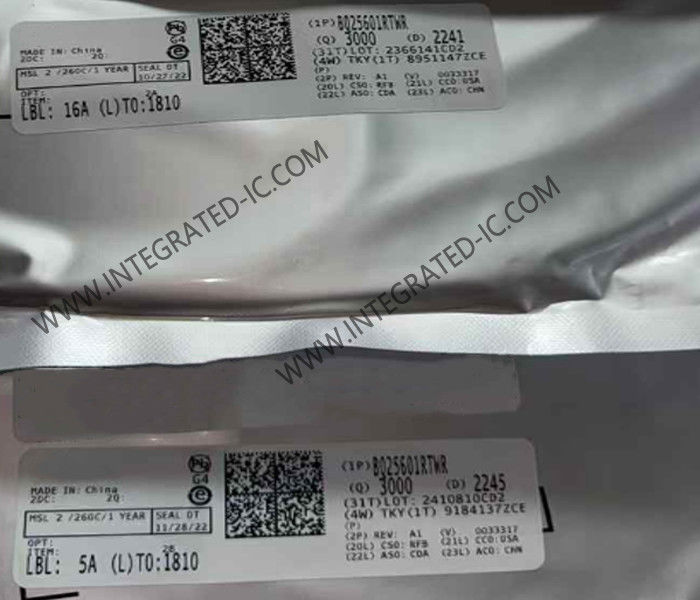

BQ25601RTWR رقاقة الدائرة المتكاملة I2C تحكم 1-خلية 3A شاحن بطارية بوك
وصف المنتج من BQ25601RTWR
BQ25601RTWR هو جهاز مدمج للغاية لإدارة شحن البطارية 3-A في وضع التبديل وإدارة مسار الطاقة في النظام للبطاريات الليثيوم أيونية و الليثيوم البوليمر ذات الخلية الواحدة.مسار الطاقة منخفضة العائق يضمن كفاءة التشغيل في وضع التبديل، يقلل من وقت شحن البطارية ، ويمدد عمر البطارية أثناء مرحلة التفريغ. واجهة I 2C المتسلسلة مع الشحن وإعدادات النظام تجعل الجهاز حلا مرنا حقا.
تتميز BQ25601RTWR بشحن سريع مع دعم الجهد الدخالي العالي لمجموعة واسعة من الهواتف الذكية والأجهزة اللوحية والأجهزة المحمولة.تشغيل الجهد المدخل والتيار يوفر أقصى طاقة شحن للبطاريةكما أنه يدمج ثنائي أشرطة bootstrap لدفع بوابة الجانب العالي لتصميم النظام البسيط.واجهة I 2C المتسلسلة مع الشحن وإعدادات النظام يجعل الجهاز حل مرن حقا.
مواصفات BQ25601RTWR
| رقم الجزء: | BQ25601RTWR |
| فئة المنتج: | إدارة البطارية |
| إدارة الرسوم | |
| ليتيم أيون، بوليمر ليتيم | |
| 4.624 فولت | |
| 3 أ | |
| 3.9 فولت إلى 13.5 فولت | |
| WQFN-24 | |
| SMD/SMT | |
| درجة حرارة العمل القصوى: | + 85 درجة مئوية |
| الحد الأدنى لدرجة حرارة العمل: | - 40 درجة مئوية |
| التيار التشغيلي: | 3 mA |
خصائص BQ25601RTWR
شاحن بوك ذو كفاءة عالية 1.5 ميغاهرتز متزامن
- 92% كفاءة الشحن عند 2-A من مدخل 5 فولت
- محسّنة لدخول فولتاج USB (5 فولت)
- وضع تعديل تردد النبضات منخفضة الطاقة (PFM) قابل للاختيار لعمليات الحمل الخفيف
يدعم USB On-The-Go (OTG)
- محول تحفيز يصل إلى 1.2A
- 92% زيادة الكفاءة عند 1A الخروج
- الحد الدقيق للتيار الثابت (CC)
- بداية ناعمة حتى 500 ميكرو فارنتاين حمل سعة
- حماية القطع القصير للخروج
- وضع PFM منخفض الطاقة لعمليات الحمل الخفيف
مدخل واحد لدعم مدخل USB ومحولات الجهد العالي
- دعم 3.9 فولت إلى 13.5 فولت مجموعة الجهد المدخل مع 22 فولت القياسي القياسي الجهد المدخل التصنيف
- حد التيار المدخل قابل للبرمجة (100 mA إلى 3.2 A مع دقة 100 mA) لدعم USB 2.0، ومعايير USB 3.0 ومحولات الجهد العالي (IINDPM)
- تعقب الطاقة القصوى من خلال حد الجهد المدخل حتى 5.4 فولت (VINDPM)
- VINDPM عتبة تتبع تلقائيًا فولتاج البطارية
- الكشف التلقائي لـ USB SDP و DCP ومحولات غير قياسية
كفاءة تفريغ بطارية عالية مع MOSFET تفريغ بطارية 19.5mΩ
إدارة مسار طاقة VDC الضيق (NVDC)
- يعمل على الفور دون بطارية أو بطارية فارغة عميقا
- العمل المثالي للديود في وضع إضافة البطارية
تحكم BATFET لدعم وضع السفينة وإيقاظ وإعادة ضبط النظام الكامل
وضع مستقل مرن و I 2C لأداء النظام الأمثل
التكامل العالي يشمل جميع MOSFETs ، استشعار التيار وتعويض الحلقة
دقة عالية
- ±0.5٪ تنظيم الجهد الشحن
- ± 5٪ عند 1.5-A تشغيل تنظيم التيار
تطبيقات BQ25601RTWR
الهاتف الذكي
ملحقات الهواتف المحمولة
المعدات الطبية
