تفاصيل المنتج:
|
| رقم الجزء: | STM8S103F3P6TR | حجم ذاكرة البرنامج: | 8 كيلو بايت |
|---|---|---|---|
| حجم ذاكرة الوصول العشوائي للبيانات: | 1 كيلو بايت | أقصى تردد على مدار الساعة: | 16 ميجا هرتز |
| قرار ADC: | 10 بت | عدد I / Os: | 16 I / O |

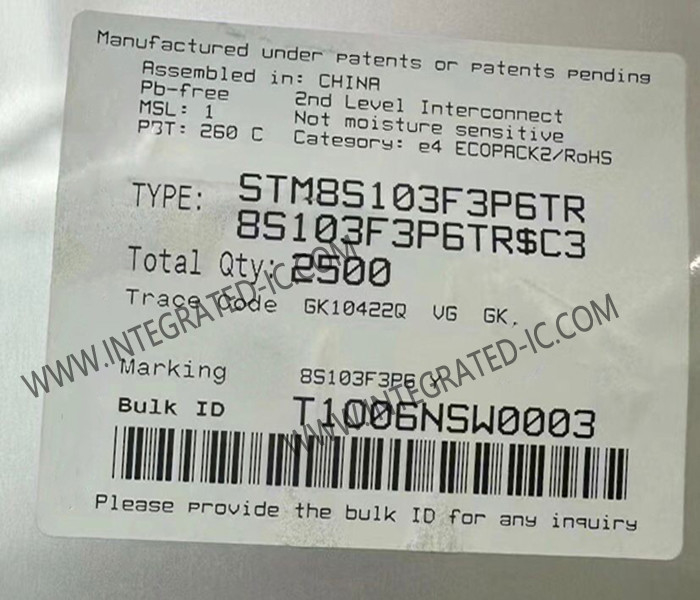

STM8S103F3P6TR وحدة التحكم الدقيقة MCU 16MHz خط الوصول الرئيسي 8-بيت MCU TSSOP-20
وصف المنتج من STM8S103F3P6TR
STM8S103F3P6TR هو خط الوصول الرئيسي 8-بيت ميكروسيطرة مع 8 كيلوبايت فلاش، 16 ميغاهرتز وحدة المعالجة المركزية، EEPROM المتكاملة
توفر وحدة التحكم الدقيقة لخط الوصول STM8S103F3P6TR 8-بيت 8 كيلوبايت من ذاكرة البرنامج الفلاش ، بالإضافة إلى EEPROM المتكاملة للبيانات الحقيقية.
يوفر STM8S103F3P6TR الفوائد التالية: الأداء والصمود وانخفاض تكلفة النظام.
STM8S103F3P6TR تضمن أداء الجهاز و صلابتها أساسات متطورة و أجهزة محيطية مصنوعة من أحدث التقنيات، وتردد ساعة 16 ميغا هرتز، و إدخالات / إخراجات قوية،كلاب مراقبة مستقلة مع مصدر ساعة منفصل، ونظام أمن الساعة.
STM8S103F3P6TR"تخفض تكلفة النظام بفضل EEPROM البيانات الحقيقية المتكاملة لمدة تصل إلى 300 k دورات الكتابة / الحذف ومستوى عال من تكامل النظام مع أوسيلاتورات الساعة الداخلية ،الكلب المراقب وإعادة تعيين البني.
مواصفات STM8S103F3P6TR
|
المعالج الأساسي
|
STM8
|
|
حجم النواة
|
8-بيت
|
|
السرعة
|
16 ميغاهرتز
|
|
الاتصال
|
I2C، IrDA، LINbus، SPI، UART/USART
|
|
الأجهزة الطرفية
|
الكشف/إعادة الإعداد البني، POR، PWM، WDT
|
|
عدد الإدخالات والخروج
|
16
|
|
حجم ذاكرة البرنامج
|
8 كيلوبايت (8 كيلوبايت × 8)
|
|
نوع ذاكرة البرنامج
|
(فلاش)
|
|
حجم EEPROM
|
640 × 8
|
|
حجم ذاكرة الوصول
|
1K × 8
|
|
الجهد - الطاقة (Vcc/Vdd)
|
2.95 فولت ~ 5.5 فولت
|
|
محولات البيانات
|
A/D 5x10b
|
|
نوع المذبذب
|
الداخلية
|
|
درجة حرارة العمل
|
-40°C ~ 85°C (TA)
|
|
نوع التثبيت
|
جبل السطح
|
|
حزمة أجهزة المورد
|
20-TSSOP
|
|
الحزمة / الحقيبة
|
20-TSSOP (0.173، 4.40mm العرض)
|
خصائص STM8S103F3P6TR
النواة
• 16 ميغاهرتز المتقدمة STM8 الأساس مع هارفارد الهندسة المعمارية والخط الأنابيب 3 مراحل
• مجموعة تعليمات موسعة
الذكريات
• ذاكرة البرنامج: 8 كيلوبايت فلاش؛ الاحتفاظ بالبيانات لمدة 20 سنة عند 55 درجة مئوية بعد 10 دورات
• ذاكرة البيانات: 640 بايت بيانات حقيقية EEPROM؛ الصمود 300 kcycle
• ذاكرة الوصول العشوائي: 1 كيلوبايت
إدارة الساعات وإعادة التعيين والإمدادات
• فولتاج تشغيل 2.95 إلى 5.5 فولت
• تحكم مرن بالساعة، 4 مصادر ساعة رئيسية
مذبذب الرنين الكريستالي منخفض الطاقة
إدخال ساعة خارجية
إضافة إلى ذلك، يجب أن يكون هناك إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إ
إضافة إلى ذلك ، يجب أن يكون هناك إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إ
• نظام أمان الساعة مع جهاز مراقبة الساعة
• إدارة الطاقة:
وضعات طاقة منخفضة (انتظار، توقف نشط، توقف)
- ساعات الطرفية التي يتم إيقاف تشغيلها بشكل فردي
• فعالة بشكل دائم، استهلاك طاقة منخفضة على وإعادة تعيين الطاقة
• جهاز تحكم في المقاطعة مع 32 مقاطعة
• ما يصل إلى 27 انقطاعًا خارجيًا على 6 متجهات
أجهزة توقيت
• مؤقت التحكم المتقدم: 16 بت، 4 قنوات CAPCOM، 3 مخرجات مكملة، إدخال وقت ميت ومزامنة مرنة
• مؤقت 16 بت للأغراض العامة ، مع 3 قنوات CAPCOM (IC ، OC أو PWM)
• مؤقت أساسي 8-بيت مع prescaler 8-بيت
• توقيت الاستيقاظ التلقائي
• أجهزة مراقبة النافذة و أجهزة مراقبة مستقلة
واجهات الاتصال
• UART مع خروج الساعة للعمل المتزامن، SmartCard، IrDA، وضع LIN الرئيسية
• واجهة SPI تصل إلى 8 Mbit/s
• واجهة I2C تصل إلى 400 كيلوبيت / ثانية
محولات التناظرية إلى الرقمية (ADC)
• 10-بيت، ± 1 LSB ADC مع ما يصل إلى 5 قنوات متعددة، وضع المسح والحراسة التناظرية
المعلومات
• ما يصل إلى 28 إدخالاً/إخراجاً على حزمة من 32 دبوساً بما في ذلك 21 مخرجًا للفوضة العالية
• تصميم إدخال / إخراج قوي للغاية ، مقاوم ضد حقن التيار
