تفاصيل المنتج:
|
| رقم الجزء: | UCC27201ADRMR | المنتج: | برامج تشغيل بوابة MOSFET |
|---|---|---|---|
| النوع: | الجانب العالي ، الجانب السفلي | تيار الخروج: | 3 أ |
| عدد السائقين: | 2 سائق | عدد المخرجات: | 2 الإخراج |
| إبراز: | UCC27201ADRMR,UCC27201ADRMR رقاقة الدوائر المتكاملة,VSON-8 سائقي نصف الجسر,UCC27201ADRMR Integrated Circuit Chip,VSON-8 Half-Bridge Drivers |
||

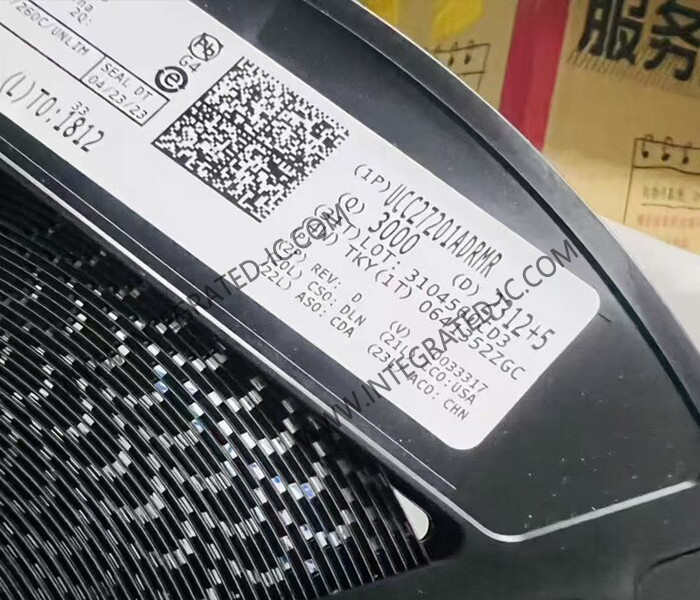

UCC27201ADRMR رقاقة الدوائر المتكاملة 120 فولت مدفعي البوابة VSON-8 مدفعي نصف الجسر
وصف المنتج من UCC27201ADRMR
UCC27201ADRMR هو 3A، 120 فولت نصف مدفع بوابة الجسر مع 8 فولت UVLO ومعالجة الجهد السلبي.
UCC27201ADRMR تتضمن برامج تشغيل MOSFET ذات القناة N عالية التردد ثنائي القيادة من 120 فولت ومشغل الجانب العالي / الجانب المنخفض مع مدخلات مستقلة لتحقيق أقصى قدر من مرونة التحكم.
مواصفات UCC27201ADRMR
|
التكوين المدفوع
|
نصف الجسر
|
|
نوع القناة
|
مستقلة
|
|
عدد السائقين
|
2
|
|
نوع البوابة
|
MOSFET القناة N
|
|
الجهد - الإمدادات
|
8 فولت ~ 17 فولت
|
|
الجهد المنطقي - VIL، VIH
|
0.8 فولت، 2.5 فولت
|
|
التيار - ذروة الإنتاج (المصدر، المغسلة)
|
3A، 3A
|
|
نوع الإدخال
|
غير عاكسة
|
|
الجهد الجانبي العالي - الحد الأقصى (شريط الحذاء)
|
120 فولت
|
|
وقت الارتفاع / السقوط (النوع)
|
8s، 7s
|
|
درجة حرارة العمل
|
-40°C ~ 140°C (TJ)
|
|
نوع التثبيت
|
جبل السطح
|
|
الحزمة / الحقيبة
|
8-VDFN منصة مكشوفة
|
|
حزمة أجهزة المورد
|
8-VSON (4x4)
|
خصائص UCC27201ADRMR
يدفع اثنين من قنوات N-MOSFETs في التكوين الجانب العالي والجانب المنخفض
التعامل مع الجهد السلبي على HS (18V)
أقصى فولتاج تشغيل 120 فولت
حد أقصى لجهد VDD 20 فولت
ثنائي bootstrap diode 0.65V VF، 0.65Ω RD على الشريحة
22ns وقت تأخير التكاثر
التيارات الخارجة المصدر 3A
وقت الارتفاع 8ns/7ns سقوط مع 1000pF الحمل
1ns تأخير مطابقة
قفل انخفاض الجهد للشاحن من الجانب العالي والمنخفض
محددة من 40°C إلى 150°C
تطبيقات UCC27201ADRMR
أجهزة تحسين الطاقة الشمسية و المحولات الدقيقة
إمدادات الطاقة للاتصالات والتجار
UPS عبر الإنترنت وخارج الإنترنت
أنظمة تخزين الطاقة
معدات اختبار البطارية
مخطط تطبيق مبسط لـ UCC27201ADRMR
