تفاصيل المنتج:
|
| رقم الجزء: | ISO7520CDWR | عدد القنوات:: | 2 قناة |
|---|---|---|---|
| الحزمة: | SOIC-16 | قطبية:: | أحادي الاتجاه |
| معدل البيانات:: | 1 ميجا بايت / ثانية | جهد العزل:: | 5000 فرمس |

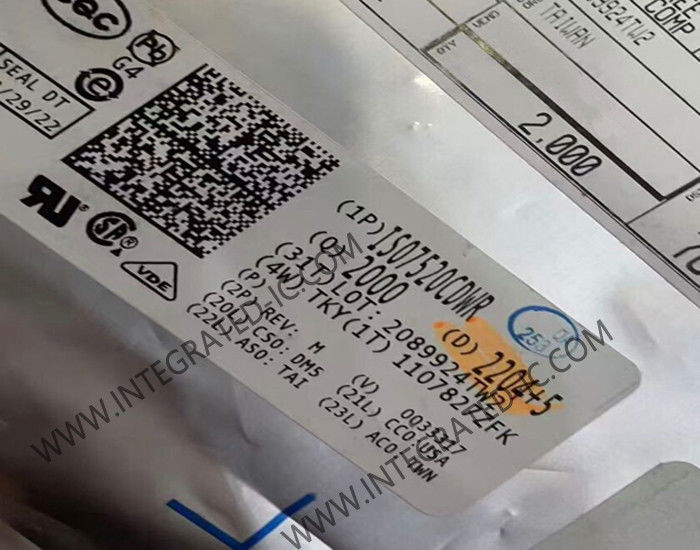

ISO7520CDWR رقاقة الدوائر المتكاملة عازلات رقمية مزدوجة القناة ذات الطاقة المنخفضة SOIC-16
وصف المنتج من ISO7520CDWR
توفر ISO7520CDWR عزلًا غالفانيًا يصل إلى 4243 VRMS لمدة دقيقة واحدة لكل UL و 6000 VPK لكل VDE.هذه الأجهزة هي أيضا معتمدة إلى 5000 VRMS العزل المعزز لكل معايير المعدات النهائية IEC 60950-1، IEC 61010-1 و IEC 60601-1. هذه العازلات الرقمية لديها قناتين معزولتين مع تكوينات قناة أحادية الاتجاه.كل قناة عزل لديها مدخل منطقي ومخرج بوفر منفصلة عن طريق أكسيد السيليكون (SiO2) حاجز العزلتستخدم مع مصادر الطاقة المعزولةهذه الأجهزة تمنع التيارات الضوضاء على حافلة البيانات أو الدوائر الأخرى من دخول الأرض المحلية والتداخل مع الدوائر الحساسة أو تدميرها. تحتوي الأجهزة على عتبات مدخلات TTL ويمكن أن تعمل من إمدادات 3.3 و 5 فولت. جميع المدخلات تتسامح مع 5 فولت عندما يتم توفيرها من إمدادات 3.3 فولت.
مواصفات ISO7520CDWR
|
|
1 Mb/s |
|
|
5000 Vrms |
|
|
الارتباط السعري |
|
|
5 فولت |
|
|
3.3 فولت |
|
|
3 mA |
|
|
9 ns |
|
|
-40 درجة مئوية |
|
|
+ 105 درجة |
|
قنوات الإرسال: |
القناة الثانية |
|
حساسة للرطوبة: |
نعم.. |
|
تشغيل التيار الكهربائي: |
3.3 فولت إلى 5 فولت |
|
Pd - تشتيت الطاقة: |
42 ميجاوات |
|
وزن الوحدة: |
547500 ملغ |
خصائص ISO7520CDWR
أعلى معدل إشارة: 1 Mbps
تأخير التكاثر أقل من 20 ثانية
استهلاك طاقة منخفض
درجة حرارة البيئة الكبيرة: من 40 إلى 105 درجة مئوية
50 كيلو فولت/ميكروسكيل مناعة عابرة نموذجية
يعمل من مستويات التزويد والمنطق من 3.3 فولت أو 5 فولت
3ترجمة مستوى.3-V و 5.0-V
السلامة والموافقات التنظيمية
6000 VPK العزل حسب DIN V VDE V 0884-10 و DIN EN 61010-1
4243 VRMS العزل لمدة دقيقة واحدة لكل UL 1577
إشعار CSA لقبول المكونات 5A ، IEC 60950-1 ، IEC 61010-1 ، و IEC 60601-1 معايير المعدات النهائية
عزل TUV 5000 VRMS حسب EN 60950-1 و EN 61010-1
شهادة CQC وفقًا لـ GB4943.1-2011
تطبيقات ISO7520CDWR
استبدال المربع البصري في:
الحافلات الميدانية الصناعية
المهنيين
ModBuses
حافلات بيانات DeviceNetTM
واجهات التحكم بالخدمة
التحكم بالمحرك
مصادر الطاقة
علب البطارية
