تفاصيل المنتج:
|
| رقم الجزء: | LM5109BMAX | التكوين مدفوعة: | نصف الجسر |
|---|---|---|---|
| عدد السائقين: | 2 | الجهد - الإمدادات: | 8 فولت ~ 14 فولت |
| التيار - ذروة الإخراج (المصدر ، المغسلة): | 1 أ ، 1 أ | الجهد الجانبي العالي - الحد الأقصى (التمهيد): | 108 خامسا |

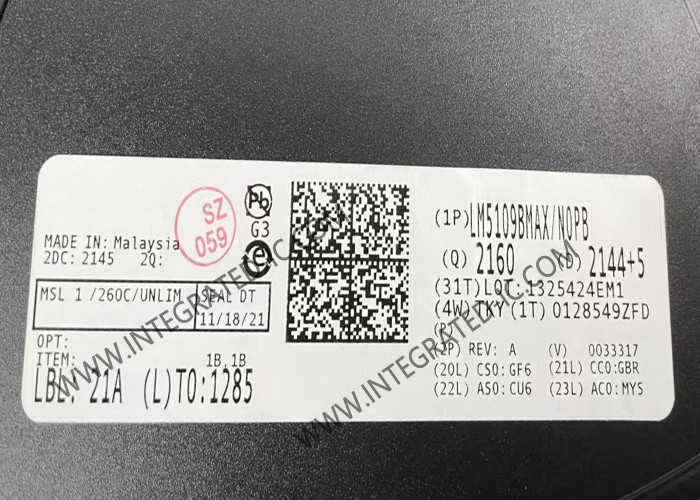

LM5109BMAX رقاقة الدوائر المتكاملة 1A ذروة نصف مدفع بوابة الجسر SOIC-8
وصف المنتج من LM5109BMAX
LM5109BMAX هو محرك بوابة عالية الجهد فعال من حيث التكلفة مصمم لتشغيل كل من MOSFETs القناة N من الجانب العالي والجانب المنخفض في تكوين مكافئ أو نصف جسر.محرك الجانب العالي العائم قادر على العمل مع الجهد السكك الحديدية تصل إلى 90 فولت.
LM5109BMAX" يتم التحكم في المخرجات بشكل مستقل باستخدام عتبات مدخلات TTL و CMOS متوافقة من حيث التكلفة.تكنولوجيا تحول المستوى القوية تعمل بسرعة عالية مع استهلاك طاقة منخفضة وتوفير انتقال مستوى نظيف من منطق مدخل التحكم إلى سائق البوابة العاليةيتم توفير قفل انخفاض الجهد على كل من السكك الحديدية الطاقة الجانب المنخفض والجانب العالي.
يتوفر LM5109BMAX في حزم SOIC 8-pin و WSON 8-pin المحسنة حراريًا.
مواصفات LM5109BMAX
| رقم الجزء: | LM5109BMAX |
| الجانب العالي، الجانب المنخفض | |
| SMD/SMT | |
| SOIC-Narrow-8 | |
| 2 السائق | |
| 2 الناتج | |
| 1 أ | |
| 8 فولت | |
| 14 فولت | |
| 15 ns | |
| 15 ns | |
| - 40 درجة مئوية | |
| + 125 درجة مئوية | |
| الحد الأقصى لفترة تأخير الإيقاف: | 2s |
| أقصى وقت تأخير التشغيل: | 2s |
| التيار التشغيلي: | 1.8 mA |
| نوع المنتج: | سائقي البوابات |
| تأخير الانتشار - أقصى: | 32 ثانية |
خصائص LM5109BMAX
يدفع كلا من الجانب العالي والجانب المنخفض N-قناة MOSFET
1-A ذروة التيار الخارجي (1.0-A المغسلة ومصدر 1.0-A)
المدخلات المتوافقة مع TTL المستقلة و CMOS
فولتاج إمدادات البوتستراب إلى 108 فولت DC
أوقات التكاثر السريعة (30 ثانية نموذجية)
يقود حمولة 1000-pF مع أوقات صعود وسقوط 15ns
مطابقة ممتازة لتأخير الانتشار (2ns نموذجية)
إغلاق الجهد المنخفض للسكك الحديدية
استهلاك طاقة منخفض
تطبيقات LM5109BMAX
محولات دفع سحب الاحتياطي الفيدرالي الحالية
محولات طاقة نصف و كاملة للجسر
محركات المحرك الصلبة
محولين للطاقة
مخطط كتلة مبسط من LM5109BMAX
