تفاصيل المنتج:
|
| رقم الجزء: | أدم 4224WCRWZ | جهد العزل: | 5 كيلو فولت في الدقيقة |
|---|---|---|---|
| Pd - تبديد القوة: | 2.77 واط | تيار الخروج: | 4 ا |
| تشغيل العرض الحالي: | 1.6 مللي أمبير | درجة حرارة العمل: | -40 درجة مئوية ~ 125 درجة مئوية |

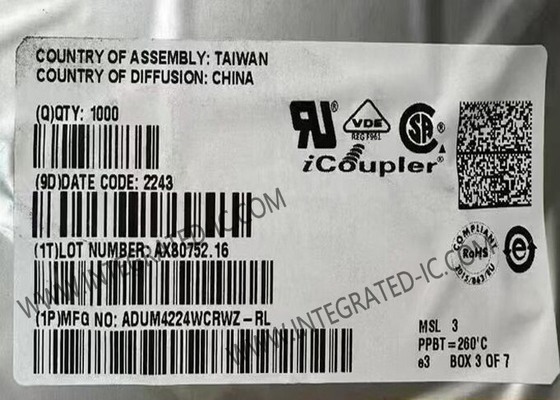

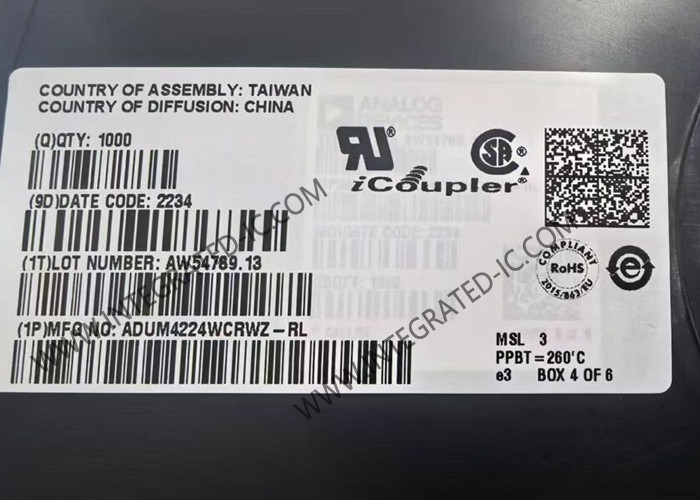

ADUM4224WCRWZ رقاقة الدائرة المتكاملة 5kVrms معزولة الدقة نصف الجسر مدفوعات البوابة
وصف المنتج من ADUM4224WCRWZ
ADUM4224WCRWZ هو 4A معزول، وساقات بوابة نصف الجسر التي تستخدم أجهزة Analog، Inc.، تقنية iCoupler® لتوفير مخرجات الجانب العالي والجانب المنخفض المستقلة ومعزولة.ADUM4224WCRWZ يوفر 5000 V عزل rms في الجسم الواسع، حزمة SOIC 16 رصاص.
يوفر عازل ADUM4224WCRWZ كل قناة معزولة مستقلة. يعمل مع مصدر مدخل يتراوح من 3.0 فولت إلى 5.5 فولت ، مما يوفر التوافق مع أنظمة الجهد المنخفض.
مواصفات ADUM4224WCRWZ
|
التكنولوجيا
|
الارتباط المغناطيسي
|
|
عدد القنوات
|
2
|
|
الجهد - العزل
|
5000Vrms
|
|
الحصانة العابرة في الوضع الشائع (دقيقة)
|
25kV/μs
|
|
تأخير الانتشار tpLH / tpHL (max)
|
54s، 54s
|
|
وقت الارتفاع / السقوط (النوع)
|
12n، 12n
|
|
التيار الحالي - ذروة الإنتاج
|
4A
|
|
الجهد - إمدادات الخروج
|
4.5 فولت ~ 18 فولت
|
|
الدرجة
|
السيارات
|
|
درجة حرارة العمل
|
-40°C ~ 125°C
|
|
نوع التثبيت
|
جبل السطح
|
|
الحزمة / الحقيبة
|
16-SOIC (0.295، 7.50mm العرض)
|
|
حزمة أجهزة المورد
|
16-SOIC
|
الخصائص من ADUM4224WCRWZ
4A ذروة التيار الخارجي
الجهد العامل:
الجانب العالي أو المنخفض بالنسبة للدخول: قمة 537 فولت
التشغيل عالية التردد: 1MHz كحد أقصى
3.3 فولت إلى 5 فولت منطق مدخل CMOS
4محرك الخروج من 5 فولت إلى 18 فولت
خصائص توقيت دقيقة:
59ns تأخير انتشار الحاجز والسائق
5ns أقصى تطابق بين القنوات
مستويات مدخلات CMOS المنطقية
مقاومة عابرة عالية في الوضع الشائع: > 25kV/μs
تحسين أداء ESD على مستوى النظام حسب IEC 61000-4-x
درجة حرارة التقاطع العالية: 125 درجة مئوية
الخروج القليل الافتراضي
تطبيقات ADUM4224WCRWZ
إمدادات الطاقة المتبادلة
محركات بوابة IGBT / MOSFET المعزولة
محولات صناعية
مكونات إلكترونية أخرى موجودة في المخزون
| رقم الجزء | الحزمة |
| STD20NF06LAG | TO-252 |
| STH310N10F7-6 | H2PAK-6 |
| STL26NM60N | PowerFLAT ((TM) 8x8 HV |
| STH410N4F7-6AG | H2PAK-6 |
| STO67N60DM6 | إلى القرن الثامن |
| STL210N4LF7AG | باورفلات 5x6 |
| STO36N60M6 | إلى القرن الثامن |
| SCTH100N65G2-7AG | H2PAK-7 |
| STH30N65DM6-7AG | H2PAK-7 |
| STL125N8F7AG | باورفلات 5x6 |
| STB36N60M6 | D2PAK |
| STHU47N60DM6AG | HU3PAK |
| STHU36N60DM6AG | HU3PAK |
| STB33N60DM2 | D2PAK |
| STD80N450K6 | TO-252 |
| STO33N60M6 | TO-LL HV |
| STB45N60DM2AG | D2PAK |
| STB33N60DM6 | D2PAK |
| STO67N60M6 | إلى القرن الثامن |
| STL33N60DM6 | باورفلات 8x8 HV |
| STO47N60M6 | إلى القرن الثامن |
| SCT060HU75G3AG | HU3PAK |
| STH60N099DM9-2AG | H2PAK-2 |
| TSB182IYST | مينيSO-8 |
| TSZ151ICT | SOT-323-5 |
| TSB624IYPT | 14-TSSOP |
| TSZ151IYCT | SOT-323-5 |
| TSB514IYPT | 14-TSSOP |
| LM2902BYPT | 14-TSSOP |
| TSL6002IST | مينيSO-8 |
