تفاصيل المنتج:
|
| رقم الجزء: | INA199C3RSWR | عدد القنوات:: | 1 قناة |
|---|---|---|---|
| الجنيه الإسترليني - كسب منتج النطاق الترددي:: | 14 كيلو هرتز | Vcm- جهد الوضع المشترك:: | 12 فولت |
| CMRR - نسبة رفض الوضع الشائع:: | 120 ديسيبل | Ib - تيار التحيز للإدخال:: | 28 ش |

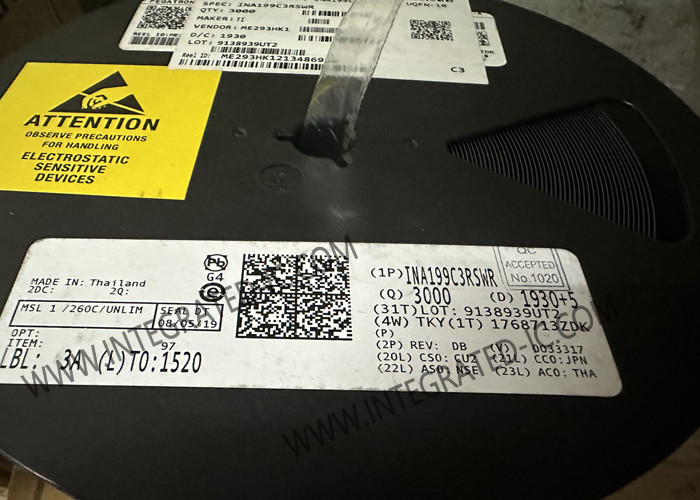

INA199C3RSWR رقاقة الدوائر المتكاملة 26V مكبر الحركة الحالية ثنائي الاتجاه
وصف المنتج من INA199C3RSWR
INA199C3RSWR، أجهزة مراقبة الجهد الخارجي، ومراقبة التيار (وتسمى أيضًا مكبرات الحساسة الحالية) تستخدم عادةً لحماية التيار الزائد، وقياس الدقة للتيار لتحسين النظام،أو في دوائر ردود الفعل المغلقةهذه السلسلة من الأجهزة يمكنها استشعار الانخفاضات عبر المقاومات الشنت في فولتات الوضع المشترك من 0.3 فولت إلى 26 فولت ، بغض النظر عن فولت التوريد. هناك ثلاثة مكاسب ثابتة متاحة: 50 فولت / فولت ، 100 فولت / فولت ،و 200 فولت/فولتإن التراجع المنخفض للهندسة المعمارية الصفرية يتيح استشعار التيار مع أقصى انخفاضات عبر الشنت منخفضة إلى 10 ميكرو فولت على نطاق كامل.
تعمل هذه الأجهزة من مصدر طاقة واحد من 2.7 فولت إلى 26 فولت ، وتستقطب ما يصل إلى 100 ميكرو أيه من تيار التزويد. يتم تحديد جميع الإصدارات من 40 درجة مئوية إلى 125 درجة مئوية ، وتقدم في حزم رقيقة UQFN-10.
مواصفات INA199C3RSWR
|
|
قناة 1 |
|
|
14 كيلو هرتز |
|
|
12 فولت |
|
|
120 ديسيبل |
|
|
28 وحدة واحدة |
|
|
5 يو فولت |
|
|
26 فولت |
|
|
2.7 فولت |
|
|
65 وحدة واحدة |
|
|
0.03 ٪ |
|
|
-40 درجة مئوية |
|
|
+ 125 درجة |
|
en - كثافة الضوضاء في الجهد الدخالي: |
25 nV/sqrt Hz |
|
الخصائص: |
ثنائي الاتجاهات، منخفضة الجانب قادرة |
|
المكاسب القائمة: |
200 فولت/فولت |
|
(إي أو إس) - تيار الدخول: |
20 nA |
|
SR - معدل السحب: |
400 mV/us |
|
وزن الوحدة: |
3700 ملغ |
خصائص INA199C3RSWR
نطاق واسع للأنماط الشائعة: من 0.3 فولت إلى 26 فولت
الجهد المنعطف: ± 150 ميكرو فولت (الحد الأقصى) (يتيح انخفاضات الشنت من 10 ميكرو فولت على نطاق كامل)
الدقة:
خطأ المكاسب (الحد الأقصى لدرجة الحرارة):
± 1% (النسخة C)
±1.5% (الإصدارات A و B)
0.5-μV/°C التبديل المتحرك (الحد الأقصى)
10-ppm/°C تحرك المكاسب (الحد الأقصى)
اختيار المكاسب:INA199x3: 200 V/V
التيار الصامت: 100 ميكرو أيه (الحد الأقصى)
الحزم: 10 دبوسات UQFN
تطبيقات INA199C3RSWR
أجهزة الحاسوب المحمولة
الهواتف الخلوية
أجهزة إرسال الشحن اللاسلكي المتوافقة مع Qi
معدات الاتصالات
إدارة الطاقة
شاحنات البطارية
