تفاصيل المنتج:
|
| رقم الجزء: | IR3550MTRPBF | النوع: | الجانب العالي ، الجانب السفلي |
|---|---|---|---|
| تيار الخروج: | 60 أ | أقصى تردد على مدار الساعة: | 1 ميغا هيرتز |
| الجهد الخارجي: | 250 mV إلى 3.3 V | درجة حرارة العمل: | -40 درجة مئوية ~ 125 درجة مئوية (TJ) |

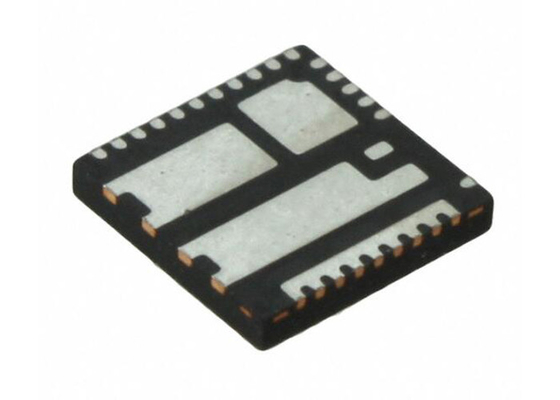

IR3550MTRPBF رقاقة الدوائر المتكاملة 60A PowIRstage المتكاملة PQFN-32 محركات البوابة
وصف المنتج من IR3550MTRPBF
IR3550MTRPBF المتكامل PowIRstage® هو مدفع بوابة الباك متزامن مع MOSFET التحكم و MOSFET متزامن مع ثنائي Schottky المتكامل.يتم تحسينها داخليا لتخطيط PCB، نقل الحرارة وتوقيت السائق / MOSFET. يسمح مزيج محرك البوابة المصمم خصيصًا و MOSFET بكفاءة أعلى عند الجهد الخارجي المنخفض المطلوب من وحدة المعالجة المركزية المتطورة ،تصاميم ذاكرة GPU و DDR.
مواصفات IR3550MTRPBF
|
السلسلة
|
PowIRstage®
|
|
تكوين الإخراج
|
نصف الجسر
|
|
التطبيقات
|
محولات الكمبيوتر المتزامن، منظمات الجهد
|
|
واجهة
|
PWM
|
|
نوع الحمولة
|
الحثية
|
|
التكنولوجيا
|
MOSFET الطاقة
|
|
التيار - الخروج / القناة
|
60A
|
|
التيار الحالي - ذروة الإنتاج
|
90A
|
|
الجهد - الإمدادات
|
4.5 فولت ~ 7 فولت
|
|
الجهد - الحمل
|
4.5 فولت ~ 15 فولت
|
|
درجة حرارة العمل
|
-40°C ~ 125°C (TJ)
|
|
الخصائص
|
دائرة البدء، محاكاة الديود، علم الحالة
|
|
حماية الخطأ
|
فوق درجة الحرارة، إطلاق النار من خلال، UVLO
|
|
نوع التثبيت
|
جبل السطح
|
|
الحزمة / الحقيبة
|
32-PowerVFQFN
|
|
حزمة أجهزة المورد
|
32-PQFN (6x6)
|
خصائص IR3550MTRPBF
الكفاءة القصوى تصل إلى 95% عند 1.2 فولت
محرك مدمج ، MOSFET التحكم ، MOSFET متزامن وديود Schottky
نطاق تشغيل الجهد الدخالي (VIN) يصل إلى 15 فولت
نطاق الجهد الخارجي من 0.25 فولت إلى Vcc-2.5 فولت ، أو إلى 5.5 فولت إذا لم يتم استخدام مكبر الحركة الداخلية
قدرة التيار الخارجي من 60A DC
تشغيل حتى 1.0MHz
مكبر الحساسة التيارية المتكاملة
VCC تحت إغلاق الجهد
العلامة الحرارية
الدعم المؤقت للحمّل بواسطة جسم الكبح®
وضع الكفاءة العالية للديود-إيموليشن
متوافق مع منطق PWM 3.3V و VCC متسامح
متوافق مع Intel DrMOS V40
بصمة PCB متوافقة مع IR3551 و IR3553
تبريد فعال من جانبين
حزمة PQFN صغيرة 6 ملم × 6 ملم × 0.9 ملم
حزمة متوافقة مع RoHS خالية من الرصاص
تطبيقات IR3550MTRPBF
منظمات الجهد لـ CPUs و GPUs و DDR memory arrays
محولات التيار المباشر إلى التيار المباشر ذات التوجه المنخفض
دائرة التطبيق الأساسية من IR3550MTRPBF
