تفاصيل المنتج:
|
| رقم الجزء: | TPS61150ADRCT | مساهمة الجهد:: | 2.5 فولت إلى 6 فولت |
|---|---|---|---|
| جهد الإدخال - الحد الأقصى:: | 6 فولت | جهد الإدخال - الحد الأدنى:: | 2.5 فولت |
| تيار إخراج منخفض المستوى:: | 34 مللي أمبير | تردد التشغيل:: | 1.2 ميغا هيرتز |

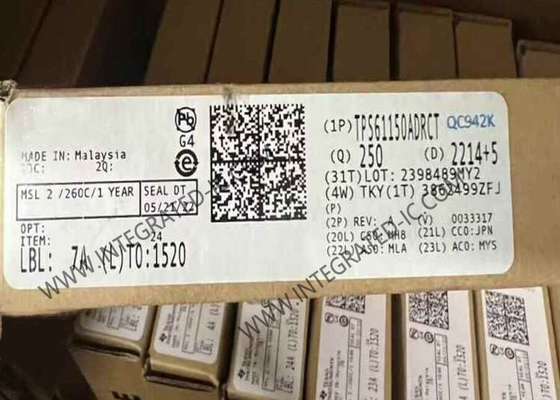

TPS61150ADRCT رقاقة الدائرة المتكاملة مزدوجة الإخراج تعزيز WLED سائق باستخدام محفز واحد
وصف المنتج من TPS61150ADRCT
TPS61150ADRCT هو محول تعزيز عالية التردد مع مخرجين للتيار المنظم لدفع WLEDs. يمكن برمجة كل مخرج للتيار بشكل فردي من خلال المقاومات الخارجية.هناك دبوس اختيار مخصص لكل مخرج، بحيث يمكن تشغيل المخرجين بشكل منفصل أو في وقت واحد. يمكن تقليل تيار الإخراج بواسطة إشارة تعديل عرض النبض (PWM) على الدبابيس المختارة أو الجهد التناظري على دبوس ISET.جهاز التحكم في الزيادة يعمل عند 1تردد التبديل الثابت في 2 ميه هرتز للحد من موجة الإخراج وتجنب الضوضاء السمعية المرتبطة بتحكم PFM.
مواصفات TPS61150ADRCT
|
الخصائص: |
مفتاح متكامل |
|
الجهد المدخل: |
2.5 فولت إلى 6 فولت |
|
الجهد المدخل - أقصى: |
6 فولت |
|
الجهد المدخل - دقيقة: |
2.5 فولت |
|
التيار الخارجي منخفض المستوى |
34 mA |
|
درجة حرارة العمل القصوى: |
+ 85 C |
|
الحد الأدنى لدرجة حرارة العمل: |
-40 درجة مئوية |
|
عدد القنوات: |
القناة الثانية |
|
عدد المخرجات: |
2 الناتج |
|
تردد العمل: |
1.2 ميغاهرتز |
|
تيار الخروج: |
700 mA |
|
الجهد الخارجي: |
27 فولت |
|
Pd - تشتيت الطاقة: |
370 ميجاوات |
|
وزن الوحدة: |
26.100 ملغ |
خصائص TPS61150ADRCT
2.5 فولت إلى 6 فولت نطاق الجهد المدخل
0.7أ مفتاح متكامل
ثنائي الطاقة المدمج
1.2MHz تردد PWM ثابت
التيار الخارجي القابل للبرمجة بشكل فردي
العزل بين المدخلات والمخرجات
بداية ناعمة مدمجة
حماية 27 فولت من الإفراط
3٪ عند 15mA مطابقة بين سلسلتين من التيار ، تحسين من TPS61150 / 1
كفاءة تصل إلى 83%
ما يصل إلى 30kHz PWM تردد الضباب
متوفرة في 10 دبوس، 3 × 3 مم حزمة QFN
تطبيقات TPS61150ADRCT
ما يصل إلى 14 سائق WLED لعامل شكل الوسائط
الضوء الخلفي للشاشة الرئيسية والجزئية في هواتف القشرة القشرية
الضوء الخلفي للشاشة والمفاتيح في المعدات المحمولة
