تفاصيل المنتج:
|
| رقم الجزء: | TPS92601BQPWPRQ1 | الطوبولوجيا: | Flyback ، sebic ، STEP-UP (Boost) |
|---|---|---|---|
| عدد المخرجات: | 2 | الجهد - الإخراج: | 4 فولت ~ 75 فولت |
| التيار - الإخراج / القناة: | 1.5أ | التكرار: | 100 كيلو هرتز ~ 600 كيلو هرتز |

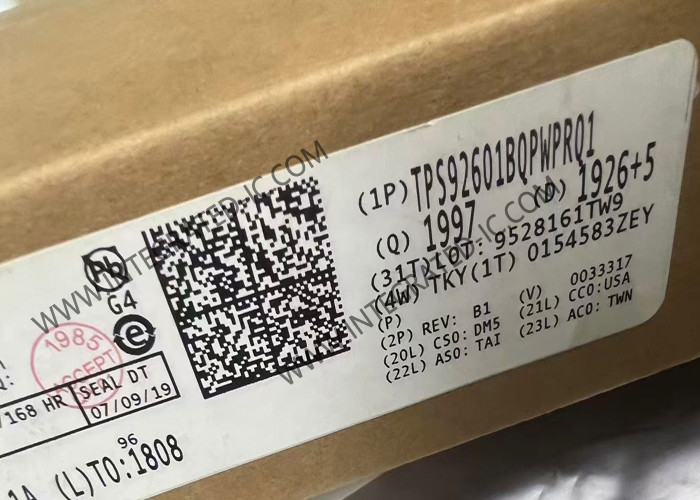

TPS92601BQPWPRQ1 رقاقة الدوائر المتكاملة 1.5A مضخة مصابيح الأمامية للسيارات LED HTSSOP-20
وصف المنتج من TPS92601BQPWPRQ1
TPS92601BQPWPRQ1 هو محرك LED عالي التيار الجانبي مزدوج القنوات. مع الحماية الكاملة والتشخيص ، هذه العائلة من الأجهزة مخصصة وملائمة بشكل مثالي للإضاءة الأمامية للسيارات.قاعدة كل سائق مستقل هو جهاز تحكم الزيادة في حالة الذروةكل وحدة تحكم لديها حلقات ردود فعل مستقلة ، حلقة ردود فعل تواريخي مع منحرف استشعار التيار في الجانب العالي وحلقة ردود فعل فولتاجي مع شبكة مقسم المقاومة الخارجية.
مواصفات TPS92601BQPWPRQ1
| رقم الجزء: | TPS92601BQPWPRQ1 |
| الخصائص: | التيار المستمر، الجهد المستمر |
| الجهد المدخل: | 4 فولت إلى 40 فولت |
| الجهد المدخل - أقصى: | 40 فولت |
| الجهد المدخل - دقيقة: | 4 فولت |
| درجة حرارة العمل القصوى: | + 125 درجة مئوية |
| الحد الأدنى لدرجة حرارة العمل: | - 40 درجة مئوية |
| أسلوب التثبيت: | SMD/SMT |
| عدد القنوات: | القناة الثانية |
| عدد المخرجات: | 2 الناتج |
| تردد العمل: | من 100 إلى 600 كيلو هرتز |
| تيار الخروج: | 1.5 أ |
| الجهد الخارجي: | 4 فولت إلى 75 فولت |
| العبوة / الحقيبه: | HTSSOP-20 |
| نوع المنتج: | محركات إضاءة LED |
خصائص TPS92601BQPWPRQ1
فولتاج المدخل: 4 فولت 40 فولت (45 فولت Abs.
فولتاج الخروج: 4 فولت 75 فولت (80 فولت Abs. Max.)
جهاز تحكم الحركة الحالية ذات التردد الثابت مع تعويض المنحدر المدمج
حلقتين للتحكم، مخرجات ثابتة للتيار ومخرجات ثابتة للجهد من كل قناة
الشعور بالتيار الواسع:
150-mV أو 300-mV الشعور بالجهد (خيار EEPROM)
إزاحة ± 6-mV (تحقيق دقة توصل إلى 4٪ أو 2٪ من التيار LED)
حس الجهد الخارجي، مرجع الجهد الداخلي: 2.2 فولت ± 5٪
محرك NMOS-FET متكامل منخفض الجانب: ذروة التيار القيادي للبوابة النوع 0.7 A
مزامنة التردد
كل من PWM الضبابية والضبابية التناظرية
التشخيص:
التيار الجانبي العالي (التيار LED) متاح كمخرجات تناظرية
الكشف عن المصابيح المفتوحة و القصيرة إلى GND
حماية الإخراج القصير
القفل الداخلي لخفض الجهد والإفراط
تطبيقات TPS92601BQPWPRQ1
محرك لضوء السيارة
تطبيقات LED عالية السطوع
