تفاصيل المنتج:
|
| رقم الجزء: | BTN7975B | الحزمة: | PG-TO263-7-1 |
|---|---|---|---|
| مستوى التقادم الحالي: | 50 أ | العملية: | 28 فولت |

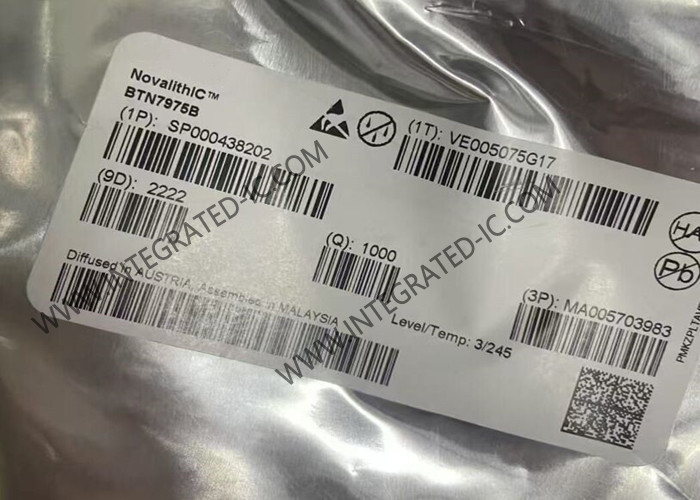

BTN7975B رقاقة الدوائر المتكاملة التيار العالي المتكامل PN نصف الجسر المحرك
وصف المنتج من BTN7975B
BTN7975B هو نصف جسر متكامل للتيار العالي لتطبيقات المحرك.هو جزء من عائلة NovalithICTM التي تحتوي على MOSFET P-قناة واحدة من الجانب العلوي و MOSFET n-قناة واحدة من الجانب السفلي مع IC مدمج في حزمة واحدةبسبب مفتاح القناة العالية يتم القضاء على الحاجة إلى مضخة الشحن وبالتالي تقليل EMI.يسهل التواصل مع وحدة التحكم الدقيقة من خلال وحدة التحكم المركزية المتكاملة للشاحن التي تحتوي على مدخلات مستوى المنطق، تشخيص مع علامة الحالة، تعديل معدل قتل، وتوليد الوقت الميت والحماية من ارتفاع درجة الحرارة، والإفراط في الجهد، والانخفاض في الجهد، والارتفاع في التيار الحالي والدائرة القصيرة.
BTN7975B يوفر حلًا محسّنًا من حيث التكلفة لمحركات محركات PWM عالية التيار المحمية مع استهلاك مساحة المنصة المنخفضة جدًا.
خصائص BTN7975B
مقاومة المسار إلى الحد الأقصى30.5 m92 @ 150.C (عادة 16 mQ @ 25 °C)
الجانب العلوي: ما يصل إلى 12.8 mQ @ 150 °C (عادة 7 mQ @ 25 °C)
الجانب السفلي: أقصى17.7mQ@150°C ((عادة 9mQ@25°C)
التيار الهادئ المنخفض من النوع 7 puA @ 25 °C
قدرة PWM تصل إلى 25 كيلو هرتز جنبا إلى جنب مع التشغيل الحر
الحد من التيار الحالي في الوضع المتحرك لتخفيض استنزاف الطاقة في التيار الزائد
مستوى الحد من التيار الحالي 50 A min. I 70 A typ. (الجانب السفلي)
تشخيص إشارة الحالة
زيادة درجة الحرارة إغلاق مع سلوك القفل
إغلاق التوتر
إيقاف التيار الكهربائي المنخفض
دائرة السائق مع مدخلات مستوى المنطق
معدلات التكاليف القابلة للتعديل لـ EMI المُحسّنة
العمل حتى 28 فولت
المنتج الأخضر (متوافق مع RoHS)
AEC مؤهل
