تفاصيل المنتج:
|
| رقم الجزء: | TLD2314EL | عدد المخرجات: | 3 |
|---|---|---|---|
| الجهد - الإخراج: | 40 فولت | التيار - الإخراج / القناة: | 120 مللي أمبير |
| الجهد - العرض (الحد الأقصى): | 40 فولت | درجة حرارة العمل: | -40 درجة مئوية ~ 150 درجة مئوية (TJ) |

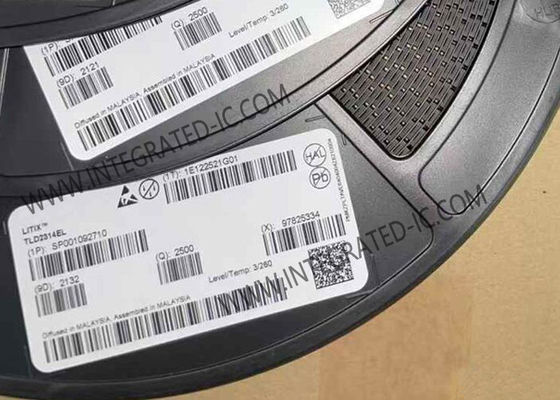

TLD2314EL رقاقة الدائرة المتكاملة LITIXTM أساسي شاشة التحكم العالية الجانبية IC 120mA LED Driver IC
وصف المنتج من TLD2314EL
TLD2314EL هي LITIX TM Basic ثلاث قنوات عالية القيادة الجانبية IC مع مراحل الخروج المتكاملة.
تم تصميم TLD2314EL للتحكم في مصابيح LED ذات التيار يصل إلى 120 mA. في تطبيقات السيارات النموذجية ، فإن الجهاز قادر على تشغيل أي 3 مصابيح LED حمراء لكل سلسلة (مجموع 9 مصابيح LED) مع التيار يصل إلى 60mA,والذي يقتصر على جوانب التبريد الحراري. يتم التحكم في التيار الخارجي بشكل مستقل عملياً عن تغيرات التحميل وجهد الإمداد.
مواصفات TLD2314EL
| رقم الجزء: | TLD2314EL |
| الخصائص: | تحكم PWM |
| الطول: | 1.7 ملم |
| الجهد المدخل: | 5.5 فولت إلى 40 فولت |
| الجهد المدخل - أقصى: | 40 فولت |
| الجهد المدخل - دقيقة: | 5.5 فولت |
| الطول: | 4.9 ملم |
| درجة حرارة العمل القصوى: | + 150 °C |
| الحد الأدنى لدرجة حرارة العمل: | - 40 درجة مئوية |
| أسلوب التثبيت: | SMD/SMT |
| عدد القنوات: | القناة الثالثة |
| عدد المخرجات: | 3 الناتج |
| تيار الخروج: | 120 mA |
| الجهد الخارجي: | 40 فولت |
| العبوة / الحقيبه: | الـ SSOP-14 |
| نوع المنتج: | محركات إضاءة LED |
خصائص TLD2314EL
جهاز قناة 3 مع مراحل خروجا متكاملة (مصادر التيار) ، ومُحسّنة لتشغيل مصابيح LED
التيار الخارجي حتى 120mA لكل قناة
استهلاك التيار المنخفض في وضع النوم
تدعم عملية PWM عبر VS-pin
التيار الخارجي قابل للتعديل عبر المقاومة الخارجية منخفضة الطاقة وإمكانية توصيل المقاومة PTC للحماية LED خلال الظروف فوق درجة الحرارة
حماية القطبية العكسية
الحماية من الإفراط
الكشف عن انخفاض الجهد
الحمل المفتوح والدائرة المختصرة لتشخيص GND
نطاق حرارة واسع: -40 °C < Tj < 150 °C
حزمة PG-SSOP14 مع خليط الحرارة المعرض
تطبيقات TLD2314EL
مجموعة أدوات السيارات
وحدة تحكم السقف مع التحكم في الضوء الداخلي والبيئي
