تفاصيل المنتج:
|
| رقم الجزء: | AMC1200BDUBR | عدد القنوات:: | 1 قناة |
|---|---|---|---|
| جهد العزل:: | 4250 فولت | نوع العزل:: | كلف |
| عرض النطاق الترددي 3 ديسيبل:: | 100 كيلو هرتز | CMRR - نسبة رفض الوضع الشائع:: | 108 ديسيبل |

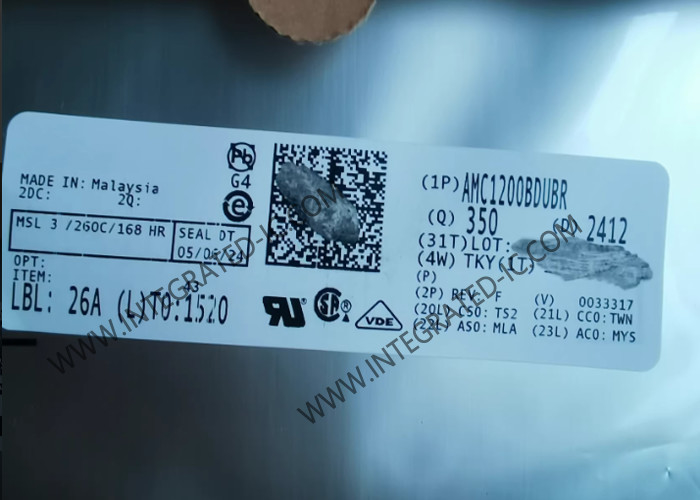

AMC1200BDUBR مكبر الحزام المتكامل رقاقة الدقة العزل التفاضلي بالكامل
وصف المنتج من AMC1200BDUBR
AMC1200BDUBR هي مكبرات معزولة دقة مع مخرج منفصل عن دوائر المدخلات بواسطة حاجز ثاني أكسيد السيليكون (SiO2) الذي يقاوم بشكل كبير التداخل المغناطيسي.تم اعتماد هذا الحاجز لتوفير عزل غالفاني يصل إلى 4250 VPEAK (AMC1200B) أو 4000 VPEAK (AMC1200) وفقًا لـ UL1577 و VDE V 0884-10تستخدم مع مصادر الطاقة المعزولةهذه الأجهزة تمنع التيارات الضوضاء على خط الجهد المشترك عال من الدخول إلى الأرض المحلية والتدخل في الدوائر الحساسة أو التلف.
مواصفات AMC1200BDUBR
|
|
قناة 1 |
|
|
4250 Vrms |
|
|
غالفاني |
|
|
100 كيلو هرتز |
|
|
108 ديسيبل |
|
|
200 يو فولت |
|
|
5.5 فولت |
|
|
2.7 فولت، 4.5 فولت |
|
|
5.4 mA |
|
|
-40 درجة مئوية |
|
|
+ 105 درجة |
|
خطأ الوصول: |
0075 ٪ |
|
المكاسب القائمة: |
8 V/V |
|
نطاق الجهد المدخل - أقصى: |
+/- 320 mV |
|
حساسة للرطوبة: |
نعم.. |
|
تشغيل التيار الكهربائي: |
2.7 فولت إلى 5.5 فولت |
|
تيار الخروج لكل قناة: |
20 مآ |
|
نوع الإخراج: |
التفاضل |
|
Pd - تشتيت الطاقة: |
44 ميغاوات |
|
PSRR - نسبة رفض إمدادات الطاقة: |
61 ديسيبل |
|
وزن الوحدة: |
851 ملغ |
خصائص AMC1200BDUBR
± 250-mV نطاق الجهد الدخالي الأمثل لمقاومة الشنت
غير خطية منخفضة جداً: 0.075% أقصى 5 فولت
خطأ التراجع المنخفض: 1.5 mV أقصى
ضوضاء منخفضة: 3.1 mVRMS نموذجي
تيار إمداد جانب عالي منخفض:
8 mA أقصى عند 5 فولت
عرض النطاق الترددي للدخول: 60 كيلو هرتز على الأقل
المكاسب الثابتة: 8 (0.5% دقة)
نسبة رفض الحالة الشائعة العالية: 108 ديسيبل
3.3-ف عملية على الجانب المنخفض
العزل الغالفاني المعتمد:
الموافقة على UL1577 و VDE V 0884-10
فولتاج العزل: 4250 VPEAK (AMC1200B)
الجهد العامل: 1200 VPEAK
الحصانة العابرة: 10 كيلو فولت/μs على الأقل
العمر النموذجي لمدة 10 سنوات عند الجهد العامل المسمّى (انظر تقرير التطبيق SLLA197)
محددة بالكامل على نطاق درجة الحرارة الصناعية الموسعة
تطبيقات AMC1200BDUBR
استشعار التيار الحالي القائم على المقاومة الشونتية في:
التحكم بالمحرك
الطاقة الخضراء
محولات التردد
إمدادات الطاقة غير المتقطعة
