تفاصيل المنتج:
|
| رقم الجزء: | HVDA541QDRQ1 | معدل البيانات:: | 1 ميجا بايت / ثانية |
|---|---|---|---|
| عدد السائقين:: | 1 سائق | عدد المستقبلات:: | 1 ريسيفر |
| جهد العرض - الحد الأدنى:: | 4.68 فولت | جهد العرض - الحد الأقصى:: | 5.33 فولت |

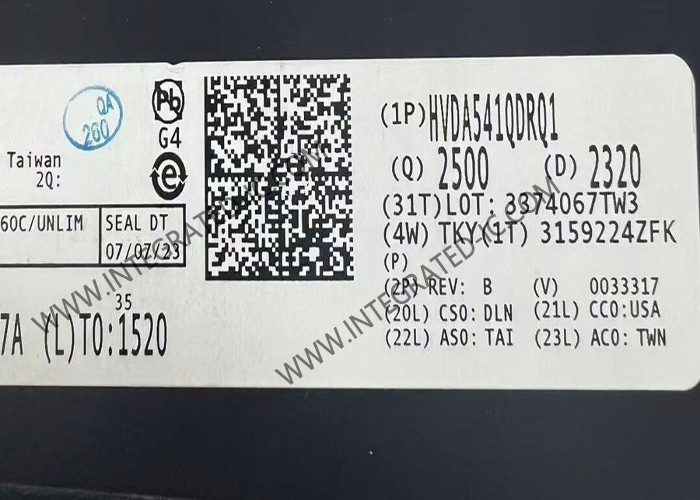

HVDA541QDRQ1 رقاقة الدوائر المتكاملة الكتالوج السيارات 5V CAN Transceiver SOIC-8
وصف المنتج HVDA541QDRQ1
HVDA541QDRQ1 is designed and qualified for use in automotive applications and meets or exceeds the specifications of the ISO 11898 High Speed CAN (Controller Area Network) Physical Layer standard (transceiver).
مواصفات HVDA541QDRQ1
|
|
1 Mb/s |
|
|
1 السائق |
|
|
1 المستقبل |
|
|
4.68 فولت |
|
|
5.33 فولت |
|
|
-40 درجة مئوية |
|
|
+ 125 درجة |
|
|
50 mA |
|
|
12 كيلو فولت |
|
تشغيل التيار الكهربائي: |
4.68 فولت إلى 5.33 فولت |
|
وزن الوحدة: |
80 ملغ |
خصائص HVDA541QDRQ1
مؤهلة لتطبيقات السيارات
AEC-Q100 مؤهل مع النتائج التالية:
درجة حرارة الجهاز: ¥40°C إلى 125°C
تصنيف جهاز HBM ESD المستوى 3A
مستوى تصنيف أجهزة CDM ESD C6
مستوى تصنيف الجهاز MM ESD M4
تلبي أو تتجاوز متطلبات ISO 11898-2 و ISO 11898-5
تحافظ على الامتثال لـ GIFT/ICT
حماية ESD تصل إلى ± 12 كيلو فولت (نموذج الجسم البشري) على دبوس الحافلات
تعديل مستوى الجهد الإدخالي / الخارجي
SN65HVDA54x: نطاق التوتر الإدخالي / الخارجي القابل للتكيف (VIO) من 3 فولت إلى 5.33 فولت
SN65HVDA54x-5: نسخة جهاز VCC 5 فولت
أنماط العمل:
الوضع الطبيعي: جميع الأجهزة
وضع الاستعداد منخفضة الطاقة (ليس هناك حاجة إلى VCC ، فقط إمدادات VIO مطلوبة لتوفير طاقة النظام)
SN65HVDA540: لا تستيقظ
SN65HVDA541: RXD طلب الاستيقاظ
الوضع الصامت: HVDA542
الامتثال الكهرومغناطيسي العالي (EMC)
الحماية
الحماية من انخفاض الجهد على VIO و VCC
حماية الحافلات من 27 فولت إلى 40 فولت
TXD وقت انتهاء الدولة المهيمنة
طلب الاستيقاظ RXD قفل على حافلة CAN عالقة خطأ مهيمن (HVDA541)
حماية الإيقاف الحراري
تشغيل / إغلاق الحافلة الخالية من العيوب
معوقة دخول الحافلة العالية عندما تكون بدون طاقة (بدون حمولة الحافلة)
تطبيقات HVDA541QDRQ1
SAE J2284 CAN عالية السرعة لتطبيقات السيارات
واجهة حافلة البيانات القياسية SAE J1939
GMW3122 سلك ثنائي CAN الطبقة الفيزيائية
واجهة حركة البيانات القياسية ISO 11783
واجهة حافلة البيانات القياسية NMEA 2000
