تفاصيل المنتج:
|
| رقم الجزء: | ACS711KEXLT-30AU | عرض النطاق: | 100 كيلو هرتز |
|---|---|---|---|
| Current - Sensing: | 30A | Sensitivity: | 90mV/A |
| Voltage - Supply: | 3V ~ 5.5V | التيار - الإمدادات (بالأقصى): | 5.5 مللي أمبير |

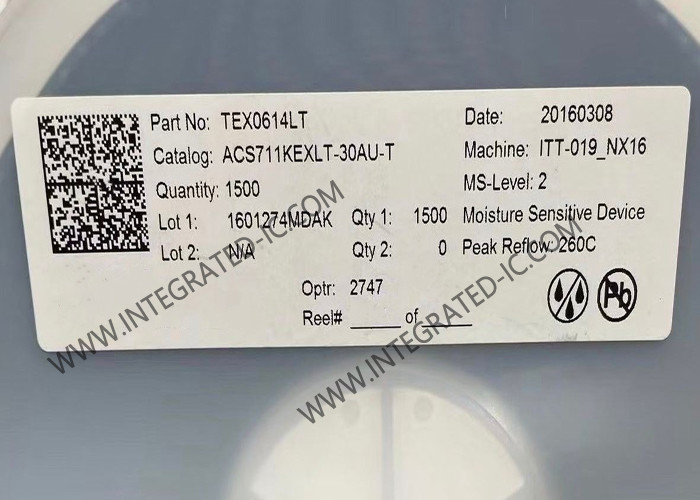

ACS711KEXLT-30AU جهاز استشعار IC 30A تأثير هال جهاز استشعار تيار خطي QFN12
وصف المنتج من ACS711KEXLT-30AU
ACS711KEXLT-30AU هو جهاز استشعار التيار الخطي التأثير Hall-Effect مع مخرج خطأ التيار الزائد لتطبيقات العزل < 100 فولت.
ACS711KEXLT-30AU يتكون من دائرة مستشعر هال خطية مع مسار توصيل النحاس يقع بالقرب من سطح القالب.التيار المطبق الذي يتدفق من خلال مسار توصيل النحاس هذا يولد مجالا مغناطيسيا يتم استشعارها من قبل هول IC المتكاملة وتحويلها إلى جهد متناسبيتم تحسين دقة الجهاز من خلال قرب الإشارة المغناطيسية من محول هال.
مواصفات ACS711KEXLT-30AU
|
للقياس
|
AC/DC
|
|
نوع جهاز الاستشعار
|
تأثير هال
|
|
التيار - الإستشعار
|
30A
|
|
عدد القنوات
|
1
|
|
الناتج
|
معدل القياس، الجهد
|
|
الحساسية
|
90mV/A
|
|
التكرار
|
DC ~ 100kHz
|
|
خطية
|
± 1%
|
|
الدقة
|
± 5%
|
|
الجهد - الإمدادات
|
3 فولت ~ 5.5 فولت
|
|
وقت الاستجابة
|
4.6μs
|
|
التيار - الإمدادات (بالأقصى)
|
5.5mA
|
|
درجة حرارة العمل
|
-40°C ~ 125°C
|
|
الاستقطاب
|
واحد الاتجاه
|
|
نوع التثبيت
|
جبل السطح
|
|
الحزمة / الحقيبة
|
12-PowerWFQFN
|
|
حزمة أجهزة المورد
|
12-QFN (3x3)
|
خصائص ACS711KEXLT-30AU
لا حاجة لمقاومة الحساسة الخارجية؛ حل حزمة واحدة
انخفاض خسارة الطاقة: 0.6 مΩ مقاومة الموصل الداخلية
الكشف الاقتصادي عن التيارات المنخفضة والعالية
الجهد الخارجي متناسب مع التيار المتردد أو المتردد
- ± 15.5 A و ± 31 A نطاقات الاستشعار على نطاق كامل
الزيادة في التيار الخطأ رحلات والقفل عند 100٪ من التيار الكامل
مسار الإشارة التناظرية منخفضة الضوضاء
عرض النطاق الترددي 100 كيلو هرتز
حزم SOIC8 و QFN ذات البصمة الصغيرة والسيطرة المنخفضة
3.0 إلى 5.5 فولت ، تشغيل طاقة واحدة
درع كهربائي ثابت متكامل لثبات الإخراج
مصنعة للدقة
التوتر المضطرب الخارجي المستقر للغاية
الهستيريسيس المغناطيسي الصفر
الخروج النسبي من الجهد التغذوي
تطبيقات ACS711KEXLT-30AU
إدارة الحمل في المحولات الشمسية
البطارية والشحن في الحركة الشخصية
اكتشاف الدائرة القصيرة والقوة الزائدة في الصوت
تحكم المحرك والضخة في السلع البيضاء
مراقبة إمدادات الطاقة العامة
