تفاصيل المنتج:
|
| رقم الجزء: | TLS820F0EL | تكوين الإخراج: | إيجابية |
|---|---|---|---|
| نوع الإخراج: | مُثَبَّت | عدد المنظمين: | 1 |
| الجهد - المدخل (ماكس): | 40 فولت | الجهد - الخروج (دقيقة / ثابتة): | 3.3 فولت |
| إبراز: | TLS820F0EL,رقاقة الدوائر المتكاملة TLS820F0EL,منظم التوتر الخطي المنخفض,TLS820F0EL Integrated Circuit Chip,Low Dropout Linear Voltage Regulator |
||

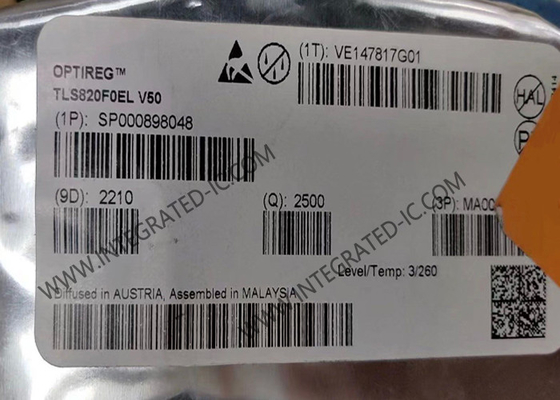

TLS820F0EL رقاقة الدوائر المتكاملة عالية الأداء المنظم الجهد الخطي منخفض الانقطاع لتزويد 5 فولت
وصف المنتج من TLS820F0EL
TLS820F0EL هو منظم فولتاج خطي عالي الأداء منخفض جداً لتزويد 5 فولت في حزمة PG-SSOP-14.
مع نطاق فولتاج الدخول من 3 فولت إلى 40 فولت ونطاق هدوء منخفض جداً من 40 ميكرو أيه فقط،هذه المنظمات مناسبة تماما للسيارات أو أي أنظمة إمدادات أخرى متصلة بالبطارية بشكل دائمتوفر TLS820F0 V50 دقة فولتاج الخروج بنسبة 2٪ وحد أقصى للتيار الخارجي يصل إلى 200 mA.
يجمع مفهوم الحلقة الجديد بين التنظيم السريع والاستقرار الجيد جدًا بينما يتطلب مكثفًا سيراميكيًا واحدًا صغيرًا بقوة 1 ميكرو فرت في الإخراج.عند التيارات أقل من 100 mA الجهاز سيكون لديه منخفضة جدا عادة فولتاج انخفاض من 70 mV فقطيبدأ النطاق التشغيلي بالفعل عند فولتات المدخلات من 3 فولت فقط (منطاق التشغيل الموسع).هذا يجعل TLS820F0 V50 مناسبة أيضا لتزويد أنظمة السيارات التي تحتاج إلى العمل أثناء حالة التشغيل.
يتم إشراف الجهد الخارجي من خلال ميزة إعادة التشغيل، بما في ذلك إعادة التشغيل تحت الجهد، وإعادة التشغيل المتأخر عند تشغيل الكهرباء وعتبة إعادة التشغيل المنخفضة القابلة للتعديل.يتم دمج دائرة مراقبة مع توقيتات مرنة لمراقبة تشغيل جهاز التحكم الصغيريتم تنفيذ الحد من التيار الخارجي وإيقاف الحرارة المفرطة لحماية الجهاز من الضرر الفوري.
مواصفات TLS820F0EL
|
تكوين الإخراج
|
إيجابية
|
|
نوع الإخراج
|
ثابتة
|
|
عدد المنظمين
|
1
|
|
الجهد - المدخل (ماكس)
|
40 فولت
|
|
الجهد - الخروج (دقيقة / ثابتة)
|
3.3 فولت
|
|
انقطاع الجهد (حد أقصى)
|
0.35 فولت @ 200mA
|
|
التيار - الناتج
|
200mA
|
|
التيار - الهدوء (Iq)
|
5 μA
|
|
التيار - الإمدادات (بالأقصى)
|
80 μA
|
|
PSRR
|
63 ديسيبل (100 هرتز)
|
|
ميزات التحكم
|
تأخير، تمكين، إعادة تعيين، كلب مراقبة
|
|
خصائص الحماية
|
التيار الزائد، الحرارة الزائدة، الدائرة القصيرة
|
|
درجة حرارة العمل
|
-40°C ~ 150°C (TJ)
|
|
الدرجة
|
السيارات
|
خصائص TLS820F0EL
نطاق طاقة الدخول الواسع من 3.0 فولت إلى 40 فولت
التوتر الخارجي الثابت 5 فولت
التيار الخارجي قدرة تصل إلى 200 mA
دقة الجهد الخارجي ≤ ± 2 ٪
استهلاك التيار المنخفض للغاية 40 ميكرو أمبير
الجهد المنخفض جداً للإنقطاع عادة 70 ميف @ 100 مآ
مستقر مع مكثف الخروج السيراميكي من 1 μF
إعادة ضبط تأخير عند تشغيل مع 2 مرات تأخير قابلة للبرمجة 8. 5 ميس / 16. 5 ميس
عتبة إعادة ضبط قابلة للتعديل إلى 2.50 فولت
الكلب المراقب مع توقيت مرن وإيقاف التشغيل المعتمد على التيار:
16 ميس / 32 ميس / 48 ميس / 96 ميس، تنشط عند معدل ذكاء > 5.5 مآ)
تشغيل، إعادة تعيين الضغط المنخفض، إيقاف ارتفاع درجة الحرارة
الحد من التيار الخارجي
نطاق درجة حرارة واسع
المنتج الأخضر (متوافق مع RoHS)
مؤهل AEC
PG-SSOP-14
تطبيقات TLS820F0EL
وحدات الكمبيوتر الإلكترونية للسيارات
وحدات إلكترونية صغيرة حيث لا تستخدم SBC أو DCDC
الإمدادات الثانوية بالتكاوى (مثل CAN)
لوحة القيادة، المجموعة، التحكم في المناخ، مضخة الوقود، ADAS
نظام إدارة بطارية 48 فولت للسيارات (BMS)
نظام إدارة بطارية السيارات (BMS)
نظام إدارة بطارية عالية الجهد للسيارات (BMS)
وحدة توزيع الطاقة الأولية للسيارات
