تفاصيل المنتج:
|
| رقم الجزء: | MSP430FR2632IYQWR | حجم اللب: | 16 بت |
|---|---|---|---|
| السرعة: | 16 ميجا هرتز | الاتصال: | I2C ، IRDA ، SCI ، SPI ، UART/USART |
| ملحقات: | براون-أوت كشف / إعادة تعيين ، POR ، PWM ، WDT | عدد I / O: | 17 |

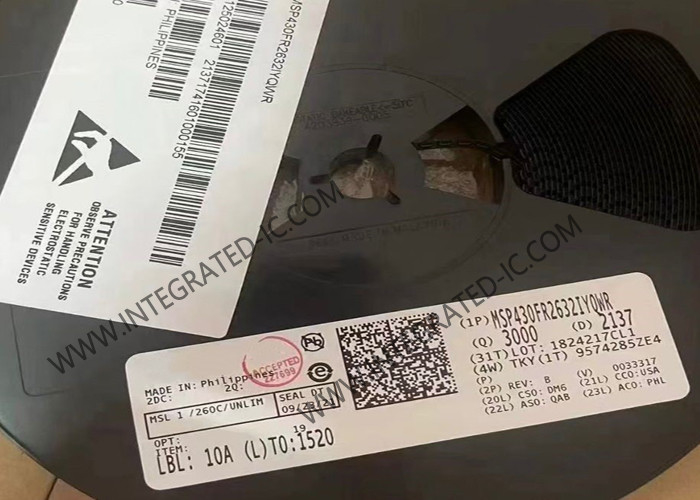

MSP430FR2632IYQWR وحدة التحكم الدقيقة MCU 16-Bit 16MHz وحدة التحكم الدقيقة 24-UFBGA
وصف المنتج من MSP430FR2632IYQWR
MSP430FR2632IYQWR هو MSP430 TM ميكروكونترولر ذو طاقة منخفضة للغاية للاستشعار اللمسية السعة التي تتميز بتكنولوجيا CapTIvate TM لللمس للأزرار والمحركات المتحركة والعجلات وتطبيقات القرب.MSP430 MCUs مع تكنولوجيا CapTIvate توفر الحل الأكثر تكاملًا والاستقلالية لللمس الكهربائي في السوق مع موثوقية عالية وحصانة من الضوضاء في أقل طاقةتدعم تقنية اللمس الكاسيتيفية الأقطاب الكهربائية ذاتية القدرة والقدرة المتبادلة في نفس التصميم للحصول على أقصى قدر من المرونة.MSP430FR2632IYQWR MCUs مع تكنولوجيا CapTIvate تعمل من خلال زجاج سميك، الحاويات البلاستيكية، المعدن، والخشب مع العمل في البيئات القاسية بما في ذلك البيئات الرطبة والدهنية والقذرة.
سمات المنتج من MSP430FR2632IYQWR
|
المعالج الأساسي |
MSP430 CPU16 |
|
حجم النواة |
16-بيت |
|
السرعة |
16 ميغاهرتز |
|
الاتصال |
I2C، IrDA، SCI، SPI، UART/USART |
|
الأجهزة الطرفية |
الكشف/إعادة الإعداد البني، POR، PWM، WDT |
|
عدد الإدخالات والخروج |
17 |
|
حجم ذاكرة البرنامج |
8.5 كيلوبايت (8.5 كيلوبايت × 8) |
|
نوع ذاكرة البرنامج |
FRAM |
|
حجم ذاكرة الوصول |
2K × 8 |
|
الجهد - الطاقة (Vcc/Vdd) |
1.8 فولت ~ 3.6 فولت |
|
محولات البيانات |
A/D 8x10b |
|
نوع المذبذب |
الداخلية |
|
درجة حرارة العمل |
-40°C ~ 85°C (TA) |
خصائص MSP430FR2632IYQWR
تكنولوجيا CapTIvateTM لمسة سعة
الأداء
مسح الكهربائي السريع مع أربعة مسحات متزامنة
دعم للوحات المتحركة عالية الدقة مع ما يصل إلى 1024 نقطة
استشعار القرب
الموثوقية
زيادة المناعة من خطوط الكهرباء ، RF ، وغيرها من الضوضاء البيئية
طيف انتشار مدمج، ضبط تلقائي، تصفية الضوضاء، وخوارزميات إزالة الضوضاء
تمكن حلول اللمس الموثوقة مع ضوضاء الوضع المشترك RMS 10-فولت، 4-كيلو فولت العابرات الكهربائية السريعة، و 15 كيلو فولت التفريغ الكهربائي، مما يسمح IEC-61000-4-6، IEC-61000-4-4،وامتثال IEC-61000-4-2
تخفيض انبعاثات الراديو اللاسلكي لتبسيط التصاميم الكهربائية
دعم تصاميم لمسة المعدن ورفض الماء
المرونة
ما يصل إلى 16 كهرباء ذاتية التكيف و 64 كهرباء متبادلة التكيف
مزج وتطابق الكهربائيات ذاتية ومتبادلة القدرة في نفس التصميم
يدعم وظيفة تعدد اللمسات
نطاق واسع للكشف عن سعة ، نطاق واسع للكترود من 0 إلى 300 pF
طاقة قليلة
< 5 ميكرو أمبيا مستيقظ على اللمس مع أربعة أجهزة استشعار
جهاز حالة الاستيقاظ على اللمس يسمح بفحص الإلكترود أثناء نوم وحدة المعالجة المركزية
تسريع الأجهزة للتعويض البيئي والفلتر والكشف عن الحدود
سهولة استخدام
مركز تصميم CapTIvate PC GUI يسمح للمهندسين بتصميم وتعديل الأزرار السعة في الوقت الحقيقي دون الحاجة إلى كتابة البرمجة
مكتبة برنامج CapTIvate في ROM توفر الكثير من FRAM لتطبيقات العملاء
جهاز تحكم صغير مضمن
بنية 16 بت RISC
الساعة تدعم ترددات تصل إلى 16 ميغاهرتز
نطاق واسع لجهد التغذية من 3.6 فولت إلى 1.8 فولت (يتم تقييد حد أدنى لجهد التغذية بمستويات SVS ، انظر مواصفات SVS)
أوضاع طاقة منخفضة للغاية
الوضع النشط: 126 μA/MHz (عادة)
حالة الاستعداد: < 5 ميكرو أمبيا الاستيقاظ على اللمس مع أربعة أجهزة استشعار
عداد ساعة LPM3.5 في الوقت الحقيقي (RTC) مع بلور 32768 هرتز: 730 ن.أ. (نموذجي)
إيقاف التشغيل (LPM4.5): 16 nA (عادة)
نظير عالي الأداء
محولات 8 قنوات 10 بت من التناظرية إلى الرقمية (ADC)
مرجعية داخلية 1.5 فولت
العينة والاحتفاظ 200 كسب
الاتصالات المتسلسلة المحسنة
واجهات اتصال سلسلة عالمية محسنة (eUSCI_A) تدعم UART و IrDA و SPI
واحد eUSCI (eUSCI_B) يدعم SPI و I2C
الأجهزة الهاتفية الذكية
أربعة مؤقتات 16 بت
مؤقتان مع ثلاثة سجلات للكشف/المقارنة لكل منهما (المؤقت_A3)
مؤقتين مع اثنين من سجلات التقاط / المقارنة لكل منهما (Timer_A2)
مؤقت واحد 16 بت مرتبطة بتكنولوجيا CapTIvate
واحد 16-بيت RTC العداد فقط
فحص الاضافة الدورية لـ 16 بت (CRC)
ذاكرة الذاكرة الحديدية الكهربائية ذات الطاقة المنخفضة (FRAM)
ما يصل إلى 15.5KB من الذاكرة غير المتطايرة
رمز تصحيح الأخطاء المدمج
حماية الكتابة القابلة للتكوين
ذاكرة موحدة للبرنامج والثوابت والتخزين
1015 صمود دورة الكتابة
مقاومة للإشعاع وغير مغناطيسية
نسبة عالية من FRAM إلى SRAM، تصل إلى 4:1
نظام الساعة (CS)
مذبذب RC 32kHz على الشريحة (REFO)
أجهزة تحكم رقمية على الشريحة 16-MHz (DCO) مع حلقة مقفلة التردد (FLL)
دقة ± 1٪ مع مرجعية على شريحة في درجة حرارة الغرفة
أجهزة التذبذب ذات التردد المنخفض جداً على الشريحة (VLO)
مذبذب تعديل التردد العالي الموجود على الشريحة (MODOSC)
مذبذب كريستالي خارجي 32 كيلو هرتز (LFXT)
مبرمجة MCLK prescalar من 1 إلى 128
SMCLK مشتقة من MCLK مع prescalar قابل للبرمجة من 1، 2، 4 أو 8
الوظائف العامة للدخول والخروج والدبوس
ما مجموعه 19 إدخالاً/إخراجاً على حزمة TSSOP-32
يمكن لـ 16 دبوس انقطاع (P1 و P2) إيقاظ MCU من أنماط الطاقة المنخفضة
