تفاصيل المنتج:
|
| رقم الجزء: | ADF5610BCCZ | النوع: | عدد صحيح- N / كسور- N ، VCO |
|---|---|---|---|
| النسبة - المدخلات:المخرجات: | 1:2 | التردد - أقصى: | 14.6 جيجا هرتز |
| الجهد - الإمدادات: | 3.1 فولت ~ 3.5 فولت، 4.75 فولت ~ 5.25 فولت | درجة حرارة العمل: | -40°C ~ 85°C |

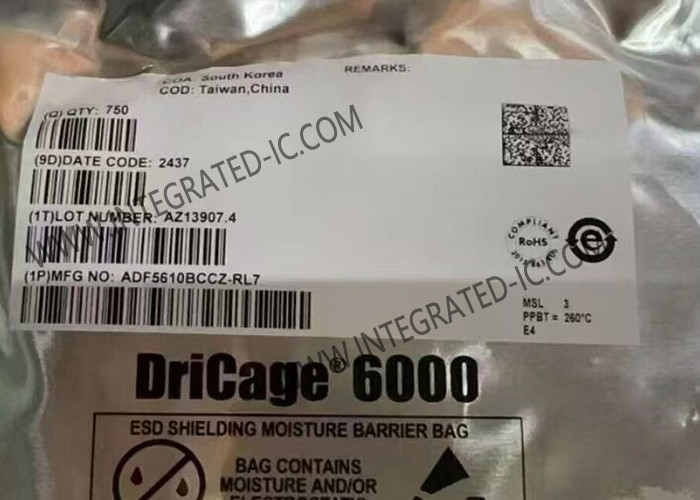

ADF5610BCCZ وحدة الاتصالات اللاسلكية 57MHz المنتج الراديوي اللاسلكي LGA48
وصف المنتج من ADF5610BCCZ
ADF5610BCCZ هو الميكروويف السلكي الواسع مع VCO المتكاملة.يسمح بتنفيذ نسخة N أو عدد كامل N الحلقة المحاصرة بالمرحلة (PLL) عندما تستخدم مع مرشح الحلقة الخارجي ومصدر مرجعية خارجيتصميم مذبذب التيار الميكروويف المسيطر على الجهد (VCO) يسمح بالعمل على التردد من 7300 MHz إلى 14600 MHz بمخرج تردد لاسلكي واحد (RF).سلسلة من مقسمات التردد مع خروج التردد التفاضلي يسمح بالعمل من 57 MHz إلى 14600 MHz.
مواصفات ADF5610BCCZ
| رقم الجزء: | إد إف 5610BCCZ |
| المُحسّن الراديوي | |
| 1 دائرة | |
| 4 غيغاهرتز | |
| 57 ميغاهرتز | |
| 7من.3 إلى 14.6 غيغاهرتز | |
| 5.25 فولت | |
| 3.1 فولت | |
| نعم | |
| - 40 درجة مئوية | |
| + 85 °C | |
| SMD/SMT | |
| LGA-48 | |
| التيار التشغيلي: | 1.6 ما، 11.9 ما، 110 ما |
| تشغيل التيار الكهربائي: | 3.3 فولت، 5 فولت |
| نوع المنتج: | PLLs - حلقات مغلقة في مرحلة |
خصائص ADF5610BCCZ
نطاق تردد خروج RF: 57 MHz إلى 14,600 MHz
RFOUT: 7300 MHz إلى 14,600 MHz
PDIV/NDIV: 57 ميغاهرتز إلى 14,600 ميغاهرتز
أوضاع المجمع الكسري-N و N-integer
وحدات الكسور ذات 24 بت
وضع التردد الدقيق لخطأ التردد 0 هرتز
النموذجية PFD الزائفة: <-105 dBc
الجهد المتكرر المتكامل: <40 ف.س.
أرضية الضوضاء في المرحلة الداخلية
وضع التيار العالي: −232 ديسيبيكس/هرتز (عدد صحيح) و −229 ديسيبيكس/هرتز (كسر)
الوضع الطبيعي: -229 dBc/Hz (عدد صحيح) و -226 dBc/Hz (كسر)
يحافظ على إغلاق التردد فوق -40 درجة مئوية إلى +85 درجة مئوية (إغلاق وترك)
ضوضاء المرحلة المنخفضة VCO
-115 ديسيبيك/هرتز نموذجية عند 100 كيلو هرتز (7.3 غيغاهرتز)
-114 dBc/Hz نموذجية عند 100 كيلو هرتز (10 غيغاهرتز)
-109 dBc/Hz عادة عند 100 كيلو هرتز (14.6 غيغاهرتز)
قوة RFOUT: 5 dBm
القسمة البرمجة على 1, 2, 4, 8, 16, 32, 64 أو 128 مخرج
مستوى طاقة الخروج القابل للبرمجة
استهلاك الطاقة النموذجي: 815 ميجاوات
التيار المنخفض القابل للبرمجة وتبديد الطاقة: < 700 مواط
القفز السريع على التردد (المعايرة الذاتية معتمدة): <40 μs
48 محطة، 7 مم × 7 مم حزمة LGA: 49 مم2
تطبيقات ADF5610BCCZ
الجيش والدفاع
معدات الاختبار
توليد الساعات
البنية التحتية اللاسلكية
محطة الأقمار الاصطناعية والفتحة الصغيرة جداً (VSAT)
راديو الميكروويف
