تفاصيل المنتج:
|
| رقم الجزء: | BCM54616SC0IFBG | وحدة الوزن:: | 29.094 ز |
|---|---|---|---|
| الحزمة: | FBGA-100 | النوع: | إيثرنت IC |

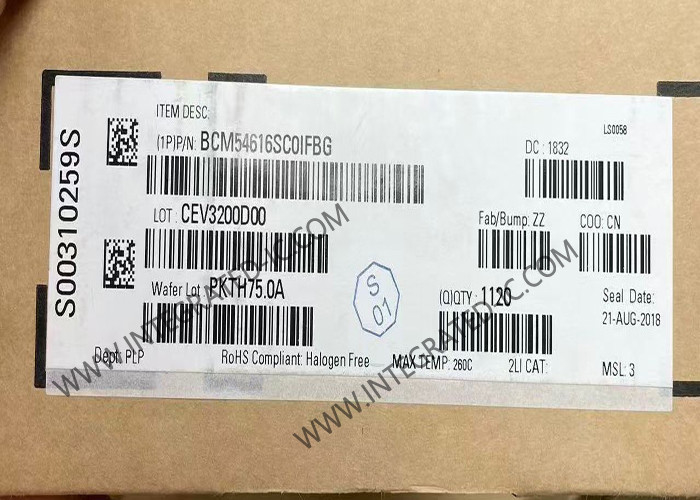

BCM54616SC0IFBG Ethernet IC رقاقة واحدة متكاملة ثلاثية السرعة Ethernet Transceiver
وصف المنتج من BCM54616SC0IFBG
BCM54616SC0IFBG هو جهاز استقبال إيثرنت جيجابيت 10/100/1000BASE-T ثلاثي السرعة متكامل في شريحة CMOS أحادية.الجهاز يؤدي جميع وظائف الطبقة الفيزيائية (PHY) لـ 1000BASE-T، 100BASE-TX ، و 10BASE-T على كابل UTP من الفئة 5 القياسي. يمكن أن يعمل 10BASE-T Ethernet أيضًا على فئات UTP القياسيين 3 و 4 و 5.تم تصميم BCM54616SC0IFBG للامتثال لمعيار الصناعة SGMII وتجاوز مواصفات IEEE لإلغاء الضوضاء وتحريك الإرسال، توفير التشغيل المتسق والموثوق به على أوسع مجموعة من محطات الكابلات القائمة
خصائص BCM54616SC0IFBG
• ناقل إيثرنت ذو رقاقة واحدة متكاملة ثلاثية السرعة.
دعم واجهات خطوط النحاس التالية:
- 1000BASE-T IEEE 802.3ab
- 100BASE-TX IEEE 802.3u
- 100BASE-FX
- 10BASE-T IEEE 802.3TM
• خيارات واجهة RGMII و SGMII MAC
• منظم التوتر المدمج
• طاقة قليلة
- أقل من 600 ميجاوات لكل منفذ
- إدارة الطاقة المتقدمة
• عائق الخروج المتطابق
• الحلقة الخلفية
• انخفاض انبعاثات التداخل الكهرومغناطيسي
• تشخيص مصانع الكابلات
- وظيفة محلل محطة الكابلات يكتشف ضعف محطة الكابلات
- إشارة جودة الرابط LED
- الكشف التلقائي وتصحيح تغييرات أزواج الأسلاك، ونحو الأزواج، وتقطب الأزواج
- التقاطع التلقائي MDI / MDIX في جميع السرعات
• مقاومة التفريغ الكهربائي الساطع في الكابلات
• دعم حزم كبيرة تصل إلى 10 كيلوبايت
• مسح الحدود IEEE 1149.1 (JTAG)
• حزمة FBGA ذات 100 دبوس
فوائد BCM54616SC0IFBG
• تبسيط تصميم النظام واللوح.
- تخفيض متطلبات دبوس الإدخال والإخراج مع RGMII (أكثر من 50٪).
- تأخير توقيت RGMII على الشريحة
• يوفر التشغيل المشترك مع أجهزة IEEE القياسية العاملة في 10 Mbps و 100 Mbps و 1000 Mbps في نصف و full-duplex.
• يقلل من تكلفة مشروع قانون المواد (BOM) في النظام ويبسط تصميم النظام.
• يسهل إصلاح الأخطاء على مستوى النظام.
• يقلل من قيود تصميم النظام لتلبية معايير انبعاثات EMI.
• وظيفة تشخيص الكابلات تميز حالة محطة الكابلات وتشير على الفور إلى مشاكل الكابلات.
- يمنع عودة المعدات الخاطئة بسبب مصانع الكابلات السيئة.
- يمنع التصنيع من النزيف الناتج عن مصانع الكابلات السيئة
• التسامح العالي مع CESD يمنع تلف المعدات وإعادتها.
• يعمل مع حزم أكبر لمجموعة أوسع من دعم بروتوكول الحزم وتحسين الكفاءة.
• سهولة التصنيع مع دعم JTAG ، وإمدادات الطاقة المبسطة ، وواجهات MAC متعددة.
