تفاصيل المنتج:
|
| رقم الجزء: | طائرة ATSAM4S2CA-AU | جوهر:: | ARM اللحاء M4 |
|---|---|---|---|
| حجم ذاكرة البرنامج:: | 128 كيلو بايت | عرض ناقل البيانات:: | 32 بت |
| قرار ADC:: | 12 بت | أقصى تردد على مدار الساعة:: | 120 ميغا هيرتز |

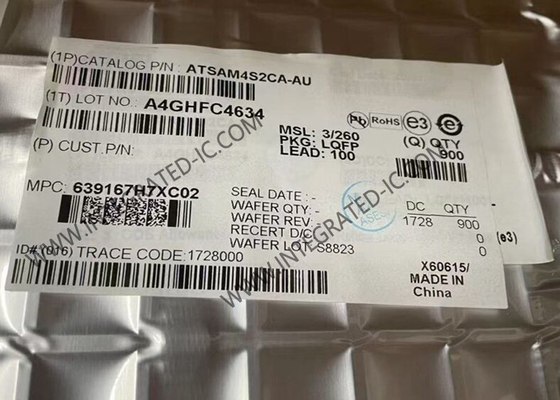

ATSAM4S2CA-AU ميكروسيترولر MCU 32 بت واحد النواة 120MHz ARM قشرة-M4 ميكروسيترولر
وصف المنتج من ATSAM4S2CA-AU
ATSAM4S2CA-AU هو وحدة تحكم صغيرة لـ Flash تستند إلى معالج ARM® Cortex® M4 RISC ذو الأداء العالي 32 بت. تعمل بسرعة أقصى 120 ميغاهرتز وتحتوي على ما يصل إلى 2048 كيلوبايت من Flash ،مع تنفيذ البنك المزدوج الاختياري وذاكرة ذاكرة المؤقتو حتى 160 كيلوبايت من ذاكرة الذاكرة
مواصفات ATSAM4S2CA-AU
|
|
أرم كورتكس M4 |
|
|
128 كيلوبايت |
|
|
32 بت |
|
|
12 بت |
|
|
120 ميغاهرتز |
|
|
79 إدخال/خروج |
|
|
64 كيلوبايت |
|
|
1.08 فولت |
|
|
1.32 فولت |
|
|
-40 درجة مئوية |
|
|
+ 85 C |
|
فولتاج إمدادات التناظرية: |
1.2 فولت |
|
ديك القرار: |
12 بت |
|
نوع ذاكرة ذاكرة الوصول: |
SRAM |
|
الجهد الإدخالي/الخارجي: |
3.3 فولت |
|
نوع الواجهة: |
I2C، SPI، UART، USART |
|
حساسة للرطوبة: |
نعم.. |
|
عدد قنوات ADC: |
القناة 16 |
|
عدد العدادات: |
6 جهاز توقيت |
|
وزن الوحدة: |
20 غرام |
خصائص ATSAM4S2CA-AU
ARM Cortex-M4 يعمل عند 120 ميغاهرتز
وحدة حماية الذاكرة (MPU)
تعليمات DSP، مجموعة تعليمات Thumb®-2
128 كيلوبايت متضمنة فلاش، ECC، بيت الأمن والبيت القفل
64 كيلو بايت من الـ SRAM المدمجة
16 كيلوبايت ROM مع روتينات محمول التمهيد المدمجة (UART ، USB) وروتينات IAP
وحدة تحكم الذاكرة الثابتة 8-بيت (SMC): دعم SRAM و PSRAM و NOR و NAND Flash
واجهة الحافلة الخارجية - بيانات 8-بيت، 4 خيارات رقاقة، عنوان 24-بيت
جهاز تنظيم التوتر المدمج للعمل بمصدر تغذية واحد
كاشف إعادة تشغيل الطاقة (POR) ، وكاشف إزالة البني (BOD) ، وكاشف مراقبة مزدوج للعمل الآمن
أجهزة التذبذب الرنينية من الكوارتز أو السيراميك: 3 إلى 20 ميغاهرتز مع الكشف عن فشل الساعة و 32.768 كيلو هرتز لـ RTT أو ساعة النظام
RTC مع وضع التقويم الغريغوري والفارسي ، وتوليد أشكال الموجات في وضع النسخ الاحتياطي
دوائر معايرة العداد RTC تعوض عن عدم دقة تردد الكريستال 32.768 كيلو هرتز
الساعة البطيئة المذبذب RC الداخلي كساعة جهاز دائم في وضع طاقة منخفضة
أوسيلاتور RC داخلي عالي الدقة 8/12 ميغاهرتز مزود بمعدل مصنع مع تردد افتراضي 4 ميغاهرتز لبدء تشغيل الجهاز ، وصول في التطبيق لضبط التردد
اثنين من PLL تصل إلى 240 ميغاهرتز لساعة الجهاز ولـ USB
جهاز استشعار درجة الحرارة
الكشف عن التلاعب منخفضة الطاقة على مدخلين ، مكافحة التلاعب عن طريق إزالة مباشرة من سجلات النسخ الاحتياطي العامة (GPBR)
22 أجهزة تحكم DMA الطرفية
أوضاع النوم والانتظار والاحتياطي؛ الاستهلاك يصل إلى 1 μA في وضع الاحتياطي
100 رصاصة LQFP، 14 × 14 مم، مسافة 0.5 ملم
100 رصاصة TFBGA، 9 × 9 مم، مسافة 0.8 مم
VFBGA 100 رصاصة ، 7 × 7 مم ، مسافة 0.65 مم
المراجعة A - الصناعية (-40 درجة مئوية إلى + 85 درجة مئوية) ، المراجعة B - ((-40 درجة مئوية إلى + 105 درجة مئوية)
جهاز USB 2.0: 12 Mbps ، 2668 بايت FIFO ، ما يصل إلى 8 نقاط نهائية ثنائية الاتجاه ، جهاز استقبال على الشريحة
ما يصل إلى اثنين من USARTs مع ISO7816، IrDA®، RS-485، SPI، مانشستر ووضع المودم
اثنين من UARTs 2 سلك
ما يصل إلى وحدتين من واجهة 2-Wire (متوافقة مع I2C) ، SPI واحد، وحدة تحكم متزامنة متسلسلة واحدة (I2S) ، واجهة بطاقة الوسائط المتعددة عالية السرعة واحدة (SDIO / SD Card / MMC)
اثنين من القنوات الثلاثة من 16 بت العدادات مع التقاط، شكل الموجة، مقارنة ونمط PWM، منطق تشفير رباعية وعداد 2 بت رمادية صعودا وهبوطا للمحرك خطوة
4-قناة 16-بيت PWM مع مخرج تكملة، مدخل خطأ، 12-بيت مولد وقت ميت العداد لتحكم المحرك
مؤقت 32 بت في الوقت الحقيقي و RTC مع التقويم والإنذار و 32 kHz خصائص التقطيع
سجلات النسخ الاحتياطية ذات الأغراض العامة ذات 256 بت (GPBR)
وحدة حسابات فحص الاضافية الدورية ذات 32 بت (CRCCU) لفحص سلامة البيانات للذاكرة خارج الشريحة / على الشريحة
79 خطوط الدخول والخروج مع القدرة على التوقف الخارجي (حساسية الحافة أو المستوى) ، إزالة التشويش ، تصفية الأخطاء وإنهاء المقاومة المتسلسلة
ثلاثة وحدات تحكم متوازية 32 بت، وضع التقاط متوازي بمساعدة DMA الطرفي
16-قناة، 1Msps ADC مع وضع مدخل التفاضل ومرحلة مكاسب قابلة للبرمجة والمعايرة التلقائية
واحد 2-قناة 12 بت 1Msps DAC
مقارنة مشابهة واحدة مع اختيار مدخل مرن ، استيصال مدخل قابل للاختيار
السلك المتسلسل / JTAG منفذ تحديد الأخطاء ((SWJ-DP)
تحديد الوصول إلى جميع الذاكرة والسجلات في النظام، بما في ذلك بنك سجلات Cortex-M4 عندما يتم تشغيل النواة أو توقفها أو تم إعادة تعيينها.
بوابة التحديث المتسلسل للأسلاك (SW-DP) و بوابة التحديث المتسلسل للأسلاك JTAG (SWJ-DP).
وحدة Flash Patch and Breakpoint (FPB) لتنفيذ نقاط الانقطاع وتصحيحات الكود.
وحدة مراقبة البيانات وتتبعها (DWT) لتنفيذ نقاط المراقبة وتتبع البيانات وتحديد ملفات النظام.
أداة تعقب ماكروسيل (ITM) لدعم تحديد الأخطاء في نمط الطباعة.
IEEE1149.1 JTAG مسح الحدود على جميع الدبوس الرقمية.
إطار البرمجيات ASF-Atmel إطار تطوير برامج SAM
متكاملة في Atmel Studio IDE مع واجهة مستخدم رسومية أو متوفرة بشكل مستقل لمترجمات GCC و IAR.
دعم DMA، معالجات انقطاع دعم السائق
USB، TCP/IP، Wi-Fi و Bluetooth، العديد من فئات USB، DHCP و Wi-Fi التشفير
تكامل RTOS، FreeRTOS هو مكون أساسي
