تفاصيل المنتج:
|
| رقم الجزء: | STM32F401RCT6TR | المعالج الأساسي: | ARM® Cortex®-M4 |
|---|---|---|---|
| حجم اللب: | 32 بت أحادية النواة | السرعة: | 84 ميجا هرتز |
| عدد I / O: | 50 | حجم ذاكرة البرنامج: | 256 كيلوبايت (256 كيلوبايت × 8) |

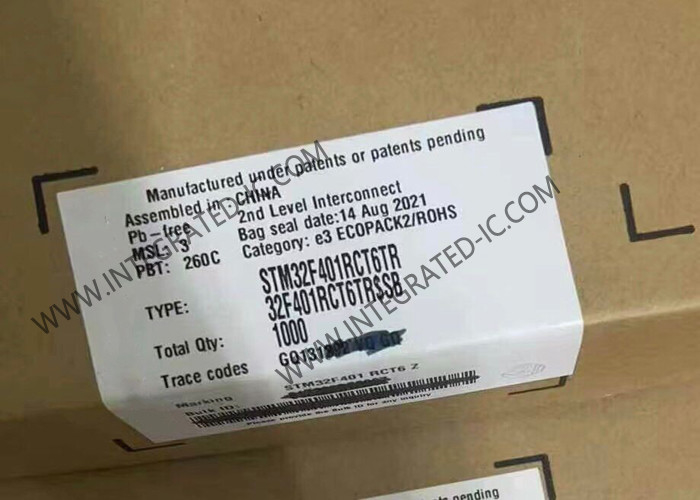

STM32F401RCT6TR وحدة تحكم صغيرة MCU 84MHz 32Bit وحدة تحكم صغيرة ذات نواة واحدة LQFP64
وصف المنتج من STM32F401RCT6TR
تستند STM32F401RCT6TR على قلب Arm® Cortex® -M4 RISC ذو الأداء العالي يعمل على تردد يصل إلى 84 ميغاهرتز.يحتوي قلب Cortex®-M4 على وحدة نقطة عائمة (FPU) بدقة واحدة تدعم جميع تعليمات معالجة البيانات و أنواع البيانات بدقة واحدةكما تنفذ مجموعة كاملة من تعليمات DSP ووحدة حماية الذاكرة (MPU) التي تعزز أمن التطبيق.
مواصفات STM32F401RCT6TR
| رقم الجزء: | STM32F401RCT6TR |
| SMD/SMT | |
| LQFP-64 | |
| أرم كورتكس M4 | |
| 256 كيلوبايت | |
| 32 بت | |
| 12 بت | |
| 84 ميغاهرتز | |
| 50 I/O | |
| 64 كيلوبايت | |
| 1.7 فولت | |
| 3.6 فولت | |
| - 40 درجة مئوية | |
| + 85 °C | |
| نوع ذاكرة ذاكرة الوصول: | SRAM |
| نوع الواجهة: | I2C، I2S، SDIO، SPI، USART، USB |
| عدد قنوات ADC: | القناة 16 |
| عدد العدادات: | 8 جهاز توقيت |
خصائص STM32F401RCT6TR
خط الكفاءة الديناميكية مع BAM (وضع اكتساب الشرائح)
إمدادات الطاقة من 1.7 فولت إلى 3.6 فولت
نطاق درجة الحرارة من -40 °C إلى 85/105/125 °C
النواة: ARM® 32-bit Cortex®-M4 CPU مع FPU ، مضخم التكيف في الوقت الحقيقي (ART Accelerator TM) يسمح بتنفيذ حالة الانتظار 0 من ذاكرة Flash ، تردد يصل إلى 84 ميغاهرتز ، وحدة حماية الذاكرة ،105 DMIPS/ 1.25 DMIPS/MHz (Dhrystone 2.1) ، وتعليمات DSP
الذكريات
ما يصل إلى 256 كيلو بايت من ذاكرة فلاش
512 بايت من ذاكرة OTP
ما يصل إلى 64 كيلوبايت من ذاكرة SRAM
إدارة الساعات وإعادة التعيين والإمدادات
إمدادات و إدخالات التطبيقات من 1.7 فولت إلى 3.6 فولت
(POR، PDR، PVD و BOR)
أجهزة التذبذب الكريستالية من 4 إلى 26 ميغاهرتز
إدارة التشغيل الداخلية 16 ميغاهرتز المصنعة
أوسيلاتور 32 كيلو هرتز لـ RTC مع معايرة
إضافة إلى ذلك ، يجب أن يكون هناك إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إ
استهلاك الطاقة
تشغيل: 128 μA/MHz (المحيط مغلق)
توقف (بلاش في وضع التوقف ، وقت الاستيقاظ السريع): 42 μA typ @ 25 °C ؛ 65 μA max @ 25 °C
توقف (بلاش في وضع إيقاف التشغيل العميق ، وقت الاستيقاظ البطيء): حتى 10 μA typ@ 25 °C ؛ 28 μA max @ 25 °C
الوضع في حالة الاستعداد: 2.4 μA @ 25 °C / 1.7 V بدون RTC ؛ 12 μA @ 85 °C @ 1.7 V
إمدادات VBAT لـ RTC: 1 μA @ 25 °C
محول A / D 1 × 12 بت ، 2.4 MSPS: ما يصل إلى 16 قناة
DMA للأغراض العامة: أجهزة تحكم DMA ذات 16 تيارًا مع FIFOs ودعم الانفجار
ما يصل إلى 81 منفذًا لإدخال/إخراج مع قدرة التوقف
جميع منافذ IO تتسامح مع 5 فولت
إدخالات/إخراجات سريعة تصل إلى 78 إدخالات/إخراجات سريعة تصل إلى 42 ميگاهرتز
مكونات إلكترونية أخرى موجودة في المخزون
| رقم الجزء | الحزمة |
| TLE4971A075T5UE0001XUMA1 | PG-TISON-8 |
| TLE4929CXHAM18NHAMA1 | PG-SSO-3 |
| TLE5109A16E1210XUMA1 | PG-TDSO-16 |
| SP4001511XTMA1 | PG-DSOSP-14 |
| TLE5046IAKLRHALA1 | PG-SSO-2 |
| TLE4941CHAMA2 | PG-SSO-2 |
| TLE4955CE41184XAMA1 | PG-SSO-2 |
| TLE5009A16DE2210XUMA1 | PG-TDSO-16 |
| TLE5109A16E2210XUMA1 | PG-TDSO-16 |
| TLE5014P16DXUMA1 | PG-TDSO-16 |
| TLE49421CHAMA2 | PG-SSO-2 |
| TLE5041PLUSCXAMA1 | PG-SSO-2 |
| TLE4955CE2XAMA1 | PG-SSO-2 |
| TLE4955CXAMA1 | PG-SSO-2 |
| TLE5014SP16DE0002XUMA1 | PG-TDSO-16 |
| TLE4988CXTFM28HAMA1 | PG-SSO-3 |
| TLE4999C4HALA1 | PG-SSO-4 |
| TLE4959CFXHAMA1 | PG-SSO-3 |
| TLE4988CXTSM28HAMA1 | PG-SSO-3 |
| KP276D1201XTMA1 | PG-DSOF-8 |
| KP276D1505XTMA1 | PG-DSOF-8 |
| TLE49595UFXHALA1 | PG-SSO-4 |
| TLE4988CXTNM28HAMA1 | PG-SSO-3 |
| SP4001101XTMA1 | PG-DSOSP-14 |
| TLE5009A16E1200XUMA1 | PG-TDSO-16 |
| TLE5009A16E2210XUMA1 | PG-TDSO-16 |
| TLE5014S16DXUMA1 | PG-TDSO-16 |
| TLE4959CHAMA1 | PG-SSO-3 |
| TLE5309DE2211XUMA1 | PG-TDSO-16 |
| KP204XTMA1 | 8-SMD |
