تفاصيل المنتج:
|
| رقم الجزء: | MSP430FR5724IRGER | حجم ذاكرة البرنامج:: | 8 كيلو بايت |
|---|---|---|---|
| حجم ذاكرة ذاكرة الوصول:: | 1 كيلو بايت | أقصى تردد على مدار الساعة:: | 8 ميغاهرتز |
| قرار ADC:: | 10 بت | عدد منافذ الإدخال / الإخراج:: | 17 الإدخال/الإخراج |

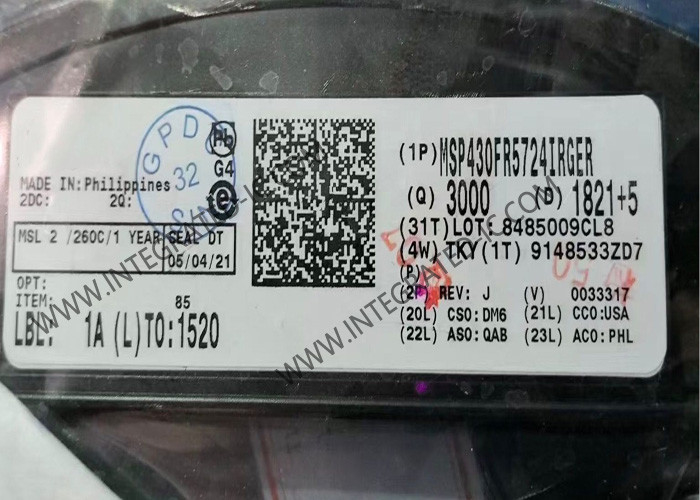

MSP430FR5724IRGER ميكروسيترولر MCU 8MHz ميكروسيترولرات إشارة مختلطة منخفضة الطاقة
وصف المنتج من MSP430FR5724IRGER
MSP430FR5724IRGER الحواسب الصغيرة ذات الطاقة المنخفضة للغاية تتكون من أجهزة متعددة مزودة بذاكرة FRAM غير متقلبة مضمنة، وMSP430TM CPU ذو الطاقة المنخفضة للغاية،وأجهزة الطرفية المختلفة المستهدفة لتطبيقات مختلفةتم تحسين الهندسة المعمارية و FRAM و الأجهزة الطرفية ، جنبا إلى جنب مع سبعة أنماط منخفضة الطاقة ، لتحقيق عمر بطارية مطول في تطبيقات الاستشعار المحمولة واللاسلكية.FRAM هي ذاكرة جديدة غير متقلبة تجمع بين السرعة، المرونة ، ومتانة SRAM مع استقرار وموثوقية الفلاش ، وكل ذلك في استهلاك طاقة إجمالي أقل. تشمل الأجهزة الطرفية جهاز ADC 10 بت ،مقارنة 16 قناة مع توليد مرجعية الجهد والقدرات على التهاب، ثلاث قنوات متسلسلة محسنة قادرة على بروتوكولات I2C أو SPI أو UART ، و DMA داخلية ، ومضاعف أجهزة ، و RTC ، وخمسة توقيتات 16 بت ، و I / O الرقمية.
مواصفات MSP430FR5724IRGER
|
|
MSP430 |
|
|
8 كيلوبايت |
|
|
1 كيلوبايت |
|
|
8 ميغاهرتز |
|
|
10 بيت |
|
|
17 إدخال/خروج |
|
|
2 فولت |
|
|
3.6 فولت |
|
|
16 بت |
|
|
-40 درجة مئوية |
|
|
+ 85 C |
|
نوع ذاكرة ذاكرة الوصول: |
SRAM |
|
حجم ROM للبيانات: |
512 ب |
|
نوع ROM للبيانات: |
فلاش |
|
نوع الواجهة: |
JTAG |
|
حساسة للرطوبة: |
نعم.. |
|
عدد قنوات ADC: |
10 قناة |
|
عدد العدادات: |
3 جهاز توقيت |
|
نوع ذاكرة البرنامج: |
FRAM |
|
وزن الوحدة: |
45400 ملغ |
خصائص MSP430FR5724IRGER
وحدة تحكم صغيرة مضمنة
بنية 16 بت RISC تصل إلى ساعة 8 ميغاهرتز
نطاق واسع لجهد الإمداد (2 فولت إلى 3.6 فولت)
العملية من 40°C إلى 85°C
أوضاع طاقة منخفضة للغاية
الوضع النشط: 81.4 μA/MHz (عادة)
حالة الاستعداد (LPM3 مع VLO): 6.3 μA (عادة)
الساعة في الوقت الحقيقي (RTC) (LPM3.5 مع الكريستال): 1.5 μA (عادة)
إيقاف التشغيل (LPM4.5): 0.32 μA (عادة)
ذاكرة الذاكرة الحديدية الكهربائية ذات الطاقة المنخفضة للغاية (FRAM)
ما يصل إلى 16KB من الذاكرة غير المتطايرة
كتابات ذات طاقة منخفضة للغاية
الكتابة السريعة عند 125ns لكل كلمة (16KB في 1 ms)
تشفير تصحيح الأخطاء المدمج (ECC) ووحدة حماية الذاكرة (MPU)
الذاكرة العالمية = برنامج + بيانات + تخزين
1015 اكتب دورة الصبر
مقاومة للإشعاع وغير مغناطيسية
أجهزة الطرفية الرقمية الذكية
مضاعف أجهزة 32 بت (MPY)
DMA الداخلية ثلاثية القنوات
الساعة في الوقت الحقيقي (RTC) مع وظائف التقويم والإنذار
خمس توقيتات 16 بت مع ما يصل إلى ثلاثة سجلات التقاط / المقارنة
فحص الاضافات الدورية 16-بيت (CRC)
نظير عالي الأداء
مقارنة التناظرية ذات القنوات الـ 16 مع مرجعية الجهد والهيستريس قابلة للبرمجة
12-قناة 10-بيت المحولات التناظرية إلى الرقمية (ADC) مع المرجعية الداخلية والعينة والاحتفاظ
200 ksp عند 100μA الاستهلاك
التواصل المتسلسل المحسن
دعم eUSCI_A0 و eUSCI_A1:
UART مع الكشف التلقائي عن معدل Baud
ترميز و فك رموز IrDA
SPI
eUSCI_B0 يدعم:
I2C مع عناوين عدة عبيد
SPI
أجهزة UART Bootloader (BSL)
نظام إدارة الطاقة
الـ LDO المتكاملة بالكامل
مراقب فولتاج الإمداد للجوهر والفولتاج الإمداد مع القدرة على إعادة تعيين
كشف إيقاف التشغيل دائمًا
البرمجة المتسلسلة على متن الطائرة دون الحاجة إلى الجهد الخارجي
نظام الساعة المرن
التردد الثابت DCO مع ستة ترددات قابلة للاختيار في المصنع (تعتمد على الجهاز)
مصدر الساعة الداخلية منخفض الطاقة منخفض التردد (VLO)
بلورات 32 كيلو هرتز (LFXT)
بلورات عالية التردد (HFXT)
