تفاصيل المنتج:
|
| رقم الجزء: | NA555DR | عدد الموقتات الداخلية:: | 1 مؤقت |
|---|---|---|---|
| جهد العرض - الحد الأدنى:: | 4.5 فولت | جهد العرض - الحد الأقصى:: | 16 فولت |
| درجة حرارة التشغيل الدنيا:: | - 40 ج | أقصى درجة حرارة للتشغيل:: | + 105 ج |

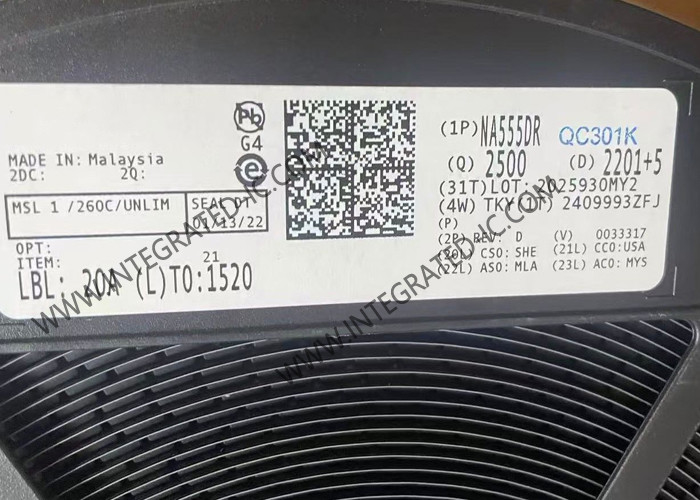

NA555DR رقائق الدوائر المتكاملة مؤقتات دقيقة لدوائر تشكيل النبضات
وصف منتج NA555DR
NA555DR عبارة عن دوائر توقيت دقيقة قادرة على إنتاج تأخيرات زمنية أو تذبذبات دقيقة. في أوضاع التشغيل ذات التأخير الزمني أو أحادي الاستقرار، يتم التحكم في الفاصل الزمني بواسطة شبكة مقاومة ومكثف خارجية واحدة. في وضع التشغيل غير المستقر، يتم التحكم في التردد ودورة العمل بشكل مستقل باستخدام مقاومتين خارجيتين ومكثف خارجي واحد.
مواصفات NA555DR
|
|
1 مؤقت |
|
|
TTL |
|
|
SOIC-8 |
|
|
4.5 فولت |
|
|
16 فولت |
|
|
- 40 درجة مئوية |
|
|
+ 105 درجة مئوية |
|
الارتفاع: |
1.58 ملم |
|
تيار الخرج عالي المستوى: |
200 مللي أمبير |
|
الطول: |
4.9 ملم |
|
تيار الخرج منخفض المستوى: |
- 200 مللي أمبير |
|
تيار الإمداد التشغيلي: |
3 مللي أمبير |
|
العرض: |
3.91 ملم |
|
وزن الوحدة: |
72.600 مجم |
ميزات NA555DR
التوقيت من ميكروثانية إلى ساعات
تشغيل غير مستقر أو أحادي الاستقرار
دورة عمل قابلة للتعديل
يمكن للإخراج المتوافق مع TTL أن يغرق أو يزود ما يصل إلى 200 مللي أمبير
في المنتجات المتوافقة مع MIL-PRF-38535، يتم اختبار جميع المعلمات ما لم يذكر خلاف ذلك. في جميع المنتجات الأخرى، لا تتضمن معالجة الإنتاج بالضرورة اختبار جميع المعلمات.
تطبيقات NA555DR
دوائر تشكيل النبضات
كاشفات النبضات المفقودة
معدلات عرض النبضات
معدلات موضع النبضات
المؤقتات المتتالية
مولدات النبضات
مقسّمات التردد
الضوابط الصناعية
