تفاصيل المنتج:
|
| رقم الجزء: | TPS7A8500RGRR | التيار الخارج:: | 4 ا |
|---|---|---|---|
| عدد المخرجات:: | 1 الإخراج | جهد الإدخال - الحد الأدنى:: | جهد الإدخال - الحد الأدنى: |
| جهد الإدخال - الحد الأقصى:: | 6.5 فولت | تيار العرض التشغيلي:: | 2.8 مللي أمبير |

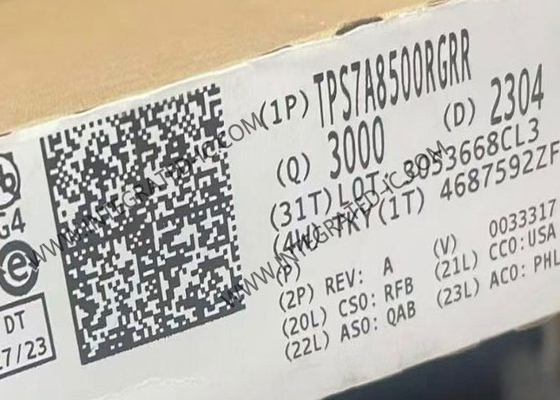

شريحة الدائرة المتكاملة TPS7A8500RGRR منظم جهد منخفض التسرب فائق الدقة مع مؤشر الطاقة الجيد
وصف المنتج لـ TPS7A8500RGRR
TPS7A8500RGRR هو منظم خطي منخفض الضوضاء (4.4 µVRMS) ومنخفض التسرب (LDO) قادر على توفير 4 أمبير مع تسرب أقصى يبلغ 240 مللي فولت فقط. جهد خرج الجهاز قابل للبرمجة عبر الدبوس من 0.8 فولت إلى 3.95 فولت وقابل للتعديل من 0.8 فولت إلى 5.0 فولت باستخدام مقسم مقاوم خارجي.
مواصفات TPS7A8500RGRR
|
|
4 أمبير |
|
|
1 مخرج |
|
|
موجبة |
|
|
1.1 فولت |
|
|
6.5 فولت |
|
|
قابل للتعديل |
|
|
- 40 درجة مئوية |
|
|
+ 125 درجة مئوية |
|
|
150 مللي فولت |
|
الارتفاع: |
0.9 ملم |
|
الطول: |
3.5 ملم |
|
حساس للرطوبة: |
نعم |
|
تيار الإمداد التشغيلي: |
2.8 مللي أمبير |
|
نطاق جهد الخرج: |
800 مللي فولت إلى 5 فولت |
|
العرض: |
3.5 ملم |
|
وزن الوحدة: |
130 مجم |
ميزات TPS7A8500RGRR
تسرب منخفض: 150 مللي فولت (نموذجي) عند 4 أمبير
1% (كحد أقصى) دقة عبر الخط والحمل ودرجة الحرارة
ضوضاء جهد الخرج:
4.4 µVRMS عند خرج 0.8 فولت
8.4 µVRMS عند خرج 5.0 فولت
نطاق جهد الدخل:
بدون BIAS: 1.4 فولت إلى 6.5 فولت
مع BIAS: 1.1 فولت إلى 6.5 فولت
تشغيل ANY-OUT:
نطاق جهد الخرج: 0.8 فولت إلى 3.95 فولت
تشغيل قابل للتعديل:
نطاق جهد الخرج: 0.8 فولت إلى 5.0 فولت
رفض تموج إمداد الطاقة:
40 ديسيبل عند 500 كيلو هرتز
استجابة عابرة للحمل ممتازة
تحكم قابل للتعديل في الاندفاع الناعم
خرج Power-Good (PG) مفتوح المصدر
مستقر مع مكثف خرج سيراميك 47 µF أو أكبر
نطاق درجة حرارة التشغيل:
–40ºC إلى +125°C
3.5 ملم × 3.5 ملم، 20 دبوس VQFN
تطبيقات TPS7A8500RGRR
الأحمال الرقمية: SerDes و FPGAs و DSPs
الأجهزة والطبية والصوت
الدوائر التناظرية عالية السرعة: VCO و ADC و DAC و LVDS
التصوير: مستشعرات CMOS والفيديو
الاختبار والقياس
