تفاصيل المنتج:
|
| رقم الجزء: | TPS7B7702QPWPRQ1 | الجهد الناتج:: | 1.5 فولت إلى 20 فولت |
|---|---|---|---|
| التيار الخارج:: | 300 مللي أمبير | عدد المخرجات:: | 2 الإخراج |
| تيار هادئ:: | 18 ش | جهد الإدخال - الحد الأدنى:: | 4.5 فولت |

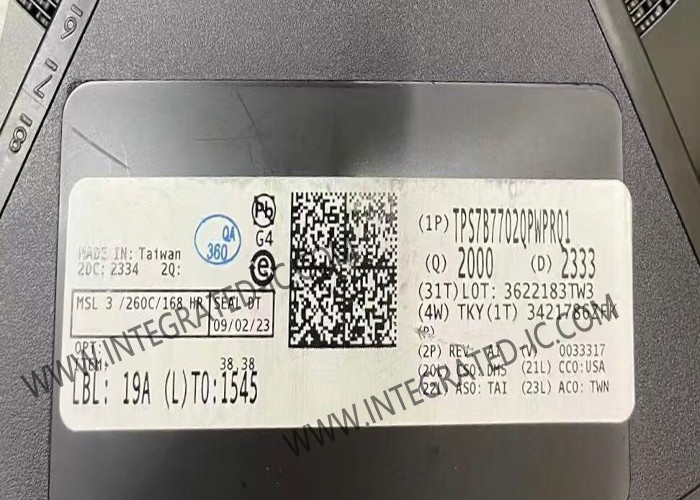

شريحة دائرة متكاملة TPS7B7702QPWPRQ1 للسيارات، هوائي ثنائي القناة LDO مع استشعار التيار
وصف المنتج لـ TPS7B7702QPWPRQ1
تتميز أجهزة TPS7B7702QPWPRQ1 بمنظم جهد منخفض التسرب (LDO) فردي ومزدوج عالي الجهد مع استشعار التيار، مصمم للعمل مع نطاق جهد إدخال واسع من 4.5 فولت إلى 40 فولت (حماية من تفريغ الحمل 45 فولت). توفر هذه الأجهزة الطاقة لمضخمات الضوضاء المنخفضة للهوائي النشط من خلال كابل متحد المحور بتيار 300 مللي أمبير لكل قناة. توفر كل قناة أيضًا جهد خرج قابل للتعديل من 1.5 فولت إلى 20 فولت.
مواصفات TPS7B7702QPWPRQ1
|
|
1.5 فولت إلى 20 فولت |
|
|
300 مللي أمبير |
|
|
2 خرج |
|
|
موجبة |
|
|
18 ميكرو أمبير |
|
|
4.5 فولت |
|
|
40 فولت |
|
|
73 ديسيبل |
|
|
قابل للتعديل |
|
|
- 40 درجة مئوية |
|
|
+ 125 درجة مئوية |
|
|
350 مللي فولت |
|
جهد التسرب - الأقصى: |
500 مللي فولت |
|
تنظيم الخط: |
10 مللي فولت |
|
تنظيم الحمل: |
20 مللي فولت |
|
حساس للرطوبة: |
نعم |
|
تيار الإمداد التشغيلي: |
600 ميكرو أمبير |
|
نطاق جهد الخرج: |
1.5 فولت إلى 20 فولت |
|
وزن الوحدة: |
130 مجم |
ميزة TPS7B7702QPWPRQ1
مؤهل لتطبيقات السيارات
مؤهل AEC-Q100 بالنتائج التالية:
درجة حرارة الجهاز 1: –40 درجة مئوية إلى 125 درجة مئوية نطاق درجة حرارة التشغيل المحيطة
تصنيف الجهاز HBM ESD 2
تصنيف الجهاز CDM ESD C4B
LDO أحادي وثنائي القناة مع استشعار التيار وتحديد التيار القابل للتعديل
نطاق جهد الإدخال الواسع من 4.5 فولت إلى 40 فولت، تفريغ الحمل 45 فولت
وضع مفتاح الطاقة عند ربط FB بـ GND
جهد خرج قابل للتعديل من 1.5 فولت إلى 20 فولت
تيار خرج يصل إلى 300 مللي أمبير لكل قناة
تحديد التيار القابل للتعديل مع مقاوم خارجي
استشعار التيار عالي الدقة للكشف عن حالة فتح الهوائي عند التيار المنخفض دون مزيد من المعايرة
نسبة رفض إمداد الطاقة العالية: 73 ديسيبل نموذجيًا عند 100 هرتز
حماية قطبية عكسية متكاملة، وصولاً إلى –40 فولت ولا حاجة إلى صمام ثنائي خارجي
500 مللي فولت كحد أقصى لجهد التسرب عند حمل 100 مللي أمبير
مستقر مع مكثف الخرج في نطاق 2.2-µF إلى 100-µF (ESR 1 mΩ إلى 5 Ω)
الحماية والتشخيص المتكامل
إيقاف التشغيل الحراري
إغلاق الجهد المنخفض (UVLO)
حماية ماس كهربائي
حماية قطبية البطارية العكسية
حماية التيار العكسي
حماية الخرج من ماس كهربائي بالبطارية
مشابك الحمل الاستقرائي للخرج
استشعار التيار المتعدد بين القنوات والأجهزة
القدرة على تمييز جميع الأعطال باستخدام استشعار التيار
حزمة HTSSOP PowerPAD™ ذات 16 سنًا
تطبيقات TPS7B7702QPWPRQ1
إمدادات الطاقة للهوائي النشط لنظام المعلومات والترفيه
إمدادات الطاقة لكاميرا الرؤية المحيطة
مفتاح طاقة عالي الجانب لتطبيقات التيار الصغيرة
