تفاصيل المنتج:
|
| رقم الجزء: | AD737JRZ | جهد الإدخال - الحد الأقصى:: | 16.5 فولت |
|---|---|---|---|
| جهد الإدخال - الحد الأدنى:: | 2.8 فولت | الحد الأقصى لجهد الإخراج:: | - 1.6 فولت |
| درجة حرارة التشغيل الدنيا:: | - 40 ج | أقصى درجة حرارة للتشغيل:: | + 85 ج |

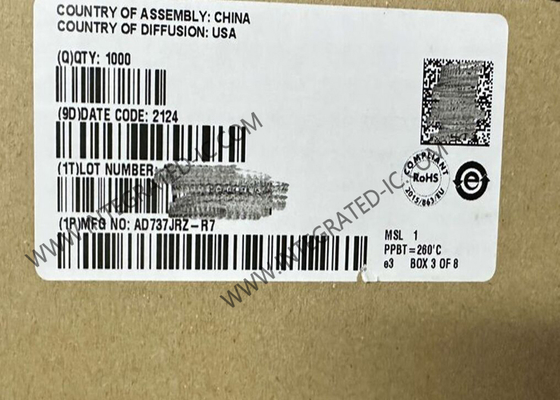

شريحة الدائرة المتكاملة AD737JRZ محول RMS-إلى-DC حقيقي منخفض التكلفة ومنخفض الطاقة SOIC-8
وصف المنتج لـ AD737JRZ
AD737JRZ هو محول RMS-إلى-DC حقيقي دقيق أحادي الكتلة منخفض الطاقة. يتم تقليمه بالليزر لتوفير أقصى خطأ يبلغ ±0.2 mV ± 0.3% من القراءة مع مدخلات موجة جيبية. علاوة على ذلك، فإنه يحافظ على دقة عالية أثناء قياس مجموعة واسعة من أشكال موجات الإدخال، بما في ذلك نبضات دورة العمل المتغيرة وموجات جيبية يتم التحكم فيها بواسطة الترياك (الطور). إن التكلفة المنخفضة والحجم المادي الصغير لهذا المحول تجعله مناسبًا لترقية أداء مقومات الدقة غير RMS في العديد من التطبيقات. بالمقارنة مع هذه الدوائر، يوفر AD737JRZ دقة أعلى بتكلفة مساوية أو أقل.
مواصفات AD737JRZ
|
|
16.5 فولت |
|
|
2.8 فولت |
|
|
- 1.6 فولت |
|
|
- 40 درجة مئوية |
|
|
+ 85 درجة مئوية |
|
|
160 ميكرو أمبير |
|
نطاق الجهد الداخل: |
2.8 فولت إلى 16.5 فولت |
|
تيار الإمداد التشغيلي: |
160 ميكرو أمبير |
|
جهد الإمداد التشغيلي: |
2.8 فولت إلى 16.5 فولت |
|
نطاق جهد الخرج: |
- 5 فولت إلى - 1.6 فولت |
|
وزن الوحدة: |
540 ملغ |
ميزات AD737JRZ
يحسب
قيمة RMS الحقيقية
متوسط القيمة المصححة
القيمة المطلقة
يوفر
نطاق إدخال كامل النطاق 200 مللي فولت (مدخلات أكبر مع قياس الإدخال)
واجهة مباشرة مع محولات رقمية تناظرية CMOS (ADCs) ذات 3½ رقم
مقاومة إدخال عالية: 1012 Ω
تيار تحيز إدخال منخفض: 25 pA كحد أقصى
دقة عالية: ±0.2 mV ± 0.3% من القراءة
تحويل RMS مع عوامل الذروة للإشارة تصل إلى 5
نطاق إمداد طاقة واسع: ±2.5 فولت إلى ±16.5 فولت
طاقة منخفضة: 25 µA (نموذجي) تيار الاستعداد
لا حاجة إلى تقليم خارجي للدقة المحددة
خرج AD737 سلبي
أبرز ميزات المنتج AD737JRZ
يحسب متوسط القيمة المصححة أو المطلقة أو قيمة RMS الحقيقية للإشارة بغض النظر عن شكل الموجة.
مكون خارجي واحد فقط، وهو مكثف متوسط، مطلوب لـ AD737JRZ لإجراء قياس RMS حقيقي.
استهلاك طاقة الاستعداد البالغ 125 μW يجعل AD737JRZ مناسبًا للتطبيقات التي تعمل بالبطارية.
