تفاصيل المنتج:
|
| رقم الجزء: | HD3SS215ZXHR | التطبيقات: | ديسبلايبورت |
|---|---|---|---|
| تبديل الدائرة: | SPDT | المقاومة داخل الدولة (الحد الأقصى): | 14 أوم |
| الجهد - العرض ، واحد (V +): | 3 فولت ~ 3.6 فولت | -3db النطاق الترددي: | 7 جيجا هرتز |

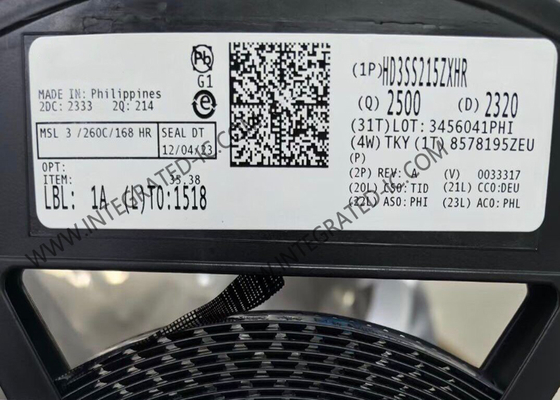

شريحة الدائرة المتكاملة HD3SS215ZXHR 6Gbps HDMI DisplayPort Switch IC NFBGA50
نظرة عامة على منتج HD3SS215ZXHR
HD3SS215ZXHR هو مفتاح سلبي واسع النطاق وعالي السرعة قادر على دعم DisplayPort HBR2 وتطبيقات واجهة الوسائط المتعددة عالية الدقة (HDMI) التي تتطلب معدلات تحديث 4k2k 60 هرتز.
يمكن تكوين HD3SS215ZXHR لدعم مصدرين إلى جهاز استقبال واحد أو مصدر واحد إلى جهازي استقبال. لدعم معايير الفيديو هذه، يقوم HD3SS215ZXHR أيضًا بتبديل قناة بيانات العرض (DDC) وإشارات اكتشاف التوصيل الساخن (HPD) لتطبيقات HDMI أو واجهة الفيديو الرقمية (DVI). كما أنه يبدل الإشارات المساعدة (AUX) واكتشاف التوصيل الساخن (HPD) لتطبيقات DisplayPort.
المرونة التي يوفرها HD3SS215ZXHR من خلال دعم كل من الوضع العام الواسع والروابط المقترنة بالتيار المتردد أو التيار المستمر تجعلها مثالية للعديد من التطبيقات.
مواصفات HD3SS215ZXHR
| رقم القطعة: | HD3SS215ZXHR |
| مضاعفات الإرسال | |
| SMD/SMT | |
| NFBGA-50 | |
| قناة واحدة | |
| 1 × 2:1 | |
| 3 فولت | |
| 3.6 فولت | |
| 14 أوم | |
| 2 ميكروثانية | |
| 50 ميكروثانية | |
| 0 درجة مئوية | |
| + 70 درجة مئوية | |
| عرض النطاق الترددي: | 7 جيجاهرتز |
| جهد التشغيل: | 3.3 فولت |
| نوع المنتج: | دوائر تبديل مضاعف الإرسال |
ميزات HD3SS215ZXHR
مفتاح تفاضلي 2:1/1:2 للأغراض العامة
متوافق مع معيار DisplayPort الكهربائي
متوافق مع معايير HDMI الكهربائية
تبديل 2:1 و 1:2 يدعم معدلات بيانات تصل إلى 6 جيجابت في الثانية
يدعم تبديل HPD
يدعم تبديل AUX و DDC
عرض نطاق ترددي تفاضلي واسع -3 ديسيبل يبلغ 7 جيجاهرتز
خصائص ديناميكية ممتازة (عند 3 جيجاهرتز)
– التداخل = –35 ديسيبل
– العزل = –21 ديسيبل
– فقد الإدخال = –1.6 ديسيبل
– فقد العودة = –12 ديسيبل
– الحد الأقصى للانحراف بين البتات = 5 بيكو ثانية
نطاق تشغيل VDD 3.3 فولت ± 10%
نطاق درجة الحرارة التجارية: 0 درجة مئوية إلى 70 درجة مئوية
يعمل دبوس تمكين الإخراج (OE) على تعطيل المفتاح لتوفير الطاقة
استهلاك الطاقة:
– نشط< 9 مللي واط نموذجي
– الاستعداد< 30 ميكرو واط كحد أقصى (عندما OE = L)
تطبيقات HD3SS215ZXHR
تطبيقات سطح المكتب والكمبيوتر المحمول:
– تبديل PCI Express Gen 1 و Gen 2
– تبديل DP
– تبديل HDMI
– تبديل LVDS
الأجهزة الطرفية والطابعات المتصلة
المسرح المنزلي والترفيه
التلفزيون
الألعاب
الصوت والفيديو واللافتات الاحترافية
