تفاصيل المنتج:
|
| رقم الجزء: | UCC5390ECDWVR | درجة حرارة التشغيل الدنيا:: | - 40 ج |
|---|---|---|---|
| أقصى درجة حرارة للتشغيل:: | + 125 ج | PD - تبديد الطاقة:: | 1.04 واط |
| تأخير الانتشار - الحد الأقصى:: | 100 نانوثانية | وقت الشروق:: | 10 نانوثانية |

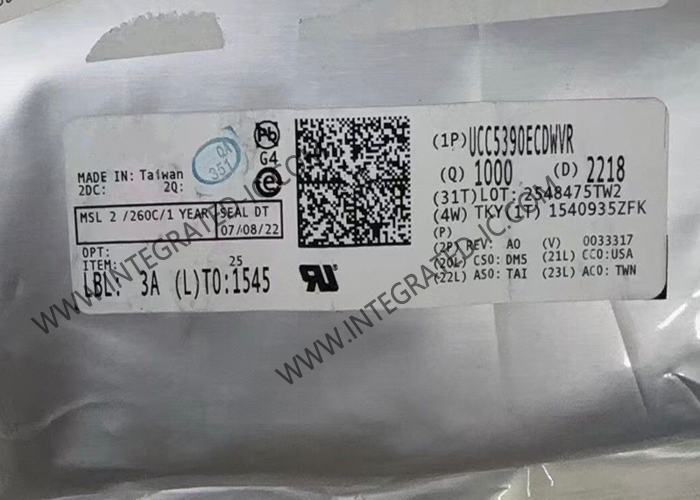

UCC5390ECDWVR شريحة دارة متكاملة، مشغلات بوابة معزولة أحادية القناة، SOIC-8
وصف المنتج لـ UCC5390ECDWVR
UCC5390ECDWVR عبارة عن مشغلات بوابة معزولة أحادية القناة مصممة لتشغيل MOSFETs و IGBTs و SiC MOSFETs. يحتوي UCC5390ECDWVR على UVLO2 الخاص به المشار إليه بـ GND2 للحصول على قراءة UVLO حقيقية.
مواصفات UCC5390ECDWVR
|
|
- 40 درجة مئوية |
|
|
+ 125 درجة مئوية |
|
|
1.04 واط |
|
|
100 نانو ثانية |
|
|
10 نانو ثانية |
|
|
10 نانو ثانية |
|
عدد المشغلات: |
1 مشغل |
|
عدد المخرجات: |
1 مخرج |
|
تيار الإمداد التشغيلي: |
1.67 مللي أمبير |
|
تيار الخرج: |
10 أمبير |
|
جهد الخرج: |
13.2 فولت إلى 33 فولت |
|
جهد الإمداد - الحد الأقصى: |
15 فولت |
|
جهد الإمداد - الأدنى: |
3 فولت |
|
وزن الوحدة: |
387.100 مجم |
ميزة UCC5390ECDWVR
خيارات الميزة
UVLO المشار إليه بـ GND2 (UCC53x0E)
حزمة 8 سنون D (زحف 4 مم) و DWV (زحف 8.5 مم)
تأخير انتشار 60 نانو ثانية (نموذجي)
100kV/µs الحد الأدنى من CMTI
عمر حاجز العزل > 40 عامًا
جهد إمداد الإدخال من 3 فولت إلى 15 فولت
ما يصل إلى 33 فولت جهد إمداد المشغل
خيارات UVLO 8 فولت و 12 فولت
القدرة على التعامل مع 5 فولت سالبة على دبابيس الإدخال
شهادات السلامة:
عزل 7000VPK DWV (مخطط) وعزل 4242VPK D لكل DIN V VDE V 0884-11:2017-01 و DIN EN 61010-1
تصنيف عزل 5000VRMS DWV و 3000VRMS D لمدة دقيقة واحدة لكل UL 1577
شهادة CQC لكل GB4943.1-2011 D و DWV (مخطط)
مدخلات CMOS
درجة حرارة التشغيل: –40°C إلى +125°C
تطبيق UCC5390ECDWVR
محركات المحركات
محولات DC-to-DC عالية الجهد
UPS و PSU
وحدات الطاقة HEV و EV
العاكسات الشمسية
