تفاصيل المنتج:
|
| رقم الجزء: | PCM4104PFBT | النوع: | DAC ، الصوت |
|---|---|---|---|
| عدد القنوات: | 4 | الدقة (بت): | 24 ب |
| معدل أخذ العينات (في الثانية): | 216 كيلو | الجهد - الإمدادات: | 3 فولت ~ 3.6 فولت ، 5 فولت |

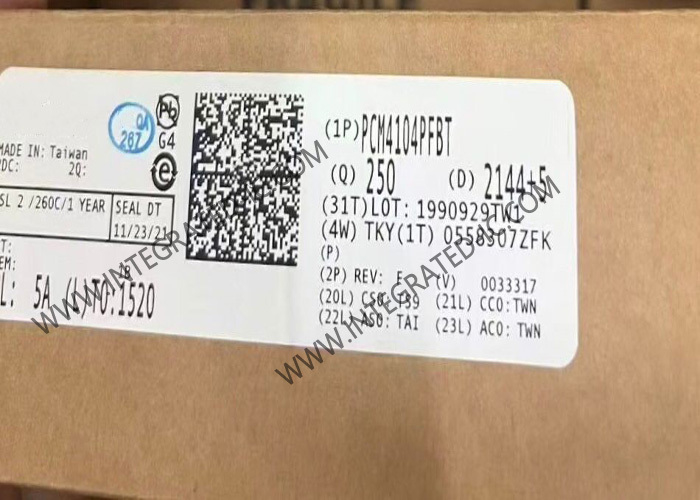

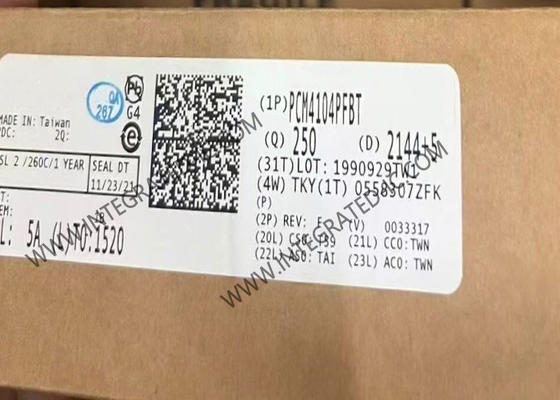

PCM4104PFBT رقاقة الدوائر المتكاملة 118dB الصوت DAC 24Bit رقمية إلى محولات التناظرية
لمحة عامة عن المنتج من PCM4104PFBT
PCM4104PFBT هو محول رقمي إلى تشبيه (D / A) ذو أداء عالي وأربع قنوات مصمم لاستخدامه في تطبيقات الصوت المهنية.
يدعم PCM4104PFBT بيانات مدخلات PCM الخطية من 16 إلى 24 بت ، مع ترددات أخذ العينات تصل إلى 216kHz. يحتوي PCM4104PFBT على طاقة أقل من معظم محولات D / A الصوتية الستيريو المقارنة ،مما يجعلها مثالية للاستخدام في تطبيقات عدد القنوات العالي من خلال خفض ميزانية الطاقة الإجمالية المطلوبة للنظام الفرعي لتحويل D / A.
مواصفات PCM4104PFBT
| رقم الجزء: | PCM4104PFBT |
| فئة المنتج: | وحدة التحكم الداخلية المتحولة للصوت D/A |
| 4 محول | |
| 192 كيلو هرتز | |
| SPI | |
| 24 بت | |
| TQFP-48 | |
| 4 الناتج | |
| 118 ديسيال | |
| 4.75 فولت | |
| 5.25 فولت | |
| - 10 درجة مئوية | |
| + 70 °C | |
| SMD/SMT | |
| الهندسة المعمارية | ديلتا سيجما |
| وصف/وظيفة: | 118DB SNR 4-CHANNEL AUDIO DAC |
خصائص PCM4104PFBT
أربعة محولات عالية الأداء متعددة المستويات للرقمية إلى التناظرية
مخرجات الجهد التفاضلي
- الناتج الكامل (الاختلاف): 6.15VPP
يدعم ترددات العينات تصل إلى 216kHz
الأداء الديناميكي النموذجي (بيانات 24 بت)
- النطاق الديناميكي (موزونة أ): 118 ديسيبل
- THD + N: -100dB
المرحلة الخطية، مرشح التداخل الرقمي لـ 8x Oversampling
مرشحات إزالة التركيز الرقمية لمعدلات أخذ العينات 32kHz و 44.1kHz و 48kHz
وظيفة الصمت الناعم
- التخفيف من جميع القنوات عبر دبوس المدخلات
- التخفيف لكل قناة متاح في وضع البرمجيات
الضعف الرقمي (وضع البرمجيات فقط)
- نطاق الضعف: 0dB إلى -119.5dB
- 256 خطوة مع 0.5dB لكل خطوة
عكس المرحلة الخارجة (وضع البرمجيات فقط)
إيقاف تشغيل البيانات (وضع البرمجيات فقط)
منفذ سلسلة الصوت
- يدعم تنسيقات البيانات المبررة من اليسار والمبررة من اليمين و I2S و TDM
- يقبل بيانات الصوت 16، 18، 20، و 24 بت
أنماط التكوين المستقلة أو التي يتم التحكم بها بواسطة البرمجيات
بوابة واجهة محيطية متسلسلة ذات أربعة أسلاك (SPI) توفر وصول سجل التحكم في وضع البرمجيات
مصادر الطاقة: +5 فولت التناظرية، +3.3 فولت الرقمية
تفريغ السلطة
- 203mW نموذجية مع fS = 48kHz
- 220mW نموذجية مع fS = 96kHz
- 236mW نموذجية مع fS = 192kHz
أنماط إيقاف التشغيل
حزمة TQFP الصغيرة ذات 48 رصاصة
تطبيقات PCM4104PFBT
أجهزة المزج الرقمية
محطات عمل صوتية رقمية
معالجات تأثيرات الصوت الرقمية
معدات استوديو البث
معالجات الصوت المحيط
أجهزة استقبال صوتي / في ذات الطراز العالي
