تفاصيل المنتج:
|
| رقم الجزء: | TLD1120EL | عدد المخرجات:: | 1 الإخراج |
|---|---|---|---|
| التيار الخارج:: | 360 مللي أمبير | جهد الإدخال - الحد الأقصى:: | 40 فولت |
| جهد الإدخال - الحد الأدنى:: | 5.5 فولت | الجهد الناتج:: | 40 فولت |

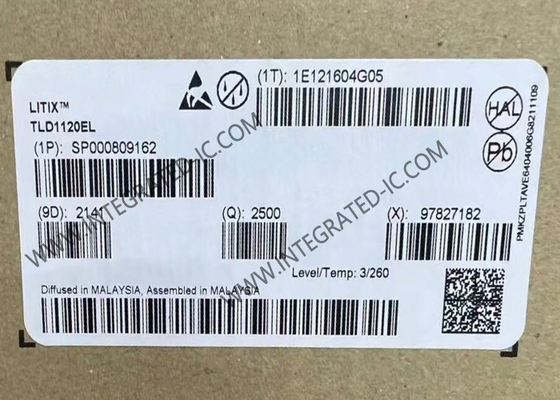

شريحة الدائرة المتكاملة TLD1120EL، سائق جانب مرتفع بقناة واحدة مع مراحل إخراج متكاملة
وصف منتج TLD1120EL
تم تصميم TLD1120EL للتحكم في مصابيح LED بتيار يصل إلى 360 مللي أمبير. في تطبيقات السيارات النموذجية، يكون الجهاز قادرًا على تشغيل، على سبيل المثال، 3 مصابيح LED حمراء بتيار يصل إلى 180 مللي أمبير، وهو ما يقتصر على جوانب التبريد الحراري. يتم التحكم في تيار الخرج عمليًا بشكل مستقل عن تغيرات الحمل والجهد الكهربائي.
مواصفات TLD1120EL
|
|
1 مخرج |
|
|
360 مللي أمبير |
|
|
40 فولت |
|
|
5.5 فولت |
|
|
معزز |
|
|
40 فولت |
|
|
- 40 درجة مئوية |
|
|
+ 150 درجة مئوية |
|
جهد الإدخال: |
5.5 فولت إلى 40 فولت |
|
حساس للرطوبة: |
نعم |
|
عدد القنوات: |
1 قناة |
|
تيار الإمداد - الأقصى: |
1.5 مللي أمبير |
|
وزن الوحدة: |
82.760 مجم |
ميزات TLD1120EL
جهاز بقناة واحدة مع مرحلة إخراج متكاملة (مصدر تيار)، مُحسّن لتشغيل مصابيح LED
تيار خرج يصل إلى 360 مللي أمبير
استهلاك منخفض للتيار في وضع السكون
دعم تشغيل PWM عبر دبوس VS و EN
تيار الخرج قابل للتعديل عبر مقاوم منخفض الطاقة خارجي وإمكانية توصيل مقاوم PTC لحماية LED أثناء ظروف ارتفاع درجة الحرارة
حماية من القطبية العكسية
حماية من الحمل الزائد
كشف الجهد المنخفض
نطاق درجة حرارة واسع: -40 درجة مئوية < T j < 150 درجة مئوية
حزمة PG-SSOP14 مع مبرد حرارة مكشوف
منتج صديق للبيئة (متوافق مع RoHS)
مؤهل AEC
تطبيقات TLD1120EL
مصمم لتطبيقات إضاءة LED الخارجية مثل ضوء الذيل/الفرامل، ومؤشر الانعطاف، وضوء الموضع، وعلامة الجانب
الجهاز مناسب أيضًا لتطبيقات إضاءة LED الداخلية مثل الإضاءة المحيطة والإضاءة الداخلية وإضاءة لوحة القيادة
