تفاصيل المنتج:
|
| رقم الجزء: | AQW210EHAX | تحميل التصنيف الحالي: | 120 مللي أمبير |
|---|---|---|---|
| تحميل الجهد: | 350 فولت | I/O عزل الجهد: | 5000 VRMS (عزل مرتفع) |
| درجة حرارة العمل: | -40°C ~ 85°C | اسم المنتج: | Photomos GE 2 Form A |

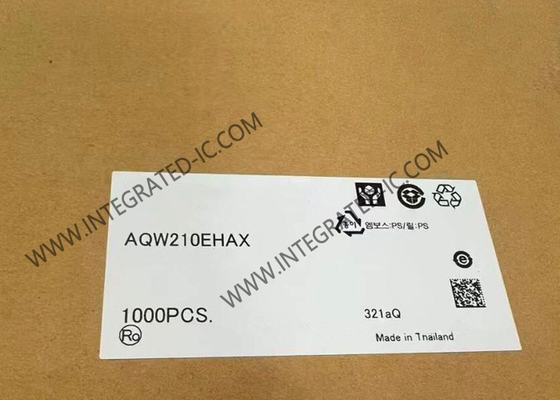

شريحة الدائرة المتكاملة AQW210EHAX 350V PhotoMOS GE 2 Form A SOP8 مرحلات الحالة الصلبة
نظرة عامة على المنتج AQW210EHAX
AQW210EHAX هو PhotoMOS GE 2 Form A، نوع DIP8-pin مع عزل عالي.
مواصفات AQW210EHAX
| العنصر | المواصفات |
|---|---|
| رقم القطعة | AQW210EHAX |
| تفاصيل المنتج | طرف تثبيت سطحي، نمط تعبئة الشريط والبكرة (X)، جهد الحمل: 350 فولت |
| اسم المنتج | GE 2 Form A |
| النوع | GE |
| الحزمة | DIP8 |
| نوع الجهد | AC/DC |
| ترتيب التلامس | 2 Form A |
| شكل الطرف | طرف تثبيت سطحي |
| تيار LED الأمامي [ IF ] | 50 مللي أمبير |
| جهد LED العكسي [ VR ] | 5 فولت |
| الحد الأقصى للتيار الأمامي [ IFP ] | 1 أمبير |
| تبديد الطاقة [ Pin ] | 75 ميلي واط |
| جهد الحمل [ VL ] | 350 فولت |
| تيار الحمل المستمر [ IL ] | 0.12 أمبير |
| الحد الأقصى لتيار الحمل [ Ipeak ] | 0.36 أمبير |
| تبديد الطاقة [ Pout ] | 800 ميلي واط |
| إجمالي تبديد الطاقة [ Pt ] | 850 ميلي واط |
| جهد عزل الإدخال/الإخراج [ Viso ] | 5,000 فولت RMS |
| درجة الحرارة المحيطة: التشغيل [ Topr ] | -40 إلى +85 درجة مئوية |
| درجة الحرارة المحيطة: التخزين [ Tstg ] | -40 إلى +100 درجة مئوية |
| درجة حرارة الوصلة [ Tj ] | 125 درجة مئوية |
| تيار تشغيل LED (نموذجي) | 1.2 مللي أمبير |
| تيار تشغيل LED (الحد الأقصى) | 3 مللي أمبير |
| تيار إيقاف تشغيل LED (الحد الأدنى) | 0.4 مللي أمبير |
| تيار إيقاف تشغيل LED (نموذجي) | 1.1 مللي أمبير |
| جهد انقطاع LED (نموذجي) [ VF ] | 1.25 فولت |
| جهد انقطاع LED (الحد الأقصى) [ VF ] | 1.5 فولت |
| المقاومة في حالة التشغيل (نموذجي) [ Ron ] | 18 أوم |
| المقاومة في حالة التشغيل (الحد الأقصى) [ Ron ] | 25 أوم |
| تيار التسرب في حالة الإيقاف (الحد الأقصى) [ ILeak ] | 1 ميكرو أمبير |
| وقت التشغيل (نموذجي) | 0.5 مللي ثانية |
| وقت التشغيل (الحد الأقصى) | 2.0 مللي ثانية |
| وقت الإيقاف (نموذجي) | 0.08 مللي ثانية |
| وقت الإيقاف (الحد الأقصى) | 1.0 مللي ثانية |
| سعة الإدخال/الإخراج (نموذجي) [ Ciso ] | 0.8 بيكو فاراد |
| سعة الإدخال/الإخراج (الحد الأقصى) [ Ciso ] | 1.5 بيكو فاراد |
| مقاومة عزل الإدخال/الإخراج الأولية (الحد الأدنى) [ Riso ] | 1,000 ميجا أوم |
| [شروط التشغيل الموصى بها] تيار LED [ IF ] | الحد الأدنى: 5 مللي أمبير، الحد الأقصى: 30 مللي أمبير |
| [شروط التشغيل الموصى بها] جهد الحمل [ VL ] | الحد الأقصى: 280 فولت |
| [شروط التشغيل الموصى بها] تيار الحمل المستمر [ IL ] | الحد الأقصى: 0.14 أمبير (1 قناة)، 0.12 أمبير (2 قناة) |
ميزات AQW210EHAX
جهد عزل إدخال/إخراج عالي يبلغ 5,000 فولت
ينطبق على استخدام 2 Form A بالإضافة إلى اثنين
استخدام 1 Form A مستقل
يتحكم في إشارات تناظرية منخفضة المستوى
حساسية عالية واستجابة عالية السرعة
تيار تسرب منخفض المستوى في حالة الإيقاف بحد أقصى 1 ميكرو أمبير
تطبيقات AQW210EHAX
المودم
معدات الهاتف
الكهرباء، معدات المصنع
معدات الأمن
معدات الاستشعار
